—一般其内部是由等阻值电阻构成的，其公共端一般位于两侧，内部结构形式对检测电阻、判断好坏相当重要，如图 4 所示。
技能与技巧 3：贴片电阻外观的检查。贴片电阻除了可以利用万用表检测其是否损坏外，还可以通过“观察法”检测，其在实际中的外观特征如下：
a.贴片电阻表面二次玻璃体保护膜覆盖完好，如果出现脱落，可能是损坏了。
b.贴片电阻表面一般是平整的，如果具有一些“凸凹”，可能是损坏了。
c.贴片电阻引出端电极覆盖均匀镀层而且难脱落，如果出现脱落现象，可能是损坏了。
d.贴片电阻引出端电极一般应平整无裂痕针孔、无变色现象，如果出现裂纹，可能是损坏了。
e.贴片电阻体表面颜色烧黑，则可能是损坏了。
f.贴片电阻外形变形，则可能是损坏了。
2. 怎样代换与选择贴片电阻贴片电阻的代换，除了需要注 意 电 阻 数 值外，还需要注意尺寸、功率。一般家电设备中的贴片电阻的功率，通常用 1/4 W 或1/8 W 的电阻来代换贴片电阻是没什么问题的。如果应急代换可以用相应插孔电阻代换，注意插孔电阻引脚要进一步处理：加绝缘套、弯成型等。

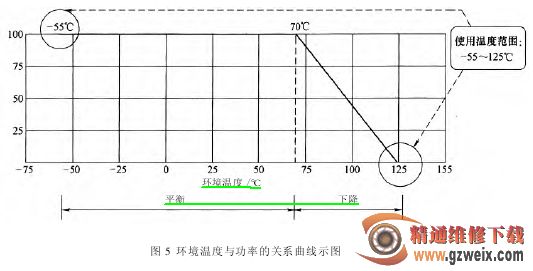

电阻能够选择“品牌”产品，相对而言质量保证率高一些，而且不同品牌的电阻只是误差值不一样而已。一般选择大功率贴片电阻，而且其功率一般应在其 25％以下工作为好，并且需考虑温度对贴片电阻具有一定影响，一般贴片电阻在环境温度大于 70℃时，其额定功率下降，如图 5 所示。
