二、CQ系列

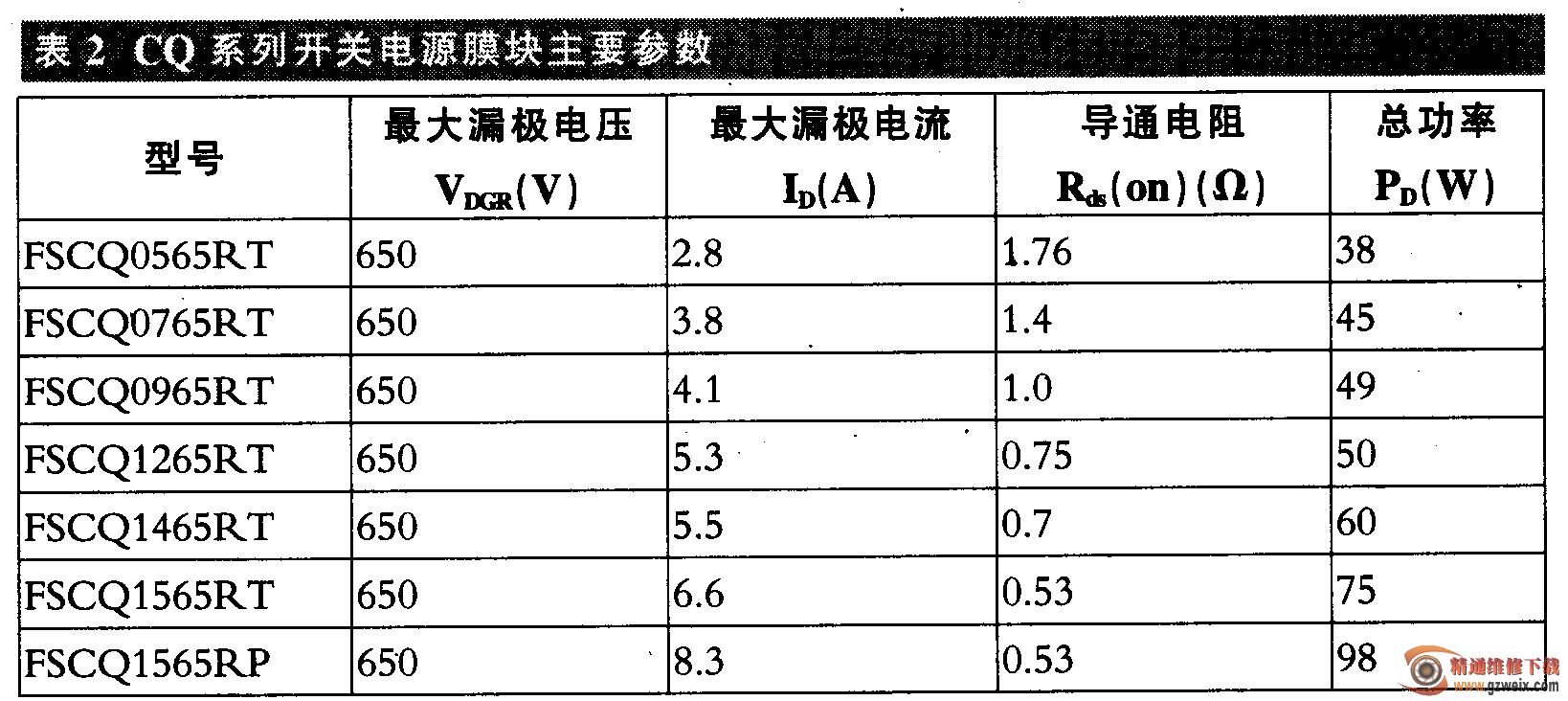

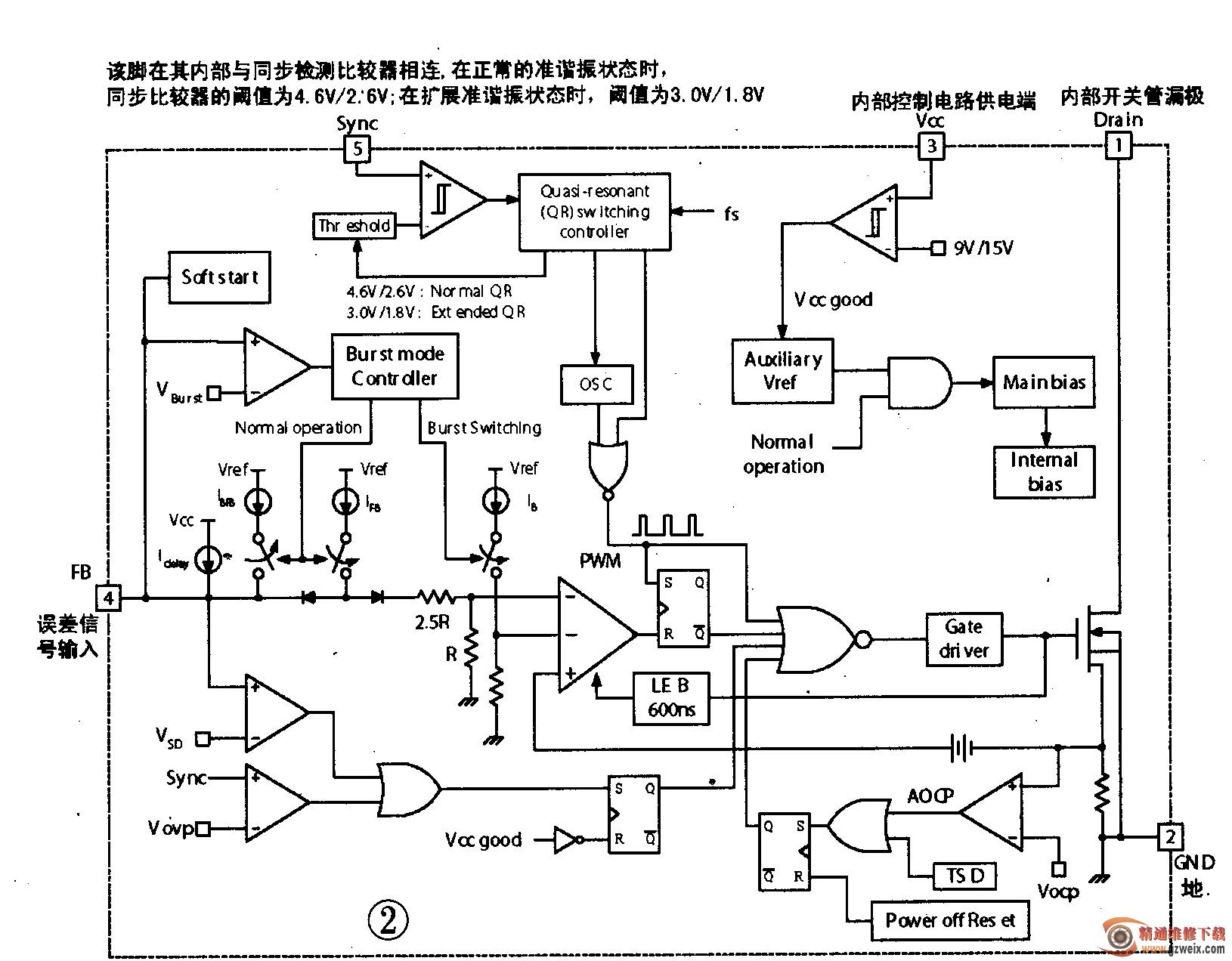

    CQ系列实际是FSCQ系列开关稳压厚膜电路的简称，常见型号有FSCQ0565RT,FSCQ0765RT,FSCQ0965RT、FSCQ1265RT、FSCQ1465RT,FSCQ1565RT（上述型号常简称为CQ0565, CQ0765 ,CQ0965,CQ1265,CQ1465,CQ1565)等。该系列膜块，含有高电压之功率MOSFET管和电流模式PWM控制器，如图2所示，主要参数见表2。

    该系列厚膜块内部PWM控制器中集成有固定振荡器欠压锁定、超前边缘截止、过热保护、过压保护等电路。正常工作的时候，厚膜块工作在准谐振状态；待机的时候，工作在BURST MODE状态，各路输出电压降为正常时的一半，从而大大减少了待机功耗。

    CQ系列厚膜块都是通用的，只不过功率大小有差别，代换时可用功率大的代换功率小的。

    对于CQ系列和5Q系列而言，主要区别是供电电压不一样，5Q系列的供电电压是23V, CQ系列是18V，因此在进行这两者的代换时，需改动供电电压电路，如果不改动此电路而直接代换，会出现间隙性叫声或者启动困难现象。例如：用5Q1265代换CQ1265时，应将原供电电路中的18V稳压二极管摘掉，并短接供电回路的限流电阻；’用CQ1265代换5Q1265时，应在供电电路中增加18V稳压二极管，并在③脚外接的供电支路上串联一只100Ω.600Ω/ 1 W的电阻。

    从电路的更改情况来看，用5Q系列代换CQ系列时，无需增加元件，易于操作，应为首选。根据笔者经验，上门维修时，建议准备几只5Q1265型厚膜块，因为该型厚膜块能方便地代换5Q系列其他型号及CQ系列电源厚膜块。

值得一提的是，近年来又出现FSQ系列电源厚膜块，常见型号有FSQ0465, FSQ0565 , FSQ0765。该系列为FSCQ系列产品的改进型，虽两大系列产品的引脚功能相同，但内部电路有一些差异，FSQ系列工作于CCM（电流连续模式）和QR（准谐振模式）状态，效率更高。
