ACT30系列高性能绿色离线式电源控制器

    ACT30系列芯片是技领半导体公司推出的低成本、高性能、绿色离线式电源独立控制器，内部集成有开／关控制逻辑电路、振荡器斜坡产生器、电流限制VC发生器、误差比较器、打隔控制偏置、欠压锁定、调压电路，以及两个带有并联电流检测且接通芯片中间电压驱动MOSFET管的驱动电路。

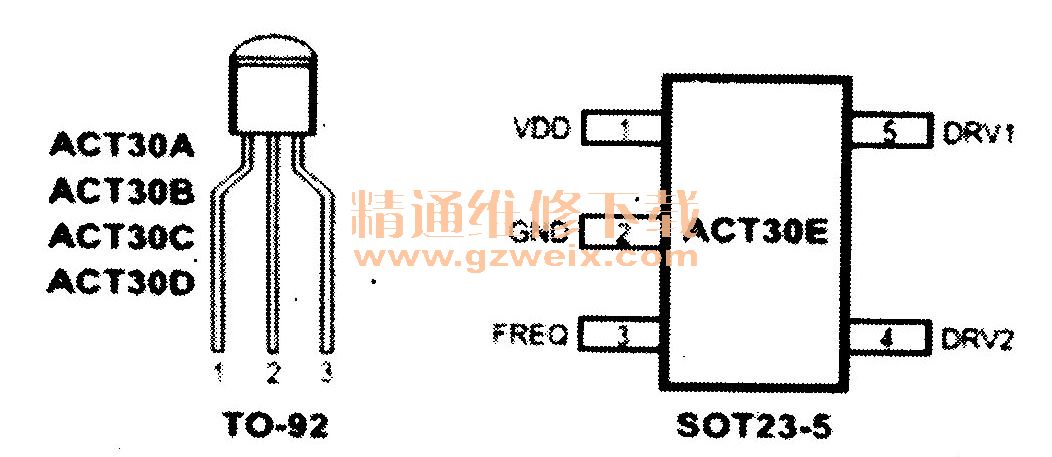

该系列芯片有TO-92和SOT23-5两种封装形式，见图1，其具体型号有ACT30A、ACT30B、ACT30C、ACT30D和ACT30E，引脚功能见表1。


    该系列芯片可外接普通的NPN型功率三极管作为开关管，具有输出短路保护、过流保护和欠压保护等功能广泛用于小功率电源适配器或开关电源中，如手机充电器、小屏幕LCD显示器及MP4、MP5等数码产品中，其典型应用电路见图2。

ACT4060/4070电流徽式DC-DC降压租压器
        ACT4060或ACT4070是一块高效（效率高达95%）电流模式DC-DC降压稳压块，采用贴片SOP-8脚封装，其引脚功能见表2。

    该IC内置功率MOSFET降压稳压器，具有过压、过流、过热关机保护功能，最大输出电流为2A,输入电压为4.75V～20V，输出电压为1.3V～18V可调，具体值由⑤脚（FB）外接电阻的阻值决定。创维8M18/19机芯液晶彩电的USB接口供电（＋5Ves USB1）电路就采用了该IC，相关电路见图3。
