ACT4065宽电压输入2A直流降压器
    ACT4065是一款降压DC-DC转换器，输出电流可达2A，输出电压可调，具有输入电压范围宽（8.5V～28V）,待机电流小（低至8μA ），转换效率高（达95%）等优点。

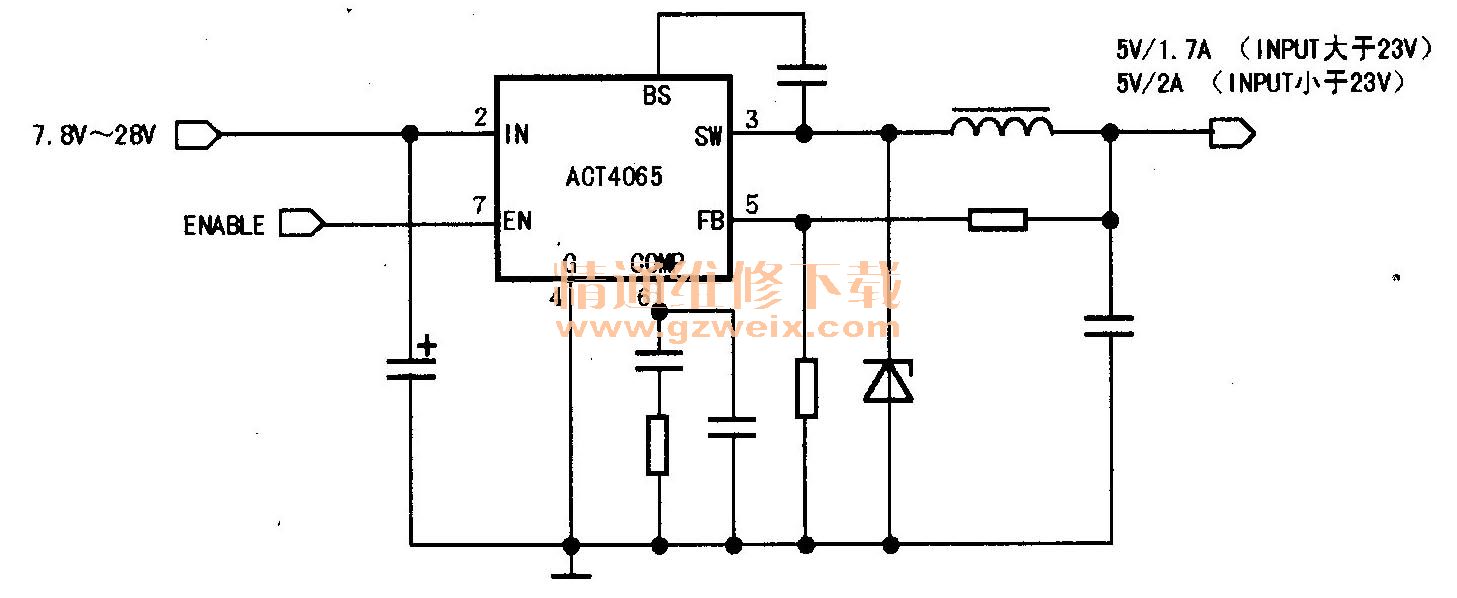

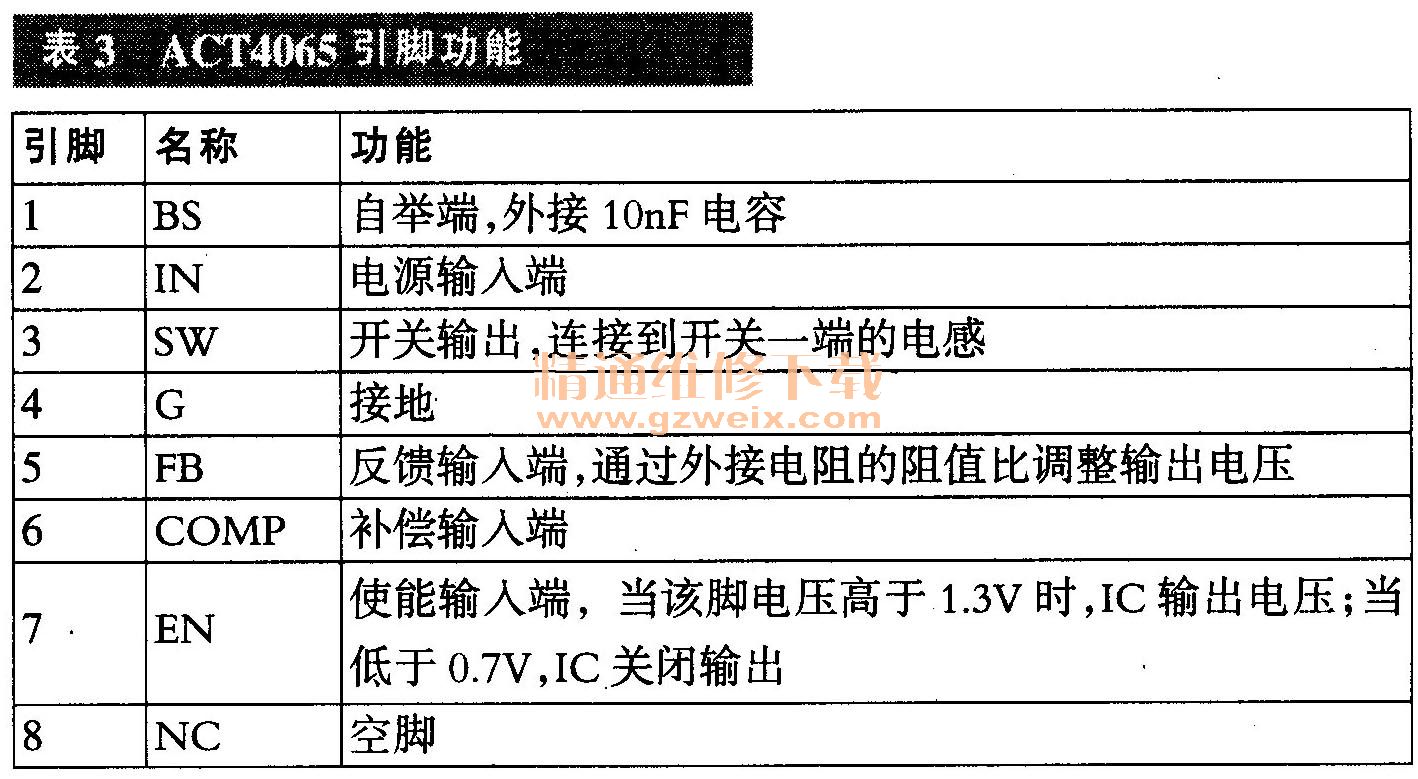

    该IC内置200kHz的振荡器和过载、过流、过热保护电路，采用SOP-8脚封装，见图4。该IC广泛用于液晶彩电、DVD、电脑等产品的直流电压变换电路中，其典型应用电路见图5，引脚功能见表3。



AMC2596 150kHz、3A直流降压

    AMC2596是一款高度集成的降压DC-DC转换器，内部基准电压为1.23V，输出电流可达3A，采用TO-220或TO-263封装，见图6。

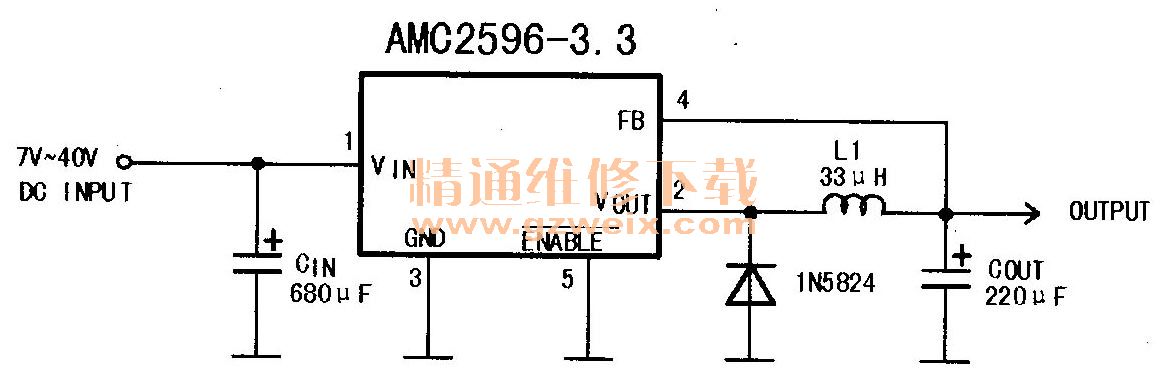

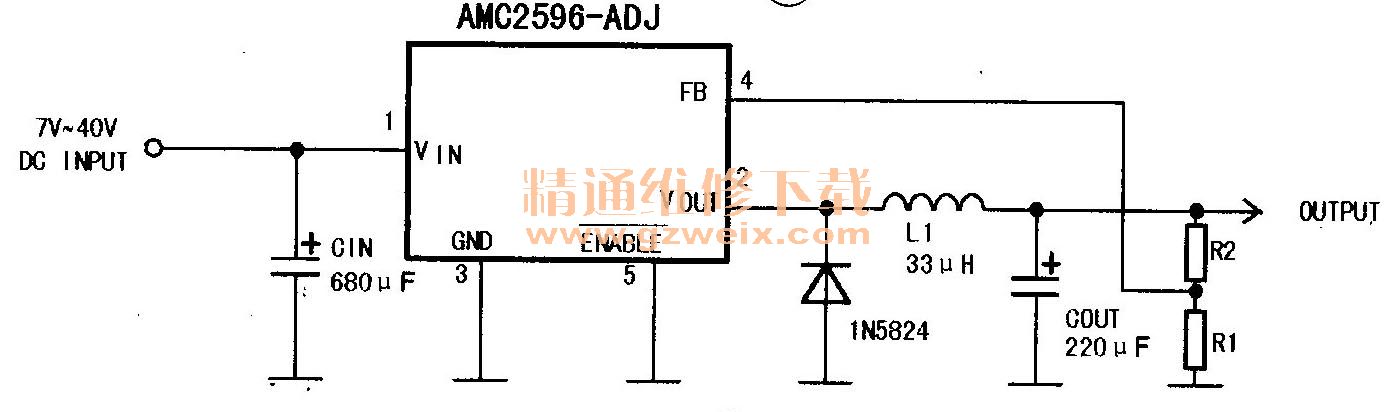

    若该IC的型号后缀为“3.3”或“5.0”，则表示降压－输出电压为3.3V或5.0V，其典型电路见图7；若后缀为“ADJ”，则表示输出电压可调（1.23V～37V），具体值由④脚外接电阻的阻值比决定，其典型应用电路见图8，输出电压Vour =1.23VX（1＋R2/R1 ）。 R1的取值范围为1 kΩ～5kΩ，为确保输出电压稳定，R1一般选用阻值为1kΩ，精度为1％的电阻。

AMC3100 1.5MHz、600mA同步降压转换器

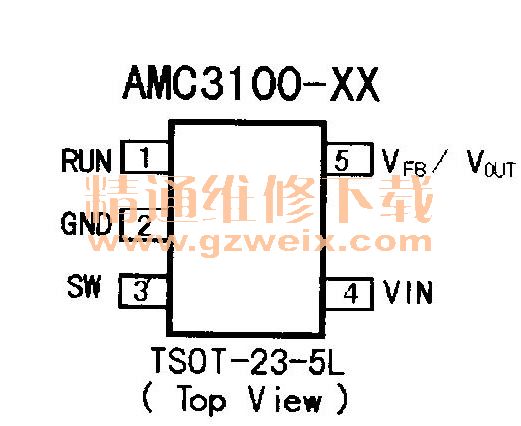

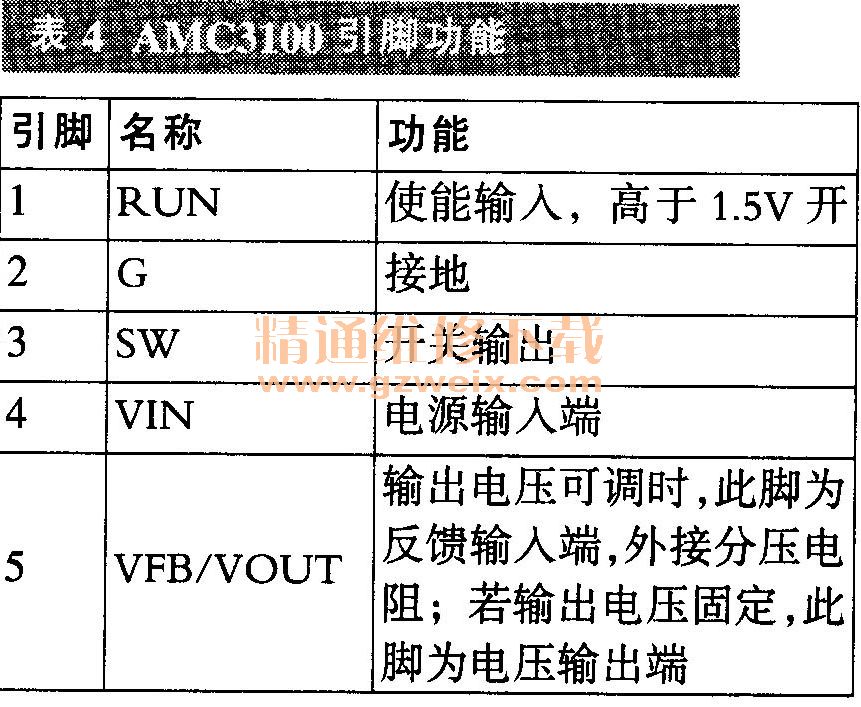

    AMC3100是一款高效率固定频率的同步降压转换器，具有脉宽调制功能，可提供600mA的输出电流，转换效率高达96％，采用5脚TSOT-23-5L封装，见图9，引脚功能见表4。

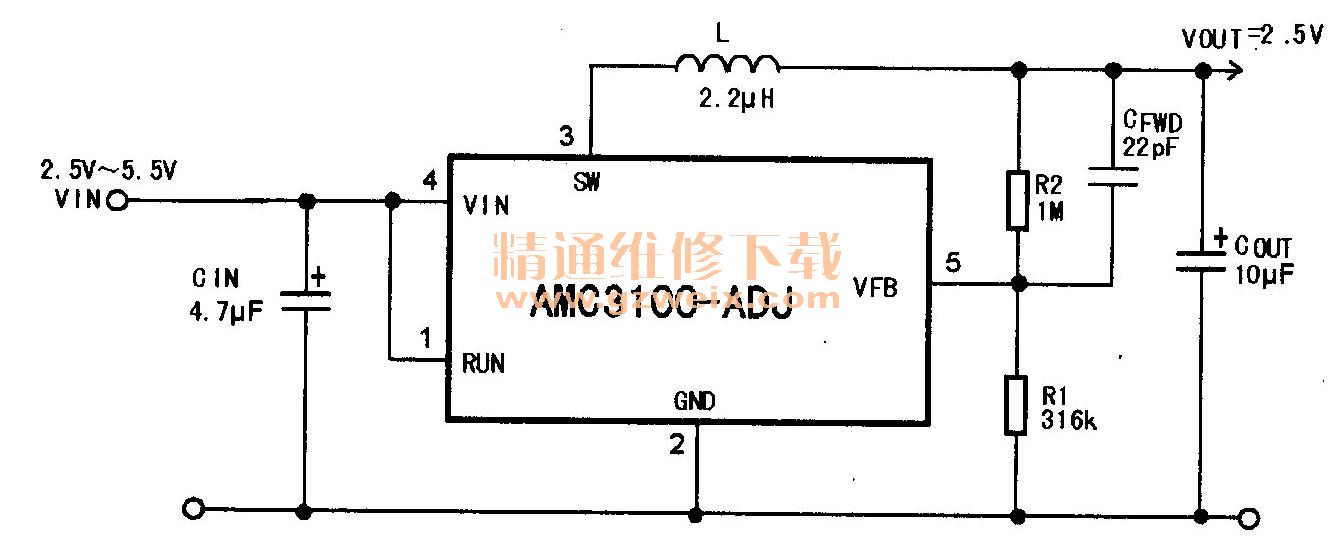

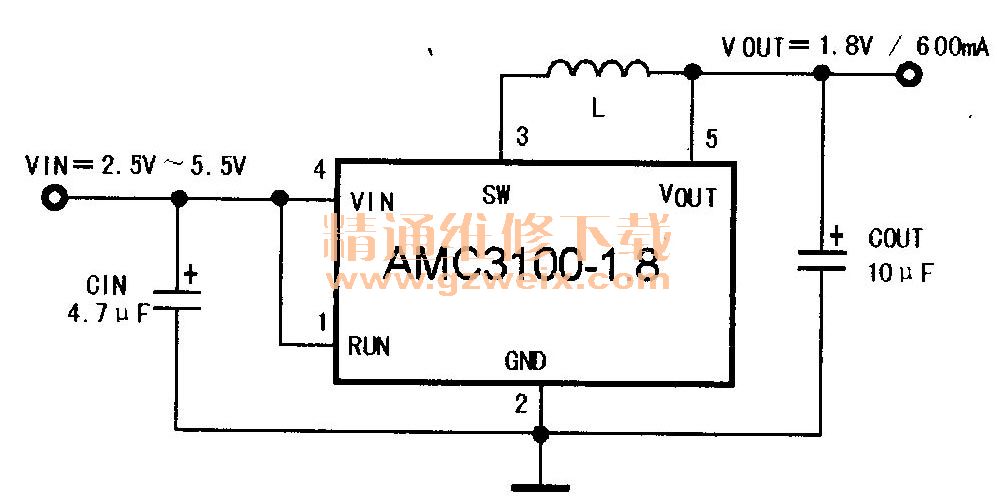

    若该IC的型号后缀为“1.2”、“1.5”或“1.8”，则表示降压输出电压为固定的1.2V, 1.5V和1.8V，其典型电路见图10；若后缀为“ADJ”，则表示输出电压可调（ 1.2V～37V），具体值由⑤脚外接电阻的阻值比决定，其典型应用电路见图11，输出电压（单位：V ）Vout=0.6（1 ＋R2/R1 ）。在实际运用中，R2的阻值一般取为1 MΩ.（精度为1%），若输出电压为1.2V，则R1取值为1MΩ；若输出电压为1.5V，则R1取值为667kΩ；若输出电压为1.8V，则R1取值为500kΩ；若输出电压为2.5V，则R1取值为316kΩ；若输出电压为3.3V，则R1取值为222kΩ。
