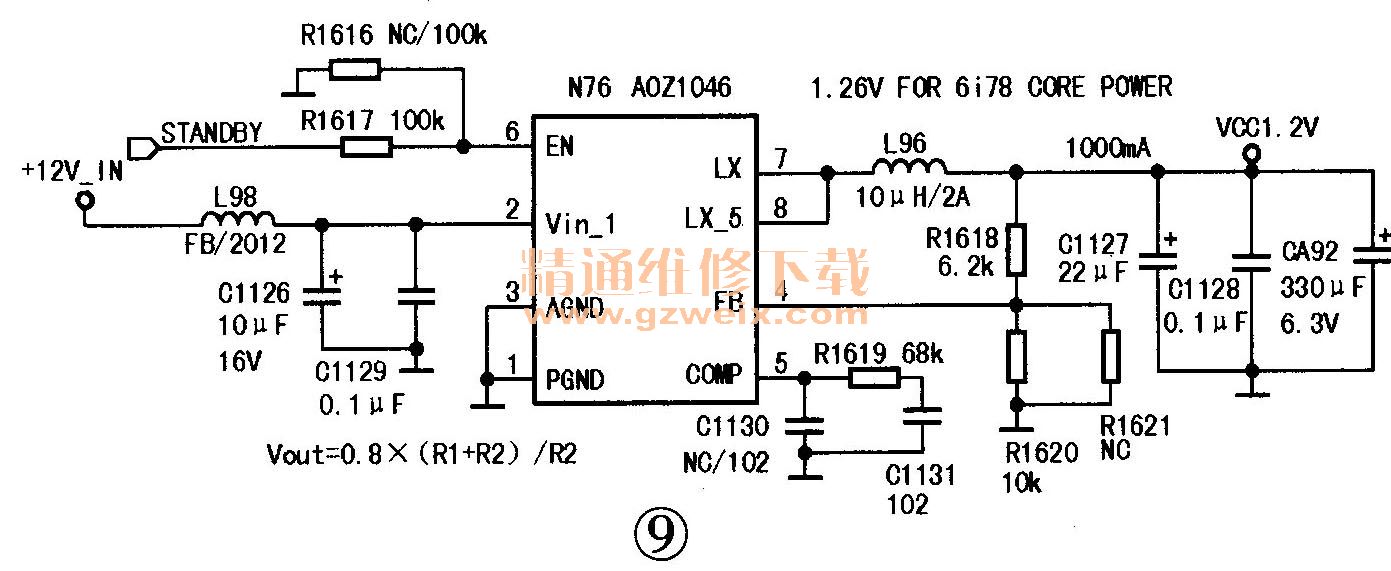

该芯片应用在海信MST6i78机芯液晶彩电主板中，相关电路如图9所示，+12V电压通过由AOZ 1046 （N76 ）及其外围元件组成的降压电路，产生+1.2V电压（理论值为1.26V，实际设计为1.3V），为主芯片MST6i78内核供电。

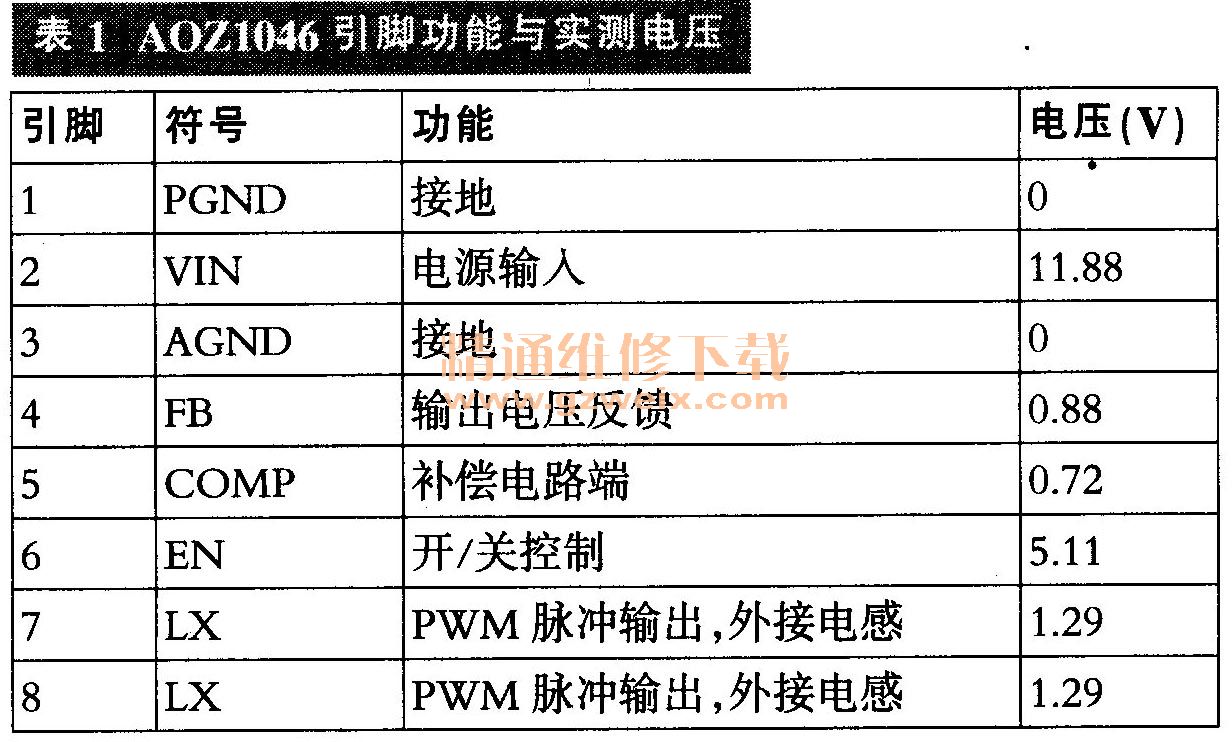

值得一提的是，该电路的输出电压不可低于1.26V，否则易出现系统死机、自动重启等故障。AOZ 1046的引脚功能及实测数据见表1。
A04801/L双P沟道增强模式场效应管

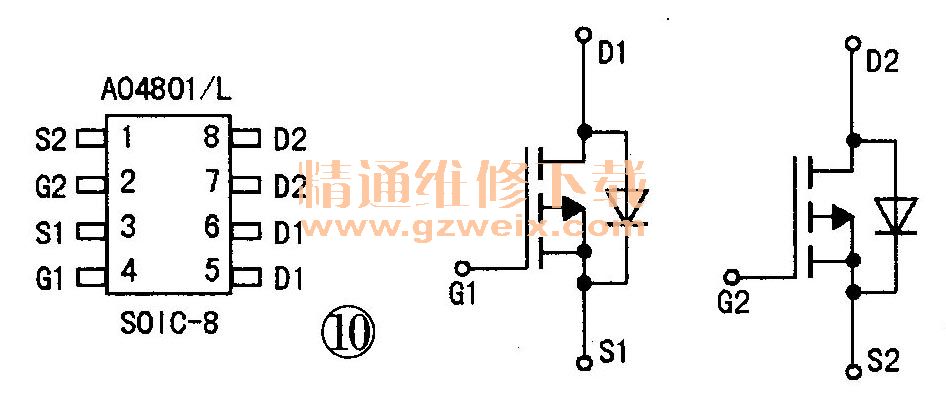

A04801、AO4801 L为贴片SOIC-8封装形式，内含两只P沟道场效应管，如图10所示，每只场效应管的S、D极间最大电流为5A，S、D极间的最大电压为30V，具体参数如下：VDS （V）＝－30V，ID＝－5A （Vgs＝－10V），RDS （ON ） ＜49MΩ（VGS＝－10V），RDS（on）＜64MΩ（Vgs＝－4.5V），RDS（ON） ＜120MΩ（Vcs＝－2.5V）。

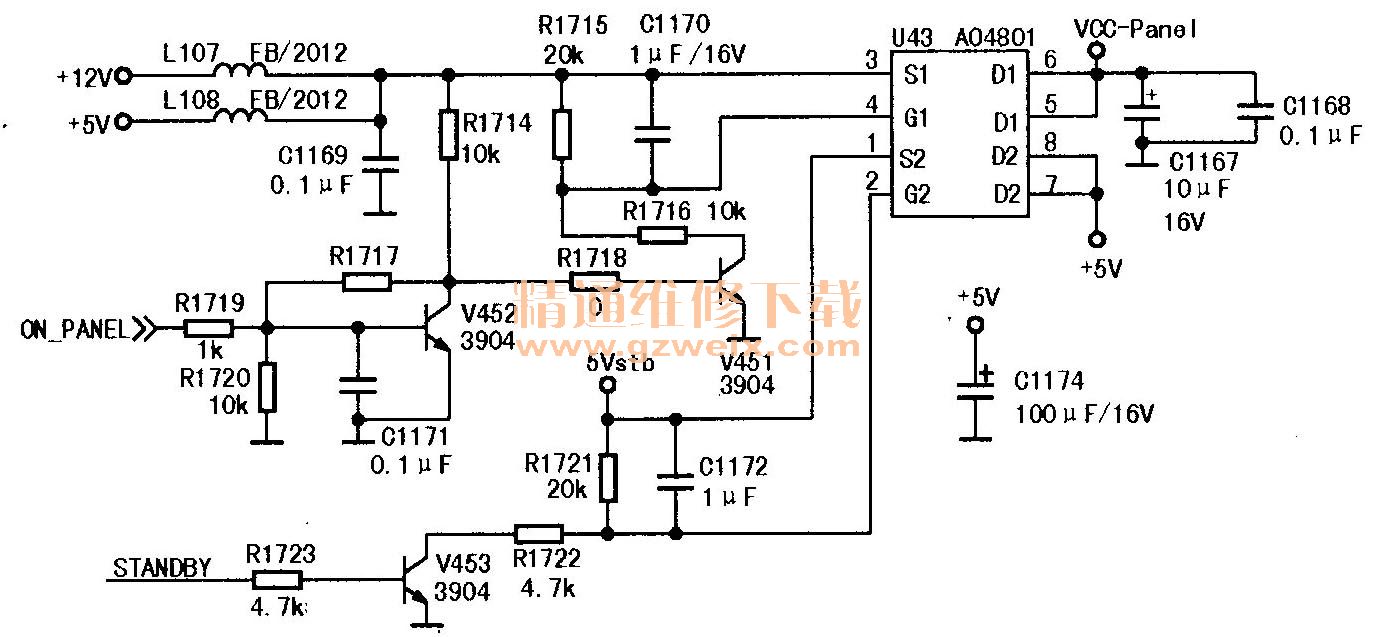

该元件在海信LED32K16液晶彩电（主板型号为2247）中的应用电路如图11所示。该电路为上屏电压（VCC-Panel ）供电及＋5V电压开／关控制电路：二次开机后，ON - PANEL信号为低电平（0V），V452截止，V451导通，A04801 （U43）的④脚为低电平，其内部的P沟道场效应管导通沈相当于开关闭合），其⑤、⑥脚输出VCC-Panel电压；STANDBY信号为高电平，V453导通，U43的②脚为低电平，其内部的P沟道场效应管导通（相当于开关闭合），其⑦、⑧脚输出＋5V电压。
ACT6906 1.6MHz、600mA同步降压转换器

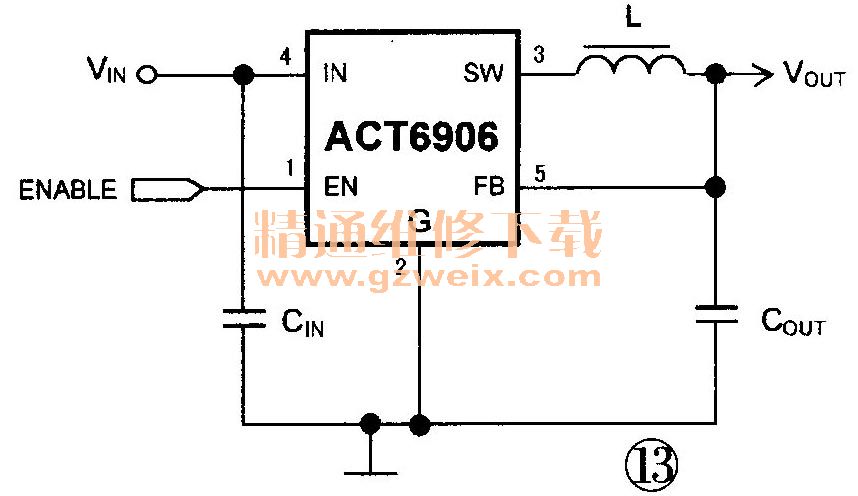

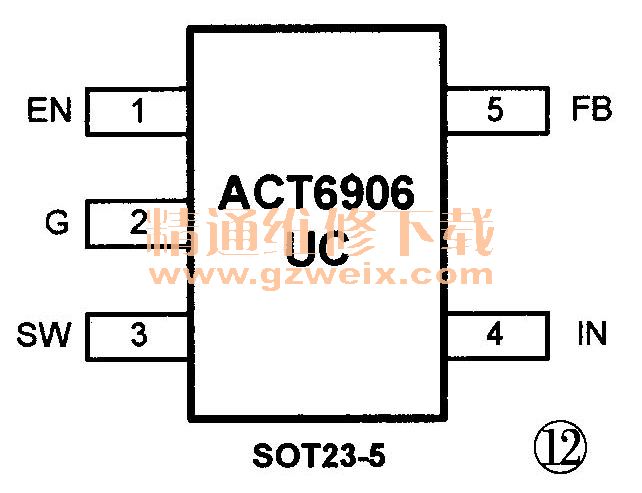

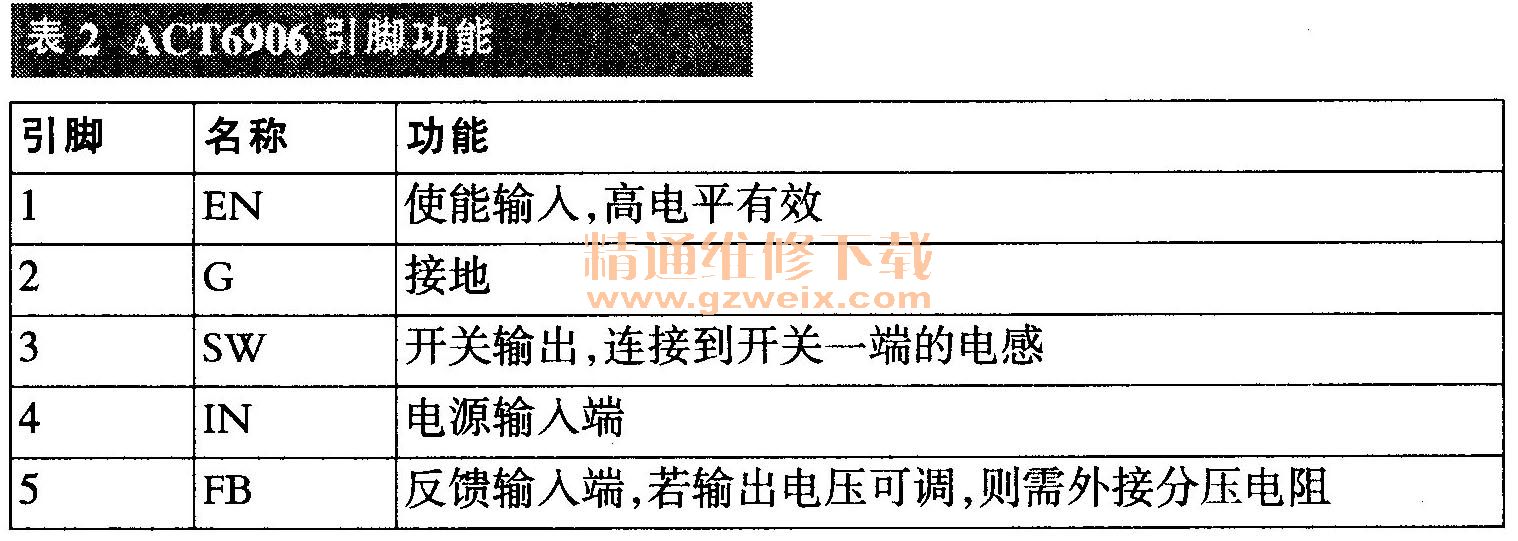

ACT6906是一款固定频率的电流模式同步降压转换器，具有脉宽调制功能，可提供600mA的输出电流，转换效率高达95%，其输出电压既有固定的1.5V，1.8V和2.5V，也可通过⑤脚外接电阻进行调节。该IC;采用5脚SOT23-5封装，如图12所示，其外围电路非常简单，典型应用电路如图13所示，引脚功能见表2。
AP1509 3A降压DC-DC转换器
AP 1509是一款高效降压DC-DC转换器，输入电压为4.5V～22V，输出电压为1.23V～18V，反馈电压为1.23V，输出电流可达3A。

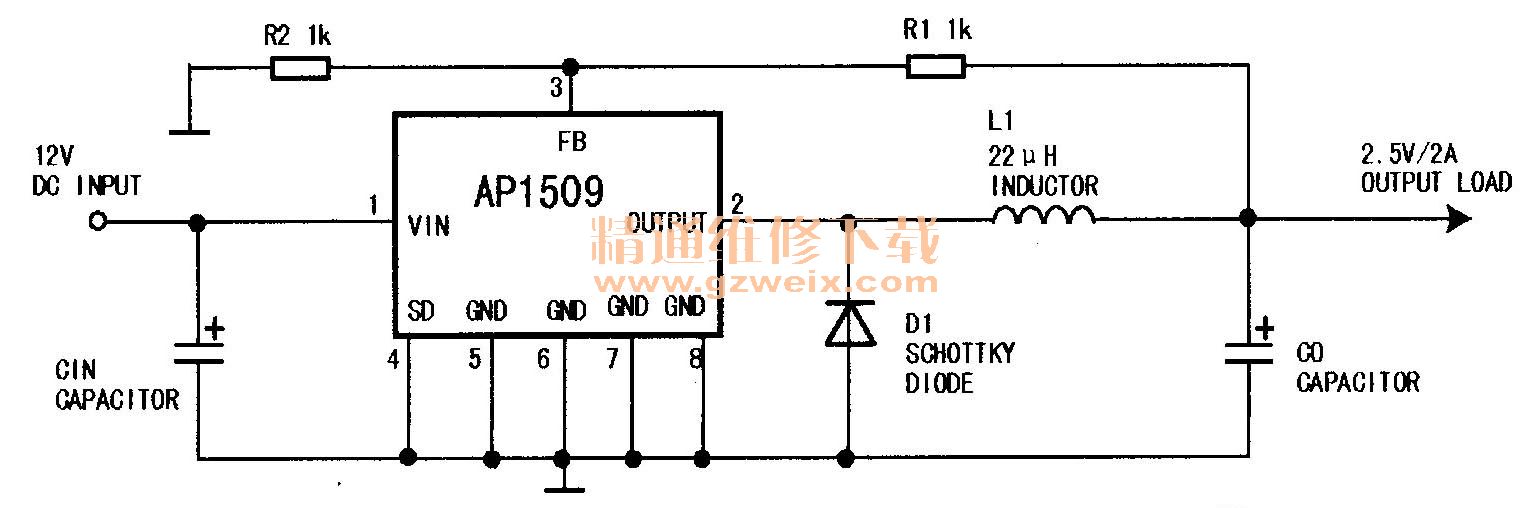

该芯片内置150kHz的振荡器，具有软启动与过热保护功能，正常工作电流＜10mA，待机电流＜150μA，其典型应用电路如图14所示。
