AT1380S/P开关稳压电源控制器
    AT1380S与AT1380P内部电路与引脚功能相同（见表1），区别仅是封装形式不同，AT 1380S采用SOP8封装，AT 1380P采用TSSOP8封装。

    AT1380S/P是一款单通道脉宽调制控制集成电路，用于直流一直流转换电路中，具有软启动和短路检测功能，并具有以下特点：1．电压工作范围宽（（1.8V～13V）；2．功耗低，运行电流约为5mA，待时电流不大于1μA；3．内部振荡器的工作频率范围为20kHz～1MHz；4．采用图腾柱输出方式，输出电流可通过外接电阻进行设置。

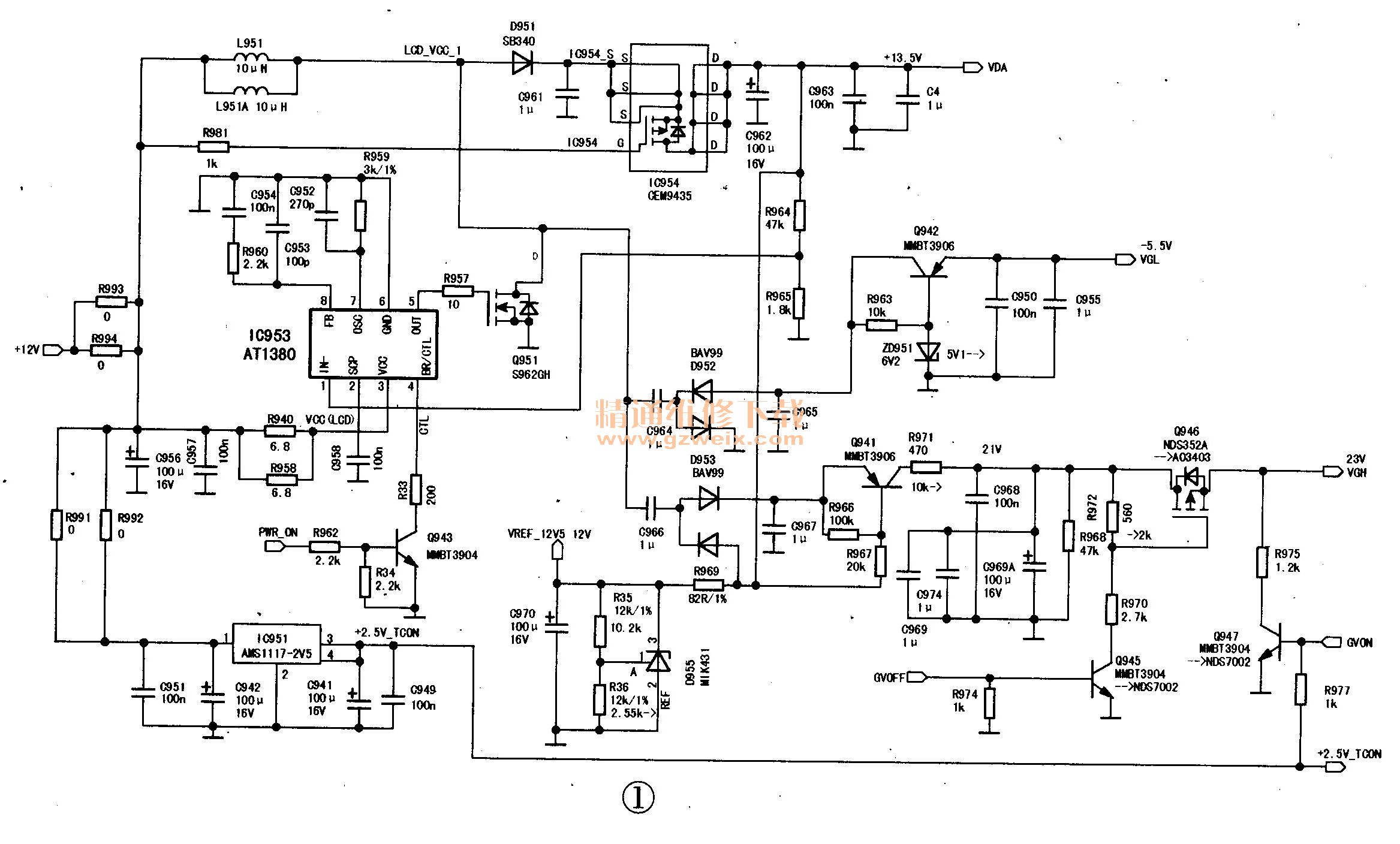

    AT 1380S在创维8H06机芯液晶彩电中的应用电路如图1所示。AT1380S（IC953）与开关管Q951及其他元件组成VDA， VGL， VGH电压形成电路，供给逻辑板电路。开机后，＋12V电压经电阻R940加到IC953的③脚，IC953内部电路启动工作，从⑤脚输出激励脉冲，Q951工作于开／关状态，在电感L951和L951A的作用下，在Q951的D极产生脉动直流电压LCD-VCC-1分三路输出，一路经D951、C961整流滤波后，得到＋13.5V的电压，送给开／关控制管IC954，输出VDA电压；第二路经D952、C965整流滤波后，送给由Q942， ZD951组成的稳压电路，输出-5.5V的VGL电压；第三路经D953、C967整流滤波后，送给开／关控制管Q941、Q946，输出约＋23V的VGH电压。

    AP1605 PWM/PFM双模降压开关调节器

    AP1605内含一只P沟道MOs管及参考电压源、300kHz振荡电路、误差放大器和PWM/PFM双模控制电路，输入电压为2.5V-7V，具有效率高、瞬态特性好等优点，现广泛用于数码产品及液晶彩电、彩显的主板电路中，用作DC-DC降压变换。


    AP 1605有SOP -8L和TSSOP -8L两种封装结构，如图2所示，其引脚功能见表2。AP1605的型号标注含义如图3所示，其典型应用电路如图4所示，输出电压V= 1.2V × （1 ＋RA/RB）。

AP3502 340kHz/2A同步直流降压转换器

    AP3502是一只固定频率的电流模式脉宽调制同步降压DC-DC转换器，内置N沟道功率型MOs管，输入电压范围为4.75V～18V，内部振荡器的振荡频率为固定的340kHz，转换效率高达93%，输出电流可达2A。

    AP3502采用SOIC-8封装，其引脚功能见表3.该IC广泛用于液晶彩电、DVD、机顶盒及电子相框等电器中。在康佳LED42MS92DC液晶彩电中，其＋5VUSB电压形成电路就采用了该芯片，如图5所示。当启用USB设备时，控制系统输出的ON-USB信号为低电平，V813截止，其集电极为高电平，即AP3502 （NU21）的⑦脚为高电平，NU21内部调节器工作，将②脚输入的＋12V电压降压变换为＋5V，从③脚输出。

提示：AP3502可与MP1482，MP1484互换。

AP1513/10 3A降压DC-DC转换器

AP1513，AP1510为PWM控制的降压开关稳压器，AP1513最大输出电流为2A，AP1510最大输出电流为3A。

     该IC内置P沟道MOs管、参考电压源、振荡电路、误差放大器和软启动电路。振荡频率为300kHz，占空比在0～100％内可调；AP1513输入电压为3.6V～18V，输出电压为0.8V～17V；AP1510输入电压为3.6V ～23V，输出电压为0.8V～23V。

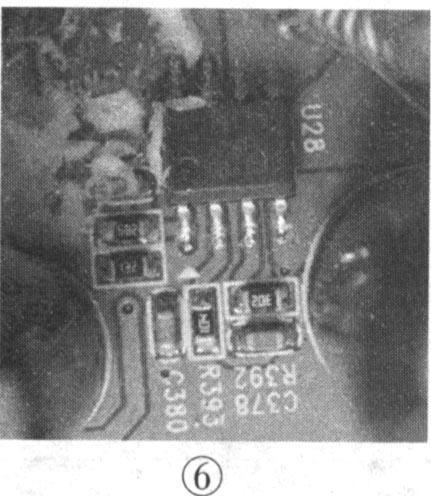

    该IC采用8脚贴片封装，广泛用于液晶彩电主板电路中，其实物如图6所示，引脚功能见表4，应用电路如图7所示。

    提示：AP1510、AP1533、AP1534、AX1302、AX1513、FSP3130、SSP3130可以相互直接代换。
