三、元件选择
    1．降压电容
    在制作阻容降压电路时（以图3为例），应先测定负载电流的值，然后选择降压电容的容量。这是因为流过负载的电流均来自市电对C1的充电电流（Ic），C1的容量越大，容抗Xc越小，C1的充、放电电流也就越大。当然，并不是说C1的容量越大越好，因为当负载电流lo小于C1的充放电电流时，多余的电流就会流过稳压管VD1，当VD1的最大允许电流小于IC-10时，VD1会损坏。在AC220V电路中，降压电容的容量与充电电流（Ic）的对应关系见表1，供选择时参考。

    另外，为了保证C1可靠工作，其耐压应大于两倍电源电压，即大于400V，一般选择630V。
    2．泄放电阻
    泄放电阻R1的选择原则是在要求的时间内泄放完C1中残存的电荷。泄放电阻的阻值与电容的大小有关，电容的容量越大，残存的电荷就越多，泄放电阻的阻值就应选小些。该电阻经验数据见表2，供参考。

    提示：1．由于阻容降压式电源是一种非隔离电源，未和市电隔离，在使用和检测中须注意安全，以防触电；2．注意稳压二极管的功耗选择，并严禁断开稳压二极管上电试机。

    四、实际应用电路示例
    图5是一款LED照明灯电路，可控硅SCR及R3组成保护电路，当流过LED的电流大于设定值时，SCR导通一定的角度，从而对电路电流进行分流，使LED工作于恒流状态，从而避免LED因瞬间高压而损坏。

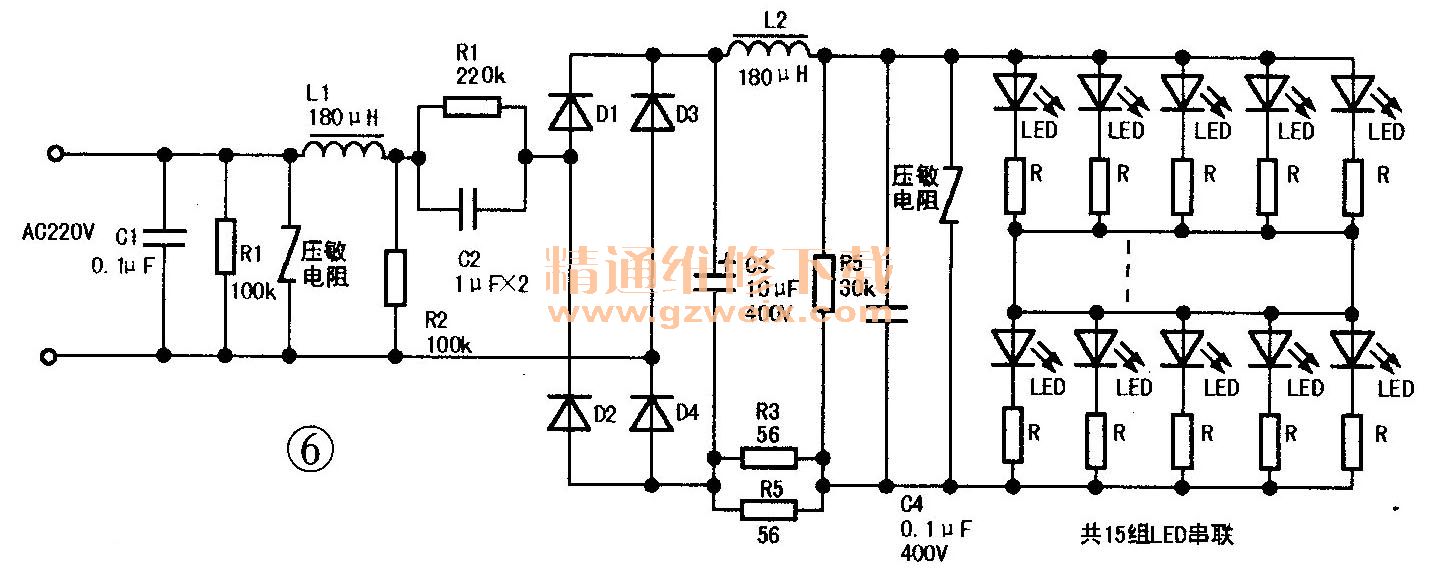

    图6也为LED照明灯电路，C1、R1、L1、R2与压敏电阻组成电源初级滤波电路，能滤除市电输入中的瞬间高压。C2、R2组成降压电路；C3、C4、L2及压敏电阻组成整流后的滤波电路。此电路采用双重滤波电路，能有效地避免LED被瞬间高压击穿。

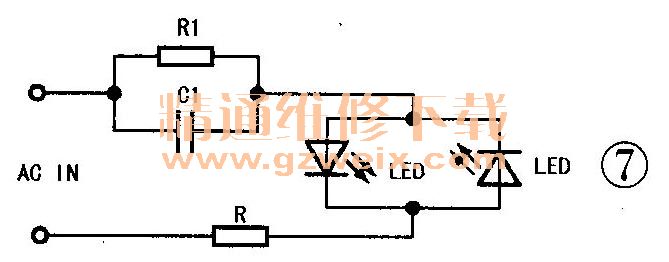

    图7是一个最简单的阻容降压电路，电路中利用两只反向并联的LED对降压后的交流电压进行整流。该电路广泛地用于要求不高的指示灯电路中，如夜光灯或按钮指示灯。

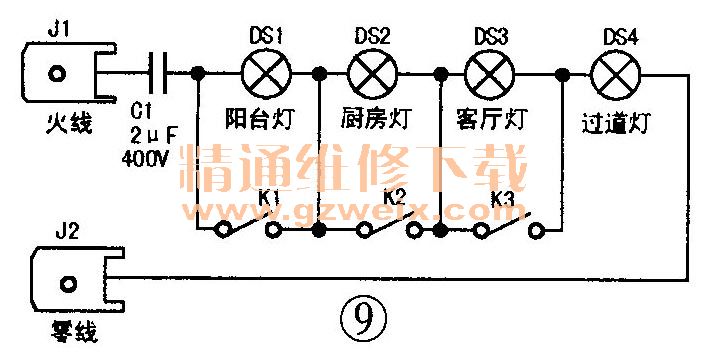

    图8、图9是简单的装饰灯控制电路。在图8中，当开关K闭合时，小灯泡熄灭；当K断开时，小灯泡亮，开关K的控制方式正好与通常的开关相反。在图9中电路中串有几只小灯泡作为装饰用。电容C1起功率补偿作用，并能消除部分市电电网干扰。
