三、ePP接口
    随着液晶屏分辨率的越来越高，传统的VGA、DVI等外部接口逐渐不能满足人们的视觉需求，从而出现了以HDMI、DisplayPort为代表的新型数字接口。与此同时，在液晶屏内部接口方面，传统的LVDS在传输高分辨率信号时已越来越吃力，于是DisplayPort的内部接口eDP（embedded DisplayPort）出现了。
    1. eDP接口特点简介
    eDP接口是一种基于DisplayPort架构和协议的一种全数字化接口，可以用较简单的连接器以及较少的引脚来传递高分辨率信号，且数据传输速率远高于LVDS、这正是eDP接口取代LVDS接口的重要原因。eDP与LVDS接口特点对比见表4。

    提示：1.HDMI是一种高清数字接口标准，它可以提供很高的带宽，无损地传输数字视频和音频信号。2.bps是英文“bits per second”的缩写，即比特／秒，用来表示数据传输速度。3. HDCP（High -bandwidth DigitalContent Protection）：高带宽数字内容保护技术。为了保证HDMI或者DVI传输的高清晰信号不被非法录制，于是出现了HDCP技术。HDCP技术规范由Intel公司领头完成。当用户进行非法复制时，该技术会进行干扰，以降低复制出来的影像质量，从而对内容进行保护。

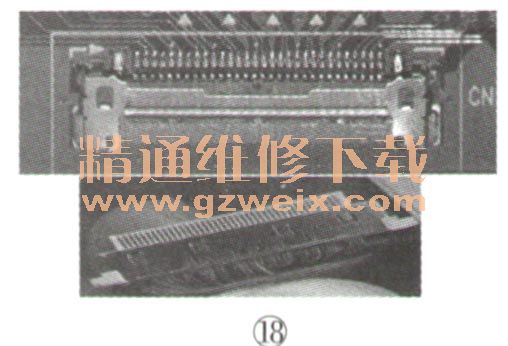

    简单地说，eDP接口具有以下优点：（1）微封包结构，能够实现多数据的同时传输；（2）较大的传输速率，可高达21.6Gbps（用4对线传输）;（3）较小的尺寸，宽26.3mm，高1.1mm，如图18所示，这非常有利于产品的轻薄化；（4）无需LVDS转换电路，电路简洁；（5）较小的EMI电磁干扰），并具有强大的版权保护功能。

    若以LM240WU6液晶屏（分辨率为1920 x 1200、24bit彩色）为例，若采用LVDS接口，则数据传输线需20对；若采用eDP接口，则只需要4对线就足够了。由此可见，eDP接口的优势是相当明显的，尤其是在高清屏中。
    近年来，为了提高面板及处理器间的数据传输速度，在电脑及移动终端处理器平台已大量采用eDP接口，eDP接口正迅速成为主流接口。去年，英特尔公司在新一代Haswell处理器平台中已放弃了传统的LVDS接口，全面转向支持嵌入式数码音视讯传输的eDP接口。今年，超微公司推出的新一代28纳米Richland、Kabini、Temash等处理器平台，也全面采用eDP接口。
    2. eDP接口信号组成

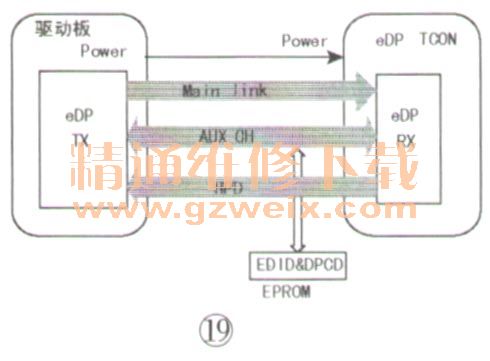

    eDP接口信号主要由MainLink、AUX CH与HPD三部分组成，如图19所示。

    Main Link表示主通道，用来传输各类型视频数据和音频数据；AUX CH表示辅助通道，用于传输低带宽需求的数据，以及链路管理和设备控制信号；HPD表示热插拔检测通道。
    Main Link由1～4对数据线组成，每对数据线都是一对差分线。对于一款液晶屏而言，Main Link具体需几对数据线，这取决于屏幕的分辨率和彩色位数。
    在该通道中传送的信号有视频像素信号、视频定时信号、视频格式信号、比特／像素及颜色空间信号和视频信号的误差补正信号，并采用ANXI8B/ 10B编码方式，以提高数据传输正确性。数据传输采用交流耦合技术，发送端和接收端有不同的共模电压，因此可以把接日做得更小。
    提示：ANSISB/ 10B编码是先将一组连续的8位数据分成两组数据，一组3位，一组5位，然后经过编码，得到一组4位、一组6位的二进制数据。
    AUX CH是一条双向半双工传输通道，其信号采用交流耦合差分传输方式，信号采用ManchesterII编码，具有1 Mbps的传输速率和15m的传输距离。每个传输任务的延时时间小于500μs。
    另外，该通道与EDID及DPCD存储器相连，并通过总线方式进行读写。EDID为扩展显示标识数据，用来存储显示器参数；DPCD为eDP配置数据，与链路管理层相连，用于链路的配置。
    HPD是一条单向通道，用于检测上层设备和下层设备是否连接，进而实现线路的连接和中断。
