LD7535/A绿色模式脉宽调制控制器
LD7535或LD7535A是一款低启动电流的电流模式控制器，防静电能力强，具有极低的启动电流（小于20RA），采用绿色模式控制，内置斜坡补偿电路以及过压、过载保护和欠压锁定电路，具有300mA的输出驱动能力。

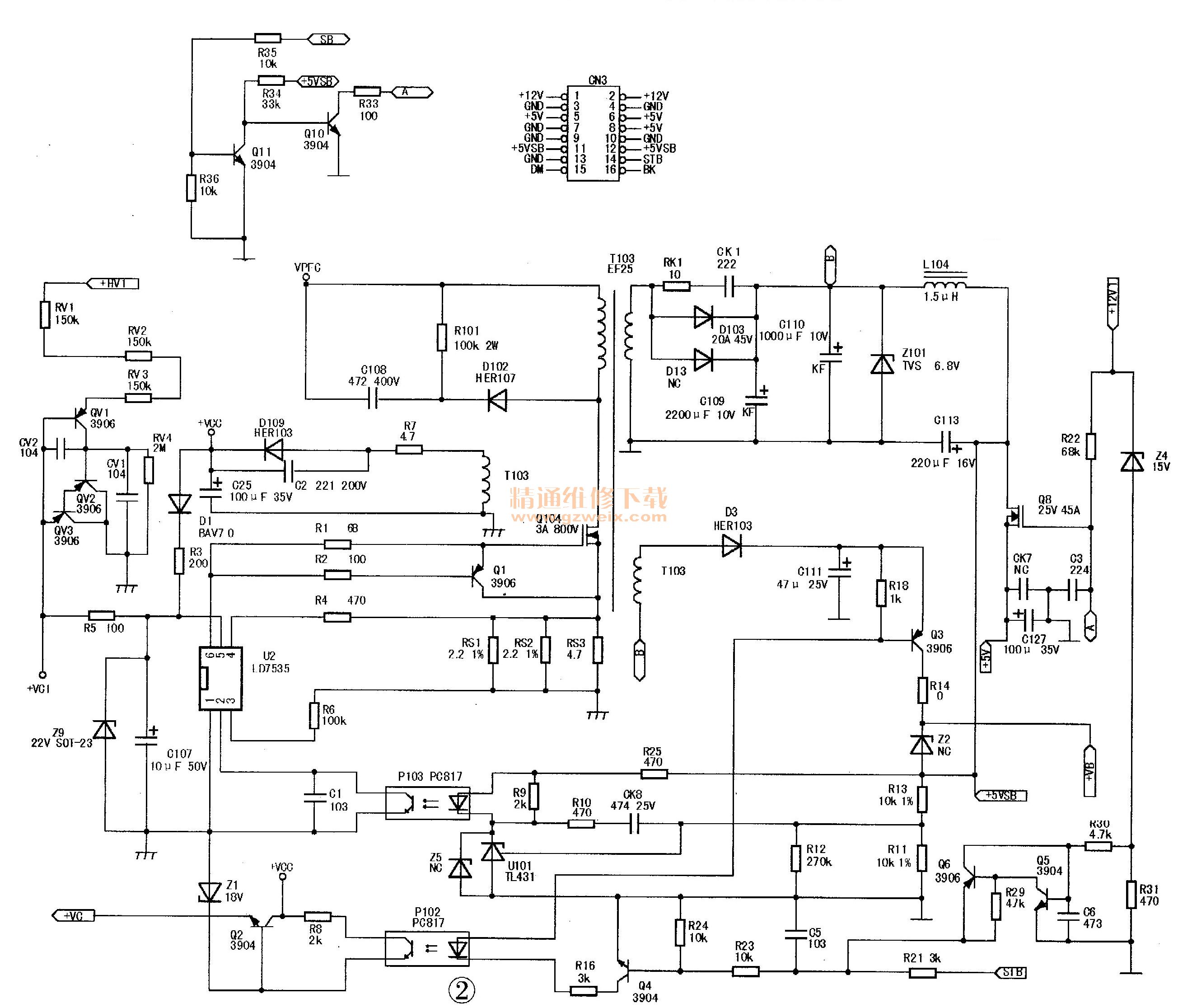

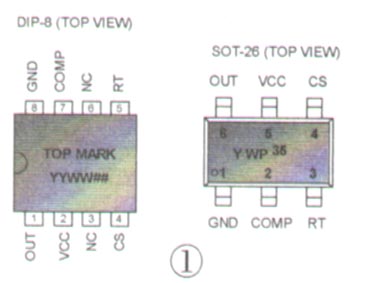

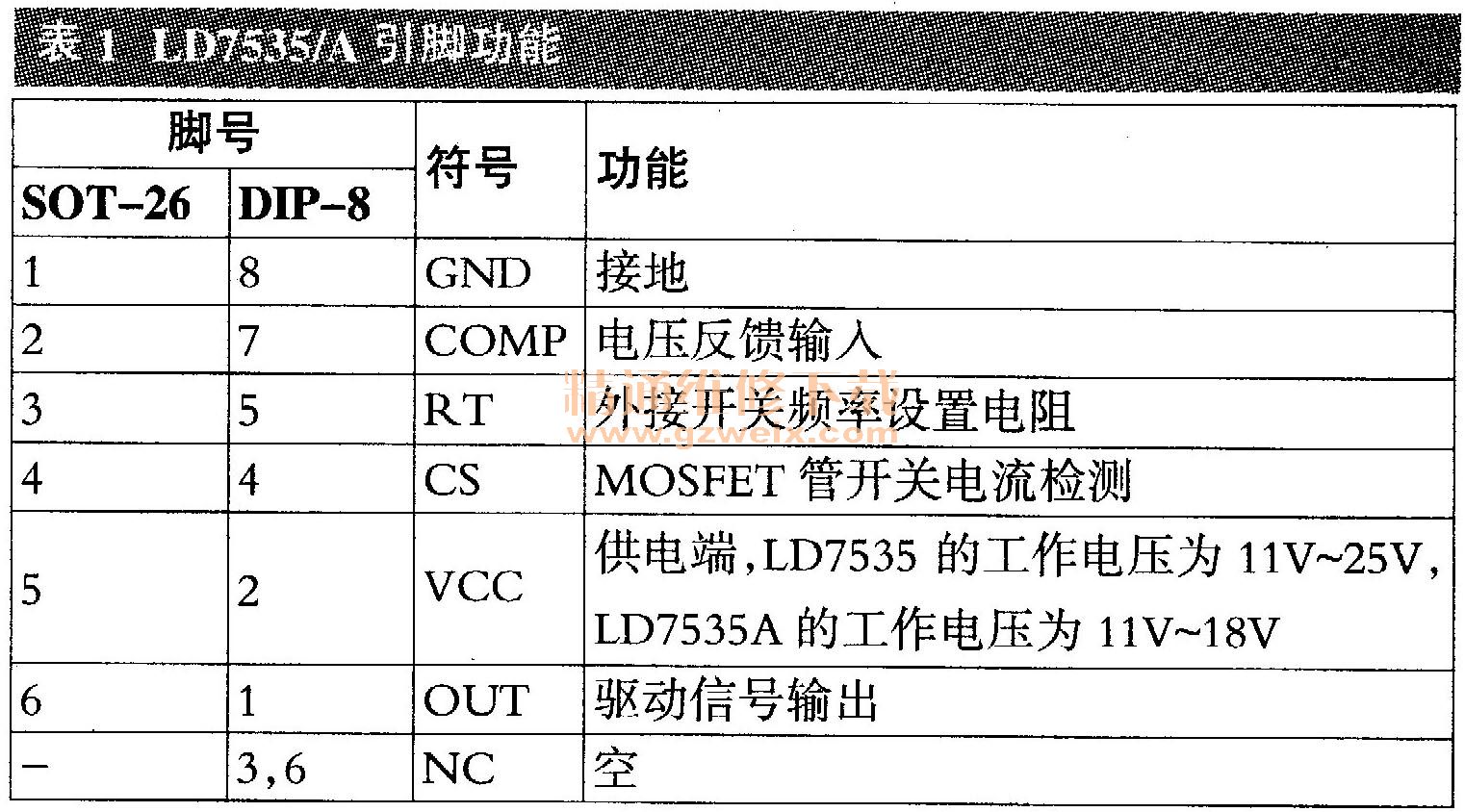

LD7535和LD7535A采用DIP-8和SOT-26两种封装形式，如图1所示，其引脚功能见表1、TCL MIP260/T型液晶彩电的电源电路采用了LD7535，如图2所示。
提示：LD7535或LD7535A可用LD7531、LD7526、CR6848、CR6850、CR6853、OB2263、OB2262、SG6848、GR8836等IC代换。
LM2576系列降压型DC-DC电路
LM2576系列是美国国家半导体公司生产的3A电流输出降压开关型集成稳压电路，内含固定频率振荡器（52kHz）和基准稳压器（1.23V），并具有完善的保护电路，包括电流限制及热关断电路等，利用该器件只需极少的外围器件便可构成高效稳压电路，并具有工作状态的外部控制引脚，其引脚功能见表2。

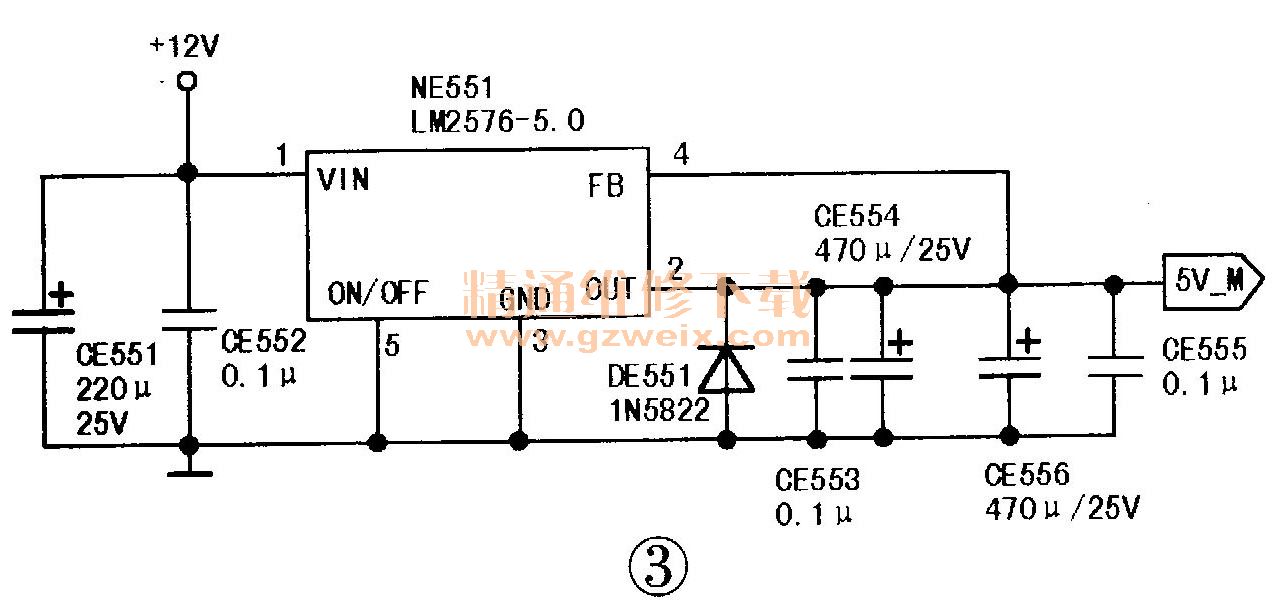

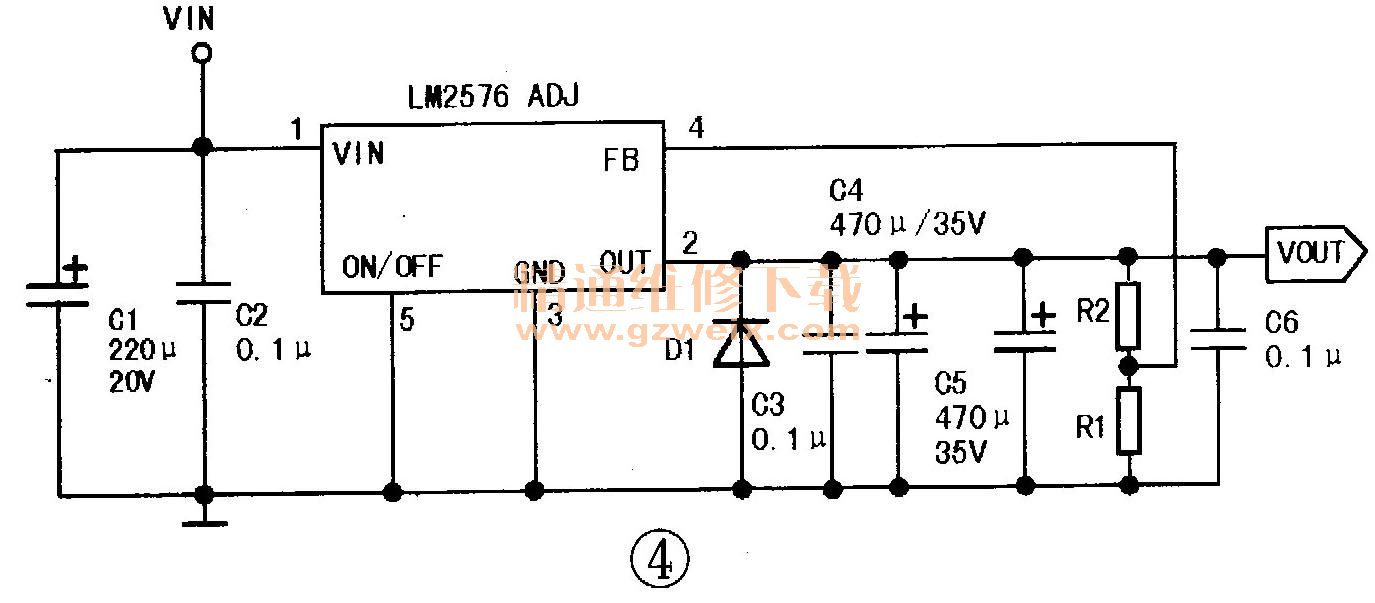

LM2576系列包括LM2576（最高输入电压40V）及LM2576HV（最高输入电压60V）两个系列。各系列产品均提供有3.3V（-3.3）、5V（-5.0）、12V（-12）、15V（-15）及可调（-ADJ）等多个电压挡次产品，如型号为LM2576-5.0，表明该IC输出电压为＋5V，电路如图3所示；型号为LM2576 ADJ，则表示输出电压不固定，具体值取决于反馈（FB）端的电压，即输出电压取决于④脚外接电阻的比值，如图4所示，输出电压（单位：V） Vout=1.23×（1 ＋R2/R1） 。
