LM2596降压型DC-DC电路
LM2596是一款降压型DC-DC电路，有输出电压固定（型号的后缀数字表示具体的输出电压值）与输出电压可调（型号后标有“ADJ”字样）两大类，广泛用于液晶彩电中。

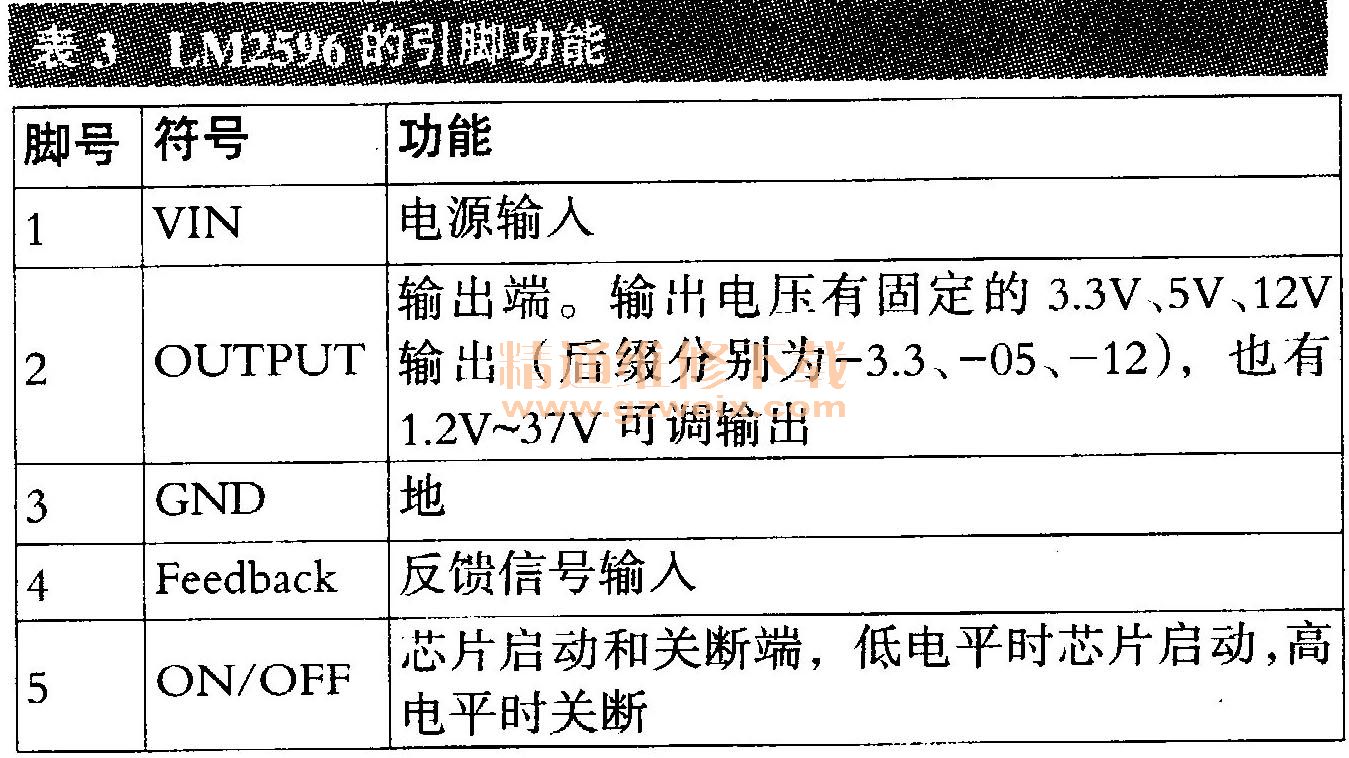

该IC具有以下特点：3.3V、5V或12V的固定电压输出和可调电压输出，可调输出电压范围是1.2V～37V±4%;输入电压可高达40V，输出电压线性好且负载可调节；内部振荡器的频率为150kHz，输出电流可高达3A；具有低功耗待机模式，典型的工作电流值为80μA;具有TTL断电能力及过热保护和限流保护功能；外围电路简单，仅需几个外接元件；基准电压VREF=1.235V0 LM2596的引脚功能见表3。

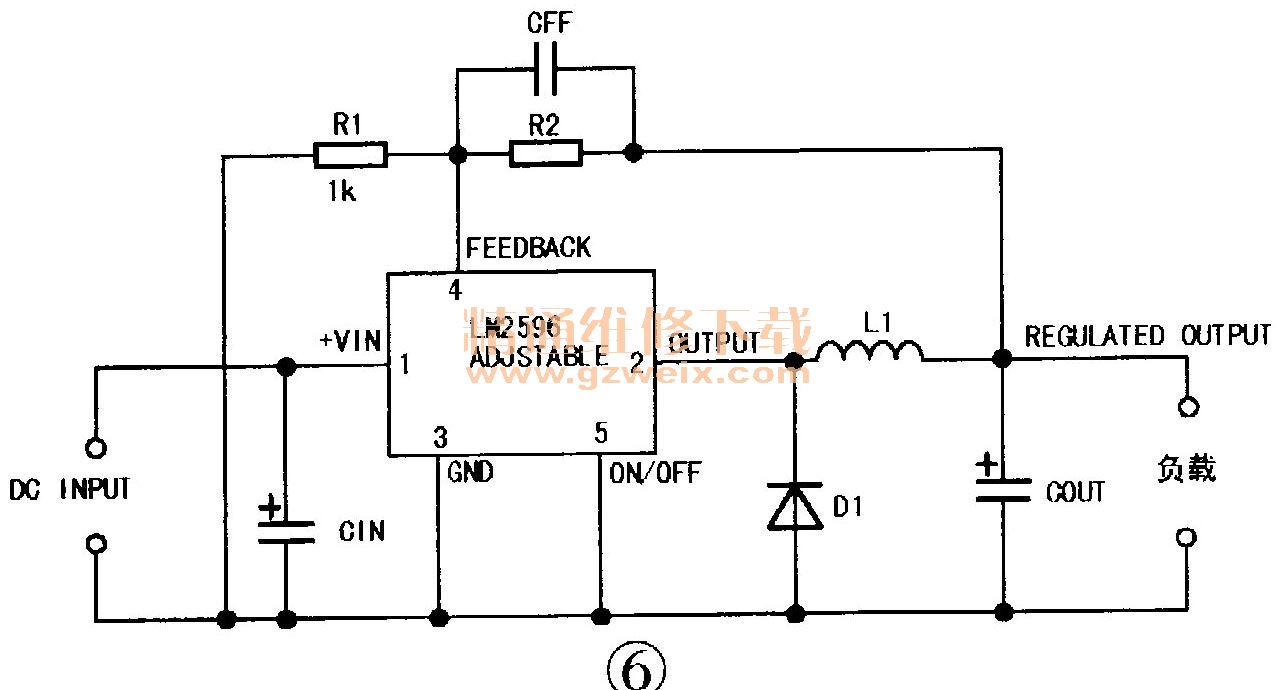

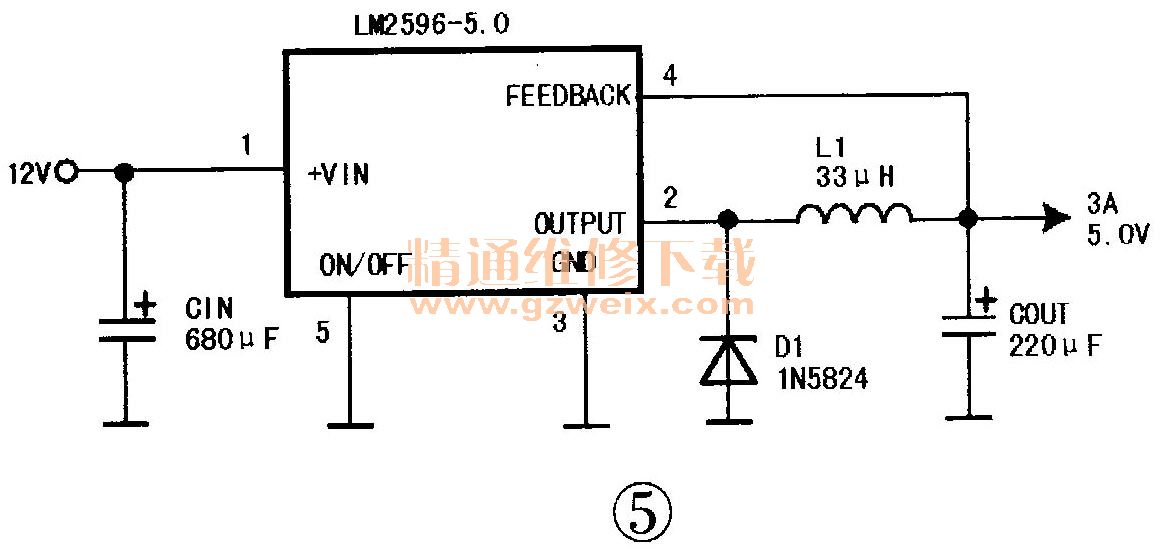

LM2596输出固定5V电压的典型应用电路如图5所示，输出电压可调的典型应用电路如图6所示，其输出电压Vour=1.235× （1 ＋R2/R1） 。
LX1G88/CPW冷阴极灯管逆变器调控芯片

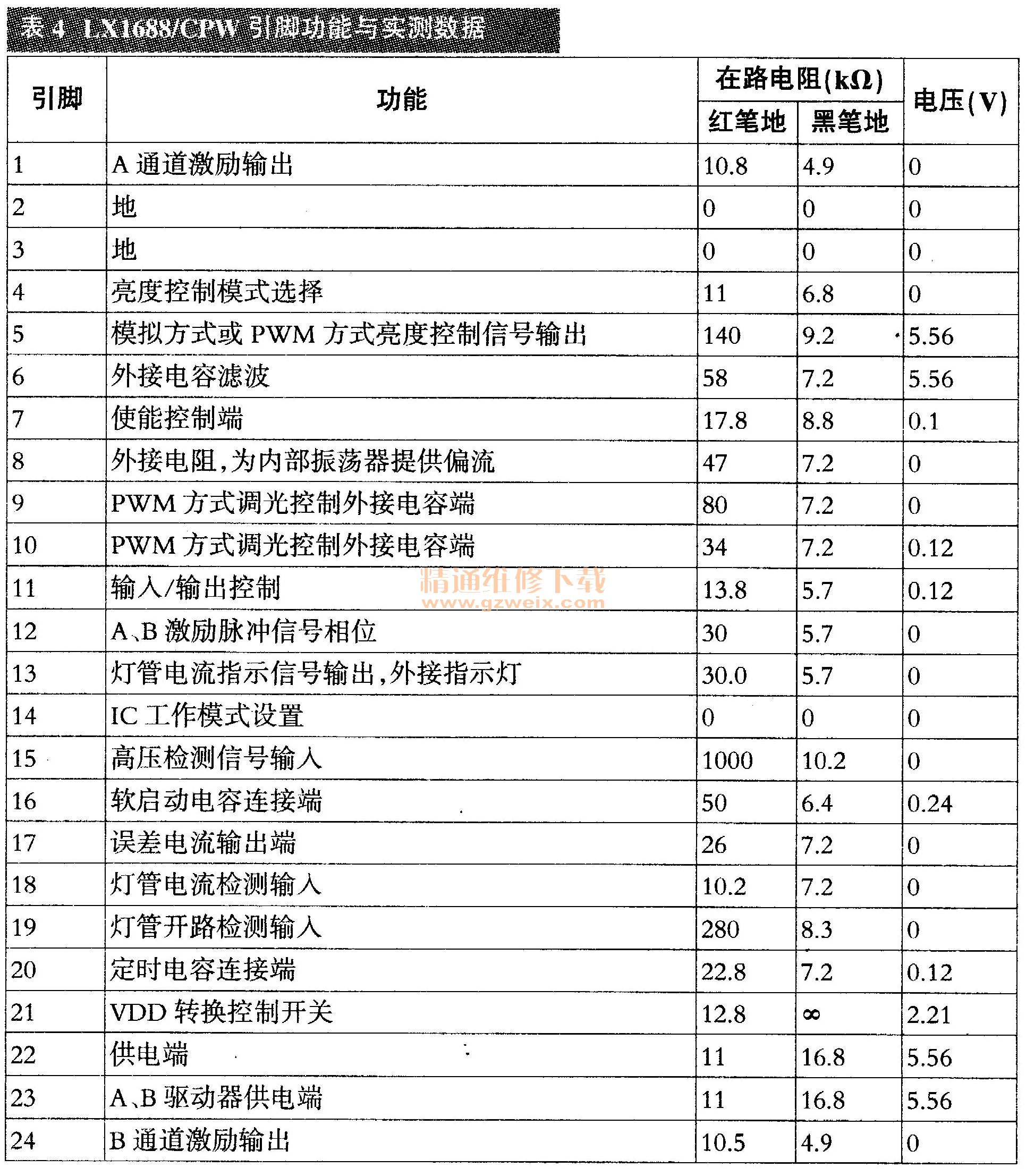

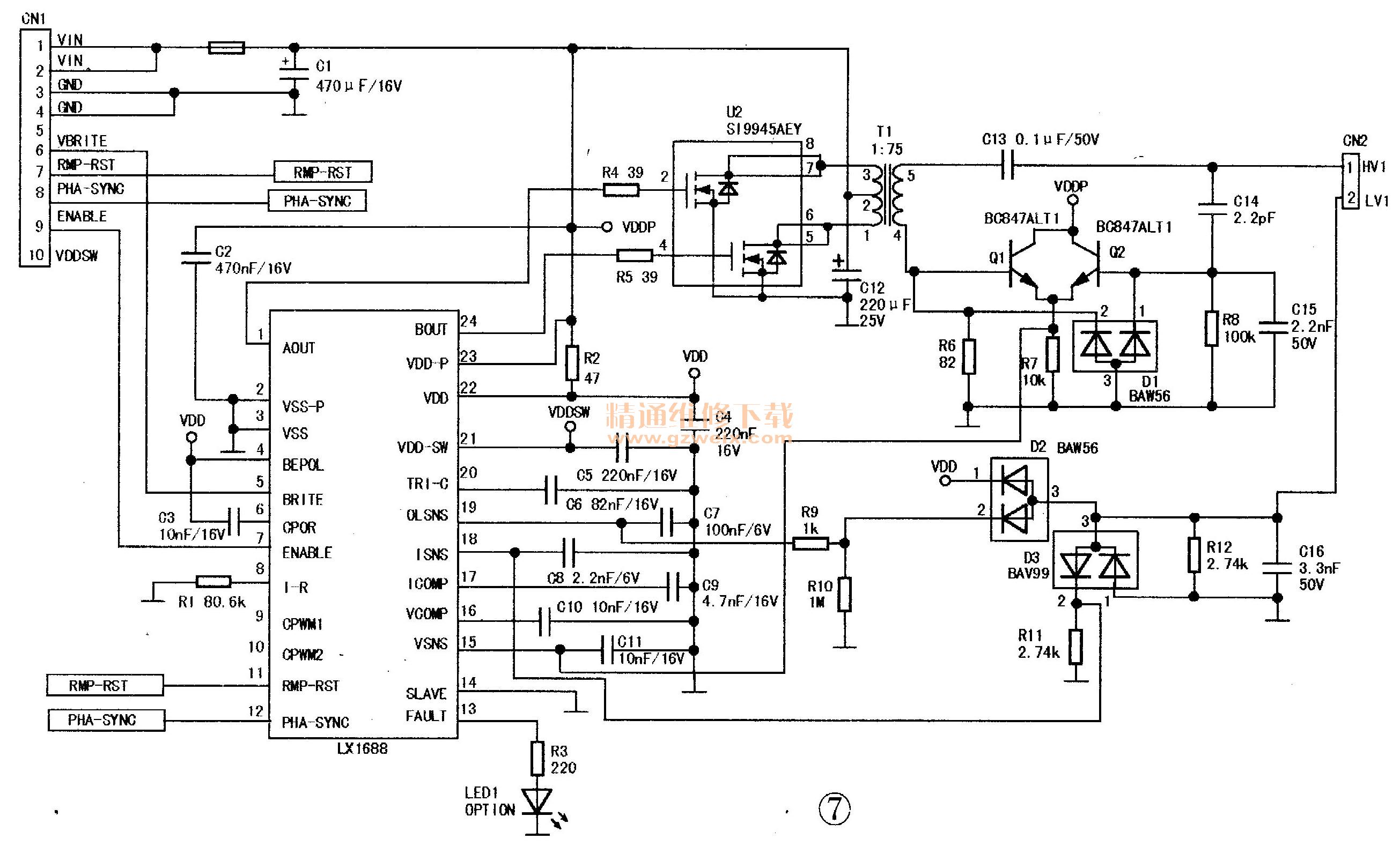

LX1688或LX1688CPW是一款专用于液晶彩显、彩电冷阴极灯管逆变器的调控芯片，内置过流、过压及灯管开路保护电路，并设有外部时钟输入／输出端口，支持多个芯片同步工作，其工作电压为3.3V～5V。采用LX1688/CPW的逆变器电路如图7所示。该芯片在6632L-132B/0133B型背光灯驱动板中的实测数据见表4。
