RM621A电磁炉专用集成电路
来源:本站整理  作者:佚名  2014-12-16 08:34:46

    RM621 A是一款专门针对电磁炉电路而开发的控制器,其外形如图1所示。该芯片采用先进的频率跟踪及相位补偿技术,具有稳定性及一致性好、集成度高、抗干扰能力强、成本低等优点。

    RM621内置三角波发生器、方波形成、频率跟踪、相位补偿、波形整形、IGBT驱动、高压限制、高压保护、突波保护、电源电压检测、电流检测等电路,其内部框图如图2所示,其主要特点如下:

    该芯片采用TTL双极型工艺,内含一个100倍精密运算放大器及多个超高速电压比较器,抗电磁干扰能力强;微功耗,工作电流不大于15mA,静态电流约1 mA;采用IGBT管专用驱动电路,IGBT管工作温度低,可靠性高;最小连续输出功率可低至300W,最大输出功率可达2600W;电路简单,外围电路元件极少,线路布局方便,干扰小;兼容性强,可与多品牌、多型号的微电脑芯片(MCU)配套使用,方便维修改装。
    由于RM621A内部已集成了电磁炉所需的振荡、比较放大、驱动等电路,因此采用该芯片的电磁炉电路外围元件极少,电路简单,其典型应用电路如图3所示,具体引脚功能如下:

    ①脚是电网电压检测及电网突波(脉冲)检测输入端。改变该脚外接电容C5的容量可改变电网突波检测的灵敏度;改变其外接电阻R2、R3的阻值比例可改变⑩脚的输出电压,并影响其对电网突波的检测所得电压幅度值。
    ②、③脚分别为电源相位取样与高压反馈取样输入端。一般在静态时,③脚电压高过②脚电压0.2V~0.5V。
    另外,②、③脚间必须跨接一只中和电容C12,以消除自激干扰。若C12的容量太小,会影响高压限制点及高压保护点,一般选为470pF。改变③脚外接电阻R14、R15与R12的阻值比例,可改变高压限制及高压保护点。
    ④脚:接地。
    ⑤脚:电流取样输入端。该端通过电阻R10外接康铜丝电阻RJ,RJ两端的电压作为电流检测的依据。
    RJ安装在高压滤波电容C2的负端与整流全桥D15的负端之间,其阻值为0.005Ω~0.01Ω。
    ⑥脚为+18V供电端,为了能正常驱动IGBT管,要求18V供电电压不能过低,也不过高,其范围为15V~19V。
    ⑦脚为+5V基准电压输入端。由于该脚电压会影响IC内部电路的高压限制及高压保护点,因此要求5V供电稳定,误差在0.1V内。

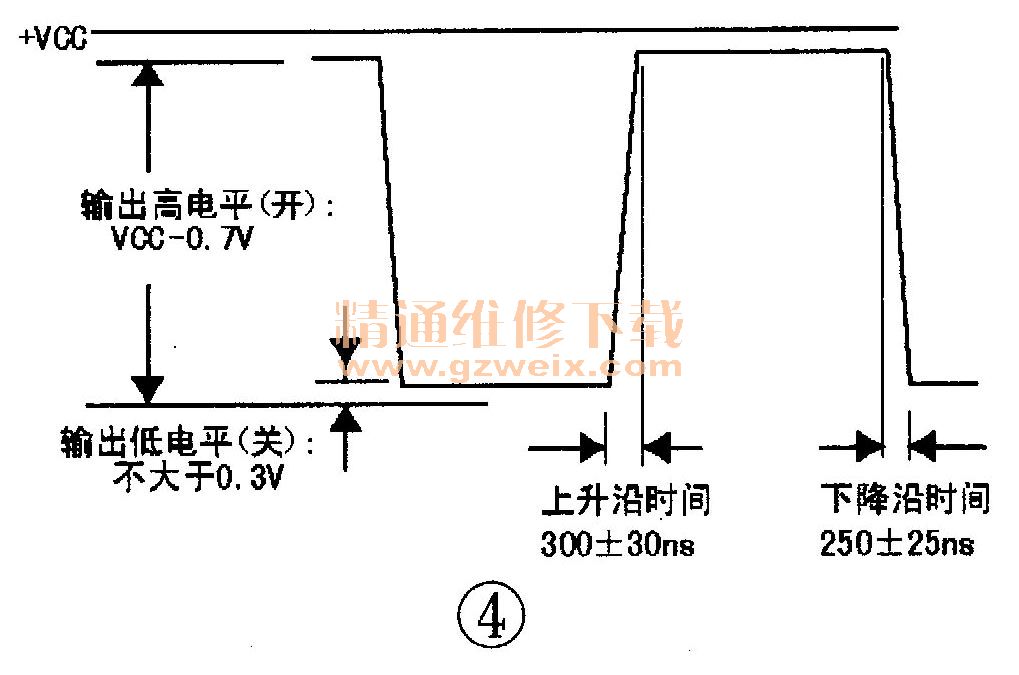

    ⑧脚管为IGBT管的驱动脉冲输出端,通过电阻R8与IGBT管的栅极(G)相连。该脚输出的脉冲波形如图4所示,高电平电压值为VCC-0.7V,此时IGBT管导通;低电平电压值低于0.3V,此时IGBT管截止。脉冲上升沿为300±30ns,下降沿为250±25ns。
    ⑨脚为电流检测输出端,某一时刻的输出电压等于100倍此时的整机工作电流(单位为A)与康铜丝电阻阻值(单位为Ω)的乘积,例如:某电磁炉在某时的整机电流为10A,所用康铜丝电阻的阻值为0.01Ω,则  ⑨脚的输出电压U=10A×0.01Ω×100=10V。若以图3中元件参数,则⑨脚具体电压值见表1。

    ⑩脚为电源电压检测输出端。该脚电压值随市电电压的变化而变化,若以图3中元件参数,则⑩脚具体电压值见表2。

    11、12脚为三角波形成端,这两脚间接有时间常数设定电容C8(2200pF)。
    13脚为中断输出端。当电网电压中有瞬时尖峰高压,或加在IGBT管c极电压过高时,该脚输出低电平,同时IC内部关断⑧脚的驱动脉冲输出。

    15脚为关断时间延时端,其延时时间由外接电容C10的容量决定。
    14脚为开/关机控制输入端,低电平关机,高电平开机。须注意的是:在开机前,需先提供给16脚一定的电压。另外,在13脚输出中断信号后,应给此脚加一个低电平关机信号,待13脚电压恢复正常后,再重新开机。
    16脚为PWM功率控制信号输入端,此脚电压越高,整机功率越大;反之,整机功率越小。
