三、型号命名规律

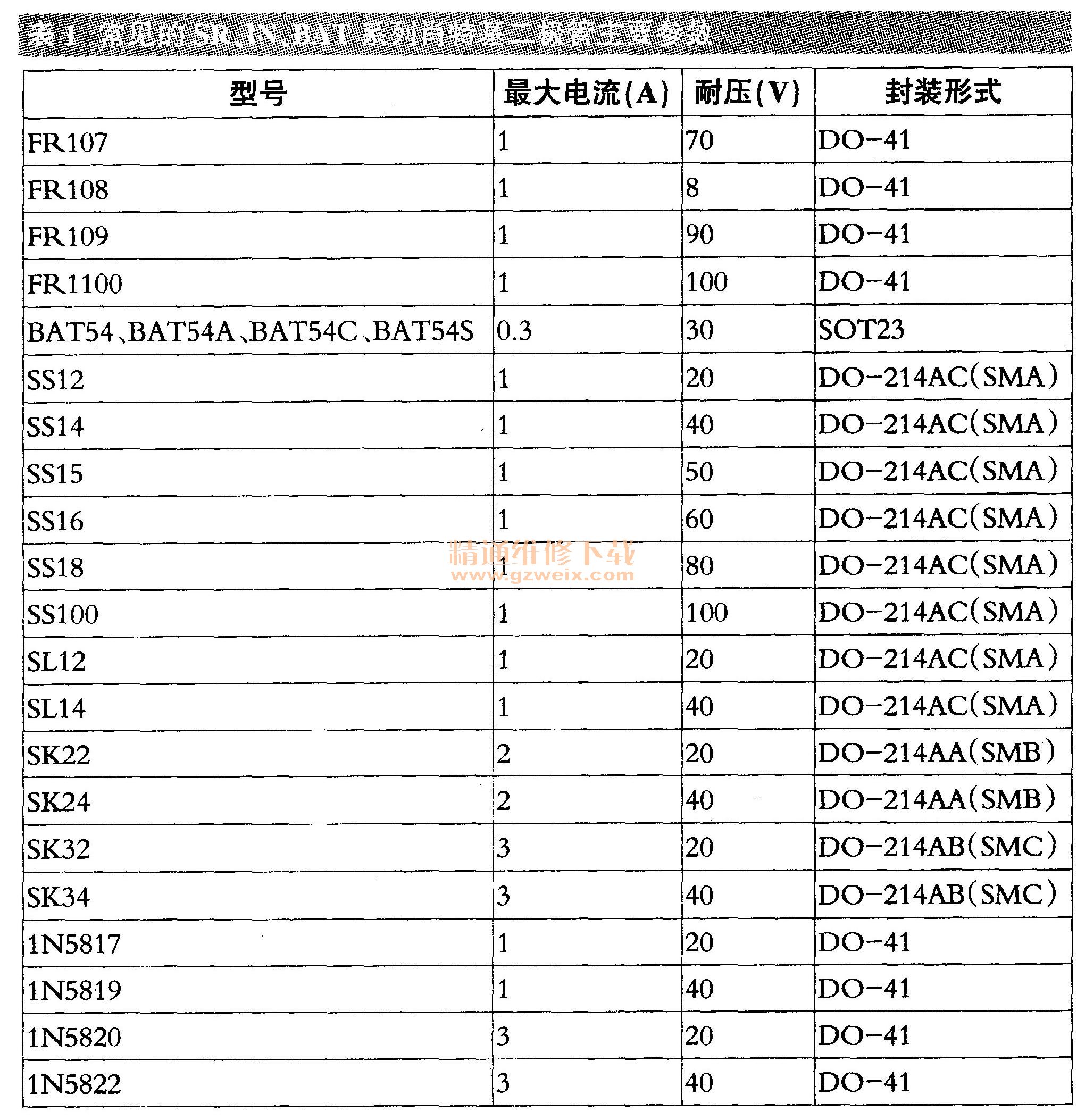

    肖特基二极管的型号前缀分三大类，一类是以字母SR、SB、IN、BAT、SL、STB或STP打头，尤其是前三者用得较多，如SR107、SR101000T、SB1045CT、1N5817、1N5819等。第二类是以字母SS打头，这类为表面贴片封装肖特基二极管，如SS12、SS14、SS16、SS18等。常见的SR、IN、BAT系列肖特基二极管主要参数见表1。

    第三类命名是以字母MBR打头，国际通用肖特基二极管大都采用此方式，如MBR1045、MBR20200等。在该前缀中，M、B、R分别取自MOTOROLA（摩托罗拉半导体公司）、Barrier（势垒）、Rectifier（整流器）的首字母，意为整流器件。
    在MBR、 SB系列肖特基二极管命名中，包含有主要参数信息，其识别方法如下：若型号中阿拉伯数字有4位或5位，则最先出现的两位数字表示最大电流值；若阿拉伯数字只有3位，则最先出现的一位数字表示最大电流值。其余的两位或三位数字表示耐压值，最后的字母表示封装形式，例如：MBR10200CT、 “10”表示该管的最大电流为10A、“200”表示耐压为200V、 “0”表示采用TO -220AB封装（常指半塑封），“T”表示内含两只二极管（共阴极式）；MBR620，表示最大电流为6A，最高耐压为20V。
    值得一提的是，若表示最大电流的两位数字以0开头，则表示最大电流为零点几安培，例如：MBR0540，则表示最大电流为0.5A。
    另外，在部分MBR系列肖特基二极管命名中，第四位字母表示封装形式，如MBRD xxxxx 、MBRB xxxxx 、MBRF xxxxx等，第四位字母分别为“D”、“B”、“F”，则分别表示封装形式是DPAK、D2PAK、TO-220全塑封。
