FA564x系列半桥LLC谐振变换集成电路
来源:本站整理  作者:佚名  2015-03-15 09:37:50

    三、应用电路简析

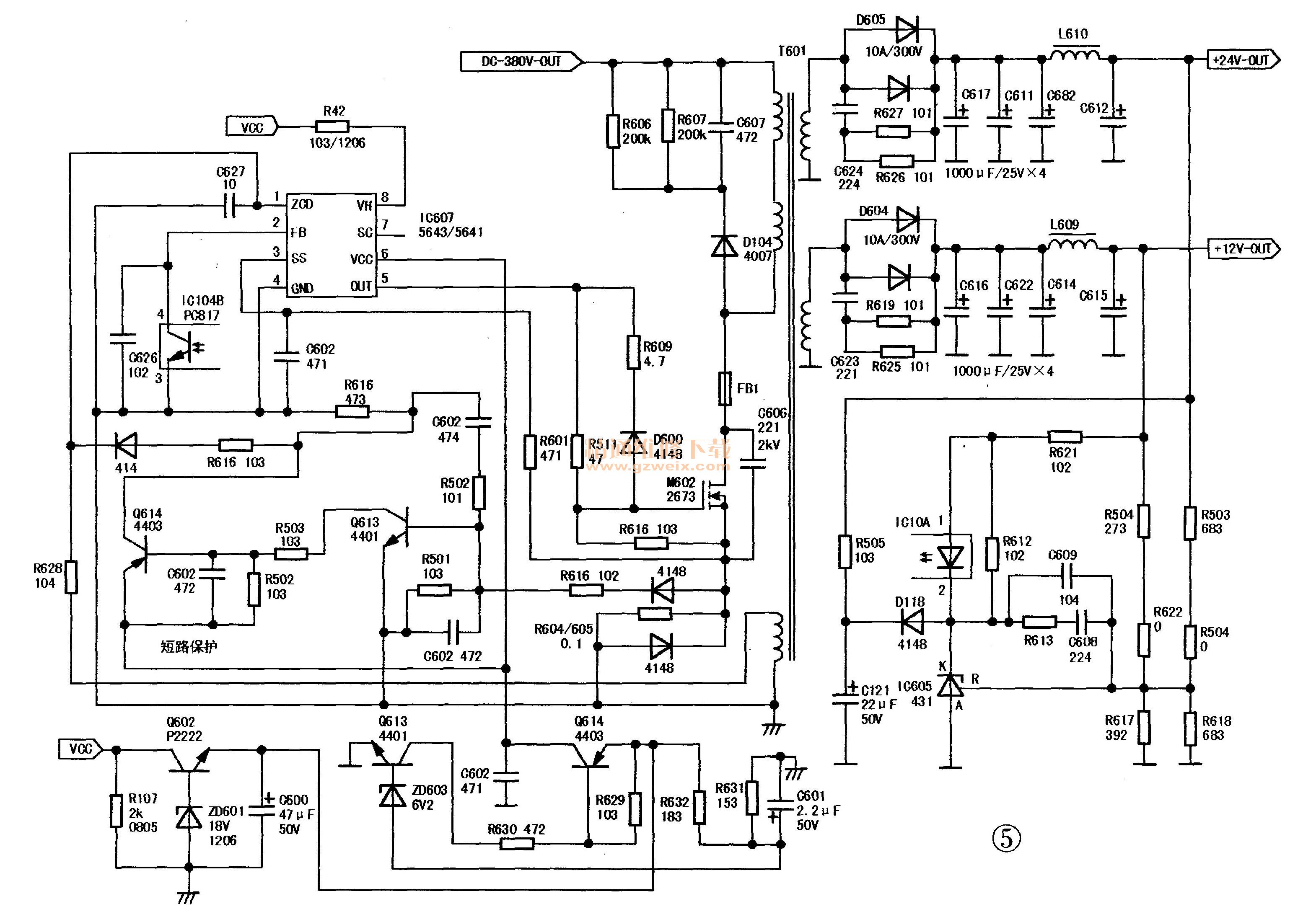

    在创维168P -P39ETU -10型电源板中,采用FA5643作为DC-DC变换电路的控制芯片,如图5所示。

    T601为脉冲变压器;Q613、Q614构成短路保护电路。Q102、Q613、Q614组成FA5643 (IC607)启动电压开/关电路。C607为谐振电容,与T601中的电感一起组成LLC谐振电路;C624、D605、R627、R626、L610构成24V电压的滤波电路;C623 、 R619 、 R625 、 L609构成12V电压的滤波电路。R503 、 R618为24V电压采样电阻;R504、 R617为12V电压采样电阻。
    1。启动过程
    当PFC电路正常工作后,输出的VCC电压通过三极管Q102加到Q614的e极,经Q613、Q614稳压后输出+18V电压,送给IC607的⑥脚,IC607的⑤脚输出PWM脉冲,开关管M602导通,在T601初级线圈中产生变化的电流,则T60.1次级线圈产生感应电动势,IC607的①~③脚内部电路开始工作,这时⑧脚内部电路停止给⑥脚供电,启动过程完成。T601的次级绕组产生的感应电压经二极管及电容、电阻滤波后,得到12V、24V电压,从而实现DC-DC转换。
    2.稳压过程
    当12V或24V输出端的电压偏高时,此偏高的电压经电阻分压取样,使得光电祸合器IC 104的①脚电压升高;同时,分压使得三端精密稳压器IC605的R极电压升高,则IC605的K极电压下降,即IC 104的②脚电压降低,这样就使得IC 104的①、②脚间的电压增大,其内部发光二极管发光增强,③、④脚内部的光敏三极管导通程度加深,相当于其c、e极间等效电阻减小,IC607的②脚得到的反馈电压降低,则开关管在一个周期内的导通时间缩短,T601次级各绕组的感应电压相应降低,使12V、24V输出端的电压恢复到正常值。当12V或24V输出端的电压偏低时,其稳压过程与上述相反。
    3.过压、过流保护过程
    当IC607的⑥脚供电电压超过典型阂值(15.5V)时,过压保护电路会马上起控,强制振荡器停止振荡,开关管因无驱动信号而关断,从而实现过压保护。
    当由于某些原因使得功率输出回路的电流过大时,过大的电流经R601取样、C606积分后,反馈给IC6的③脚。只要IC6的③脚高于0.9V且持续时间超过60Rs时,过流保护电路起控,振荡器停止振荡,开关管因无驱动信号而关断,从而实现过流保护。

小知识:什么是DVB?
    DVB是数字视频广播的英文(Digital Video Broadcasting)缩写,采用相关国际组织与协会认可的数字电视公开标准。
    DVB的数据传输方式分为卫星(DVB-S及DVB-S2 )、有线(DVB-C)、地面无线(DVB-T)和手持地面无线(DVB-H)几种。在我国,DVB-C表示有线电视数字机顶盒。
