FA564 x系列绿色模式准谐振IC的具体型号有FA5640、FA5641、FA5642、FA5643、FA5644、FA5648，是Fuji（富士）公司生产的的半桥LLC谐振变换集成电路，具有外围电路简单、待机特性好等优点，现已广泛用于液晶彩电、电脑、工控等电源电路中。

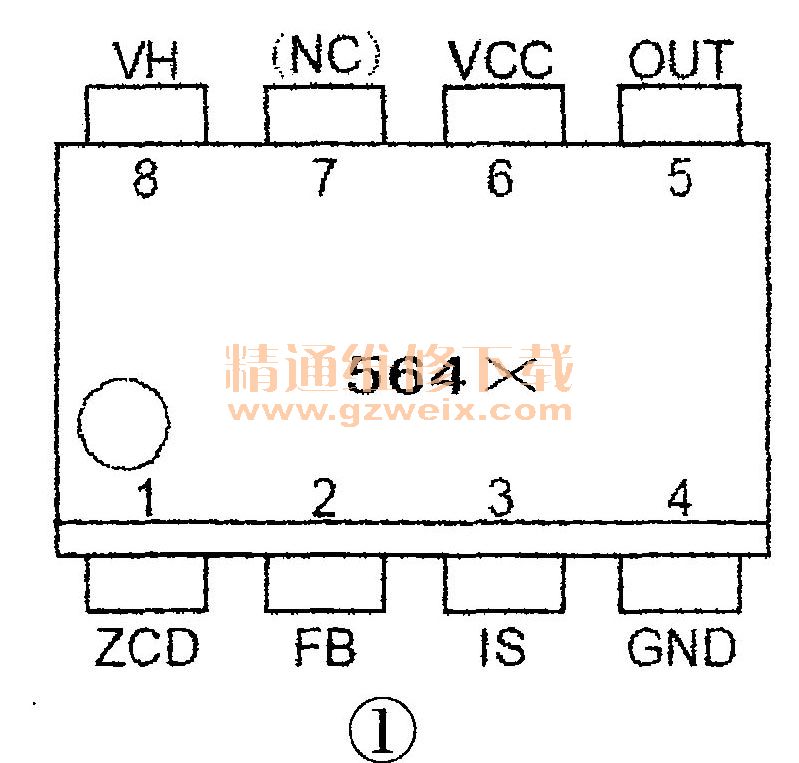

    该系列开关电源控制IC采用8脚小尺寸SOP-8封装，其表面丝印为简称“564x‑，如图1所示。

    一、概述
    该系列芯片采用零电压软开关技术，内部集成有欠压锁定检测、振荡器、比较器、分频器、延时器、或非门、电平移相器、栅／门极驱动器、功率输出开关管、计数器、RS触发器、过压／过流／过热保护与线电压欠压保护等电路，主要具有以下特点：
    （1）低电流消耗，工作电流仅为0.85mA；
    （2）通过开通一关断宽度检测，控制谷底跳跃数；
    （3）在轻负载下，工作于突发模式，以提高工作效率；
    （4）内置驱动电路，直接驱动功率MOSFET管，输出电流0.5A（灌电流）／0.25A（拉电流）；
    （5）内置过载保护功能；
    （6）基于次级侧进行过压检测，内置锁定保护功能；
    （7）通过检测线电压，对IS引脚最大输入阈值电压和脉冲停止阈值电压进行补偿；
    （8）内置欠压锁定功能，FA5640、FA5641FA5643、FA5644、FA5648的启动阈值电压为14V ，FA5642的启动阈值电压为10V。
    FA564 x系列芯片的引脚功能见表1，其内部电路基本相同，但部分参数有所差异，具体参数见表2。

    二、主要特点简述
    1．启动
    当电源启动后，电流从启动电路VCC引脚流出，并通过VH引脚给VCC引脚外接电容充电，VCC端电压开始上升。当VCC端电压超过阂值电压14V （FA5b42的启动阈值电压为10V）时，内部工作电源开启，IC开始运行。如果此时由开关变压器辅助绕组提供的电压高于9V，则启动电路仅在启动时运行，一旦启动完毕，VCC端改由辅助绕组供电，相关波形如图2所示；如果此时辅助绕组提供的电压低于9V，且够维持运行，但启动电路反复开启／关断，相关波形如图3所示。



    2．突出模式
当FB引脚电压低于脉冲关断阈值电压时，停止开／关脉冲输出；当FB电压超过脉冲关断阈值电压时，则恢复输出开／关脉冲，如图4所示。当FB电压过高时，输出连续脉冲；当FB电压过低时，可获得长周期的突发频率脉冲。当输入电压为低电压时，脉冲关断阈值电压为0.45V，而当输入电压为高电压时，脉冲关断阈值电压转换为0.35V，以便获得输入电压补偿。

    3．过载保护
      FA5640、FA5641、FA5642、FA5643FA5648的过载保护为自动恢复型。如果IC内部电路判断系统进入过载状态，且持续时间超过200 ms，则芯片内置定时器会强行停止开关脉冲输出。当开关管停止工作后，由辅助绕组给芯片提供的VCC电压亦终止，VCC引脚电压会低于9V，此时启动电路开始工作，将VCC电压维持在9V～11 V之间，相关波形参见图3。在过载状态持续时间超过1600ms后，芯片内部电路恢复开关脉冲输出。此时，如果过载状态仍然存在，则重复上述停止与恢复过程；如果过载现象已消除，则恢复正常运行。
    FA5644的过载保护为定时锁定型。当IC内部定时器检测到系统过载，且时间超过256ms时，IC将停止开关脉冲输出，并进入锁定状态。此时，芯片的VCC端由启动电路供电。在过载现象消除后，需断电后再上电，这样才能正常启动工作。
    4．次级过压保护
    该系列芯片的①脚（ZCD）具有逐周期检测变压器辅助绕组电压的功能。若因某种原因导致输出电压过压时，辅助绕组电压同样上升。如果①脚电压高于6V，且持续时间超过60μs，则芯片停止开关脉冲输出，并进入锁定状态，直至输入电压中断VCC降至欠压保护（UVLO）关断阈值电压（8V）。
    5．变压器短路保护
    FA5643具有变压器短路保护功能。当③脚（IS）电压超过0.97V时，IC内部电路立即进入锁定状态。若要解除锁定，需中断输入电压使VCC低于欠压保护（ UVLO）关断阂值电压（8V）即可。
