（3）贴片肖特基二极管
    贴片肖特基二极管的工作频率可在1 Hz～3 GHz，反向恢复时间低于10ns（点触式小电流肖特基势垒二极管反向恢复时间小于1ns），正向压降一般小于0.5V（与电流大小有关），反压一般小于100V。面触式肖特基二极管正向电流通常在0.1 A～3A，主要用于开关电源中的高频整流及DC/DC变换器电路中。点触式肖特基势垒二极管正向电流小于100mA，主要用于数字或脉冲电路中作信号钳位；在自控、遥控、仪器仪表电路中作译码或信号选通；在通信电路中作高速开关、检波、混频之用。
    顺便说明，普通硅整流二极管、快恢复二极管及肖特基二极管可通过万用表R×100挡测量管子的正向电阻来区分，正常情况下它们的阻值应分别约为650Ω、500Ω、150Ω左右。
    （4）贴片开关二极管
    贴片开关二极管的特点是反向恢复时间很短（通常不大于10ns） ，比如LL4148，其反向恢复时间不大于4ns，1SS300的反向恢复时间不大于1.6ns；正向平均电流通常在100mA～200mA之间，反压一般大于100V，主要用于脉冲、高频及逻辑电路中作小电流高、低频整流、开关之用，也可并联在继电器两端，作保护电路。
    （5）贴片稳压二极管
    贴片稳压二极管稳压值通常在2.4V～75V，功率一般为0.3 W～1 W ，主要用在稳压、钳位与限幅电路中。
    （6）贴片瞬态电压抑制二极管（TVS）
    贴片瞬态电压抑制二极管有单极性和双极性两种结构。单极性的管芯为一个PN结，电路符号与稳压二极管符号相同。双极性的管芯为同一硅片上两个背靠背的PN结。瞬态电压抑制二极管类似稳压二极管，是利用PN结齐纳击穿特性而工作的。但它的峰值功率（可达数千瓦）、浪涌电流（可达数千安培）、齐纳阻抗低（可达林O级）、反向漏电流小（小于10mA ）、响应时间短（在纳秒级）均是稳压二极管无法比拟的。单极性瞬态电压抑制二极管大多用于直流电路起分流钳位作用，双极性瞬态电压抑制二极管主要用于防止雷电、电感器件通断时产生的脉冲高压对电路设备的损坏。
    （7）贴片发光二极管（LED）

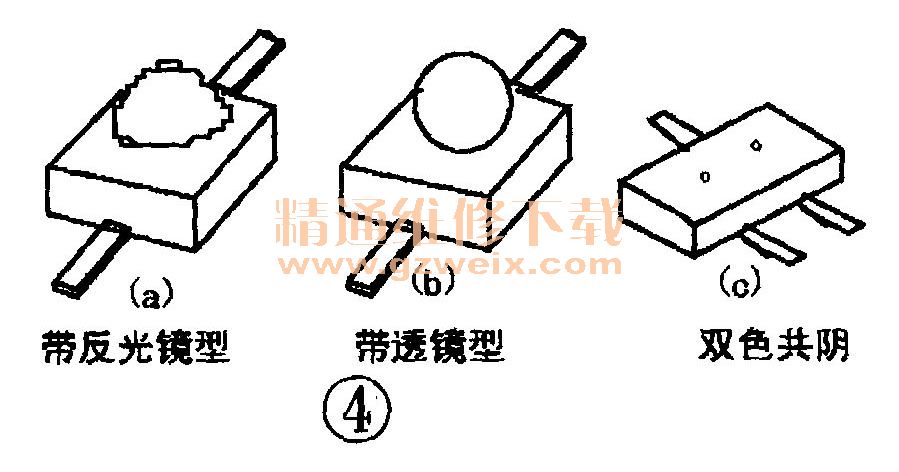

    贴片发光二极管通常有红、橙、黄、绿、蓝、白几种颜色，工作电压一般为3V（蓝色为4V）。有带反光镜和带透镜，以及单个或两个封装的结构，如图4所示。从亮度上说，有普通亮度、高亮度及超高亮度之分。贴片发光二极管主要用于照明、工作指示及背光源（比如LED液晶电视）电路中。

    （8）贴片变容二极管
    贴片变容二极管是一款电压控制器件，其PN结的结电容随加在PN结两端的反偏电压变化而改变。所加反偏电压范围一般为几伏至几十伏，通常用于振荡器，在高档收音机、电视机、对讲机及手机电路中均有应用。
