贴片二极管种类较多，主要有整流二极管、快恢复二极管、肖特基二极管、开关二极管、稳压二极管、瞬态电压抑制二极管、发光二极管及变容二极管等，现已广泛用于新型电子产品及小型通讯电子设备中。贴片二极管封装形式如图1所示，大致分为3种：二极圆柱型，包括玻封和塑封，见图1中的二极平面型，见图1中的（1）～（5）；多极平面塑封型，见图1中的（6）～（9）。

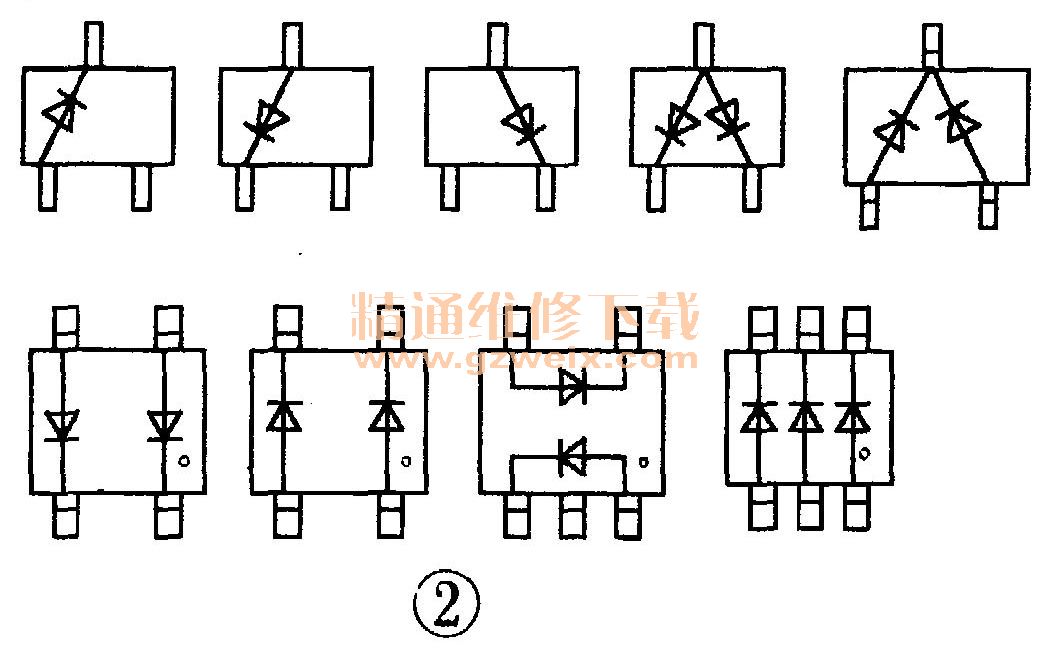

    在二引线平面型的顶面及圆柱形的圆周上有一横条标志线的，通常表示二极管的负极。多极平面塑封型二极管的负极通常没有标记，内部电路结构种类较多，常见形式如图2所示，具体使用时需用万用表进行测量确定。

    小尺寸的贴片二极管由于体积小，一般不打印型号，只打印型号代码，这种代码目前尚未统一，通常由生产工厂自定。比如，有的厂家生产的SOD-123封装的部分BA系列PIN二极管采用色标表示法，部分型号与负极指示条颜色与二极管型号关系见表1。再比如，有的厂家生产的SOD-80封装的圆柱形玻封二极管型号也用负极一条或两条色带颜色来表示，对应型号见表2。



    可有的厂家生产的SOD-80圆柱形玻封二极管除用黑圈表示负极外，还用代码2Y4-75Y（丝印、E24系列）代表BZV49系列稳压二极管，用代码C2Y4-C75 （E24系列）代表BZV55系列稳压二极管。这里不再举例。下面再说说相关贴片二极管特性及主要参数。
    （1）贴片整流全桥

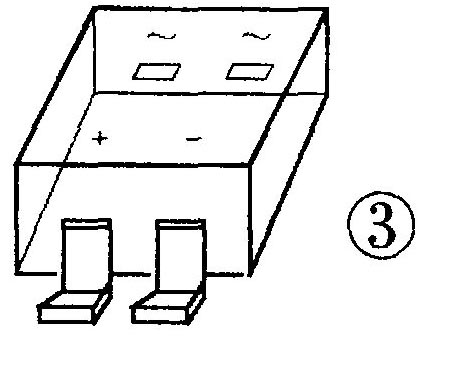

    贴片整流全桥通常是将工频（50Hz）交流电变成直流电，常用的规格是fM=3kHz、VR=400V、IF=1A、如图3所示。

    （2）贴片快恢复二极管
    常用贴片快恢复二极管的工作频率一般为几十千赫到几百千赫，反向恢复时间为几百纳秒到几十纳秒，反压可高达1千伏，正向平均电流一般为0.5A～3A，常用于电子产品的高频整流、DC/DC变换、脉冲调制解调、变频调速及USP电源等电路中。
