液晶电视易损集成电路----TM0xxxR、TNY277
来源:本站整理  作者:佚名  2015-05-18 09:45:53

    TM0xxxR系列离线型开关电源电流模式控制电路

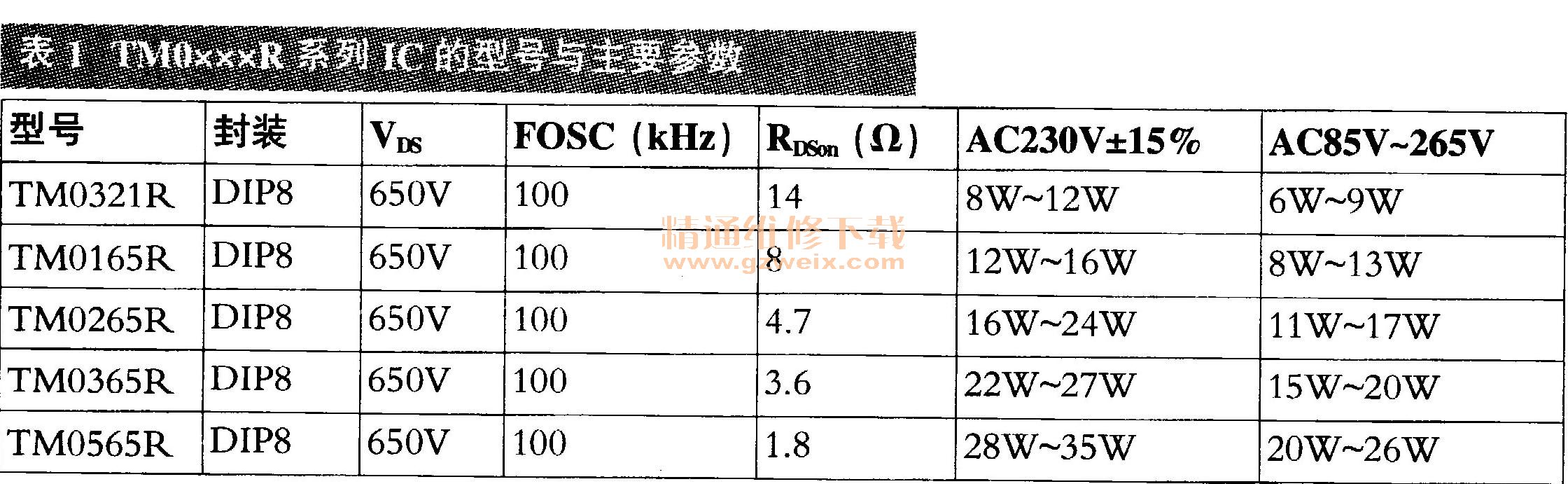

    TM0XXXR系列IC的具体型号有TM0165R、TM0265R、TM0365R、TM0565R和TM0321 R,这些IC的内部电路与引脚功能相同,主要区别在于输出功率有所差异,见表1。

    该系列IC为离线型开关电源电流模控制电路,具有以下特点:
    1.内部集成耐压650V的POWER MOS管,以满足低功耗的要求。
    2.在待机模式下,通过降低工作频率来降低功耗,同时输出稳定的工作电压。频率降低限制在20kHz(或21.5kHz)以下,防止产生音频噪声。
    3.用户定义软启动,以降低电磁干扰。
    4.工作电流可通过外部电阻进行调整。在芯片内部精密电流峰值电路的控制下,开关变压器的尺寸和次级整流二极管可以做得很小,降低系统成本。
    5.内置输入欠压保护、过热保护、过载保护和开环保护电路。在开环、过压或由短路引起的过载等状态下,芯片通过内部的保护电路使芯片切换到自动重启动状态。在自动重启期间仍可进行过压保护。
    6.具有频率修正功能,以降低EMI(电磁干扰)。
    7.开关频率可达100kHz,最大占空比为72%。
    8.低功耗待机模式,以满足欧盟要求。
    9.应用电路简单,输出电流容差在±5%之内。

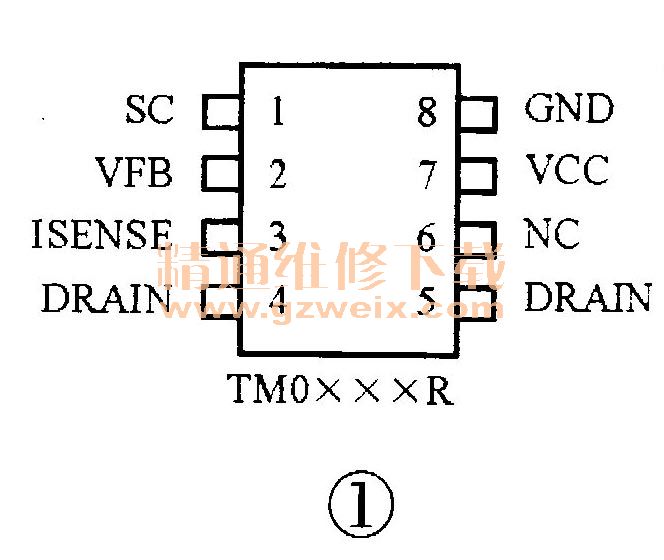

    10.采用DIP8封装,如图1所示,引脚功能见表2。该系列芯片的封装符合RoHS(Restriction ofHazardous Substances的简称,是由欧盟立法制定的一项强制性标准,它的全称是《关于限制在电子电器设备中使用某些有害成分的指令》)环保要求。

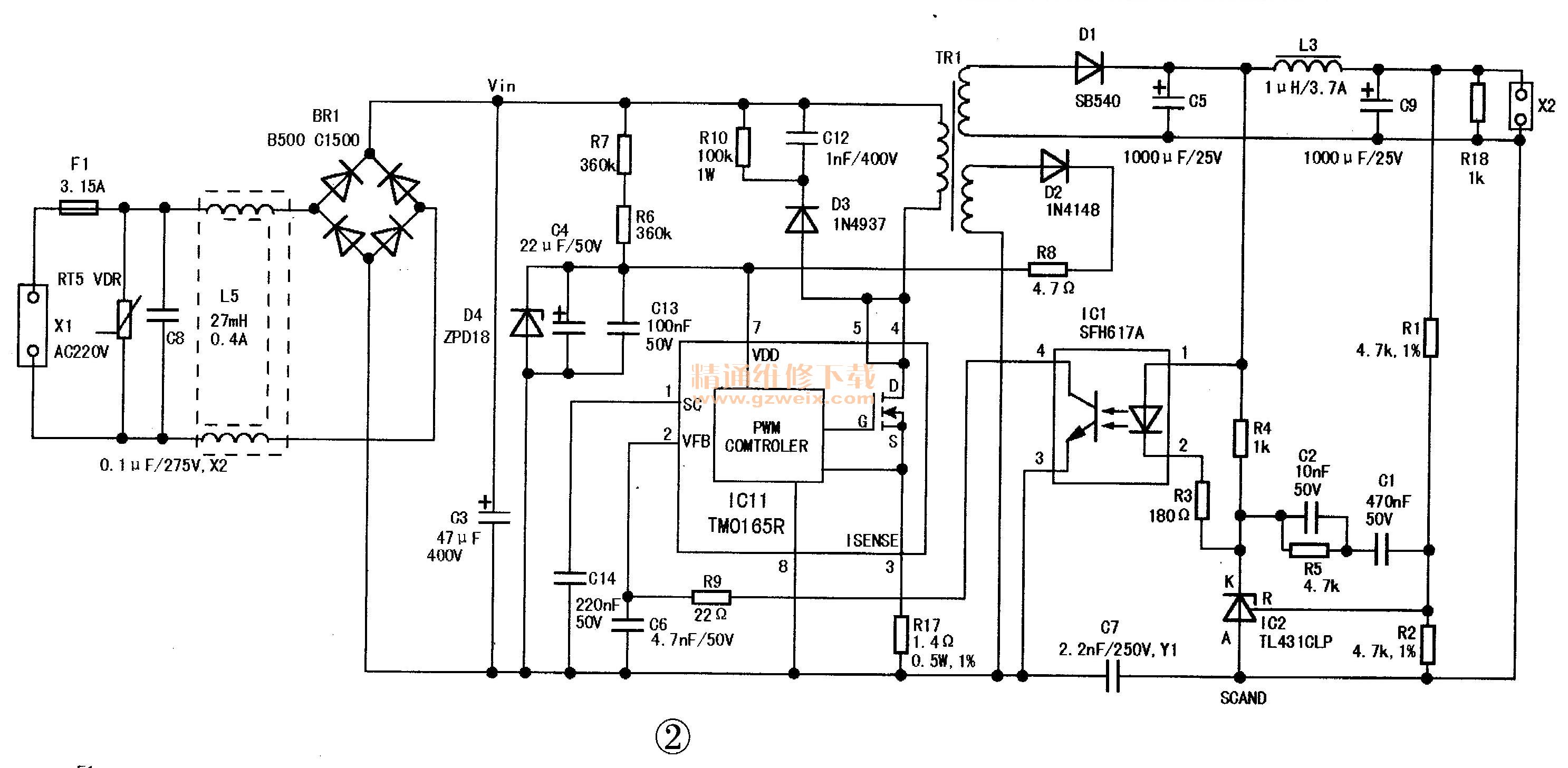

    采用TMOXXXR系列IC构成的开关电源具有电路简单、外围元件少、应用方便等优点,现已广泛用于卫星接收机、DVD/EVD及液晶彩电的副开关电源电路中,其典型应用电路如图2所示。

    开机后,约+300V的直流电压经电阻R7、R6降压后加到IC 11(TM0165R)的⑦脚,该脚电压达到13.5V时,IC内部电路启动,其内置的POWER MOS管工作于开/关状态,变压器TR1各绕组中产生相应的感应电压,由D2、C4整流滤波所得电压供给IC11的⑦脚,取代启动供电。
    当输出电压升高时,经R 1、R2分压后的电压也将升高,即加在三端精密稳压器IC2的R极上的电压升高,则IC2的K极电压下降,即光电祸合器IC1的②脚电压下降,流过IC1的①、②脚间电流增大,IC1中发光二极管的发光增强,则IC1的③、④脚间的光敏三极管的导通程度加深,相当于IC1的③、④脚间的等效电阻减小,这将导致IC11的②脚电压下降,在IC内部电路的作用下,开关管在一个周期内的导通时间减少,从而使输出电压下降,以达到稳压的目的。若输出电压下降,其稳压过程与上述相反。

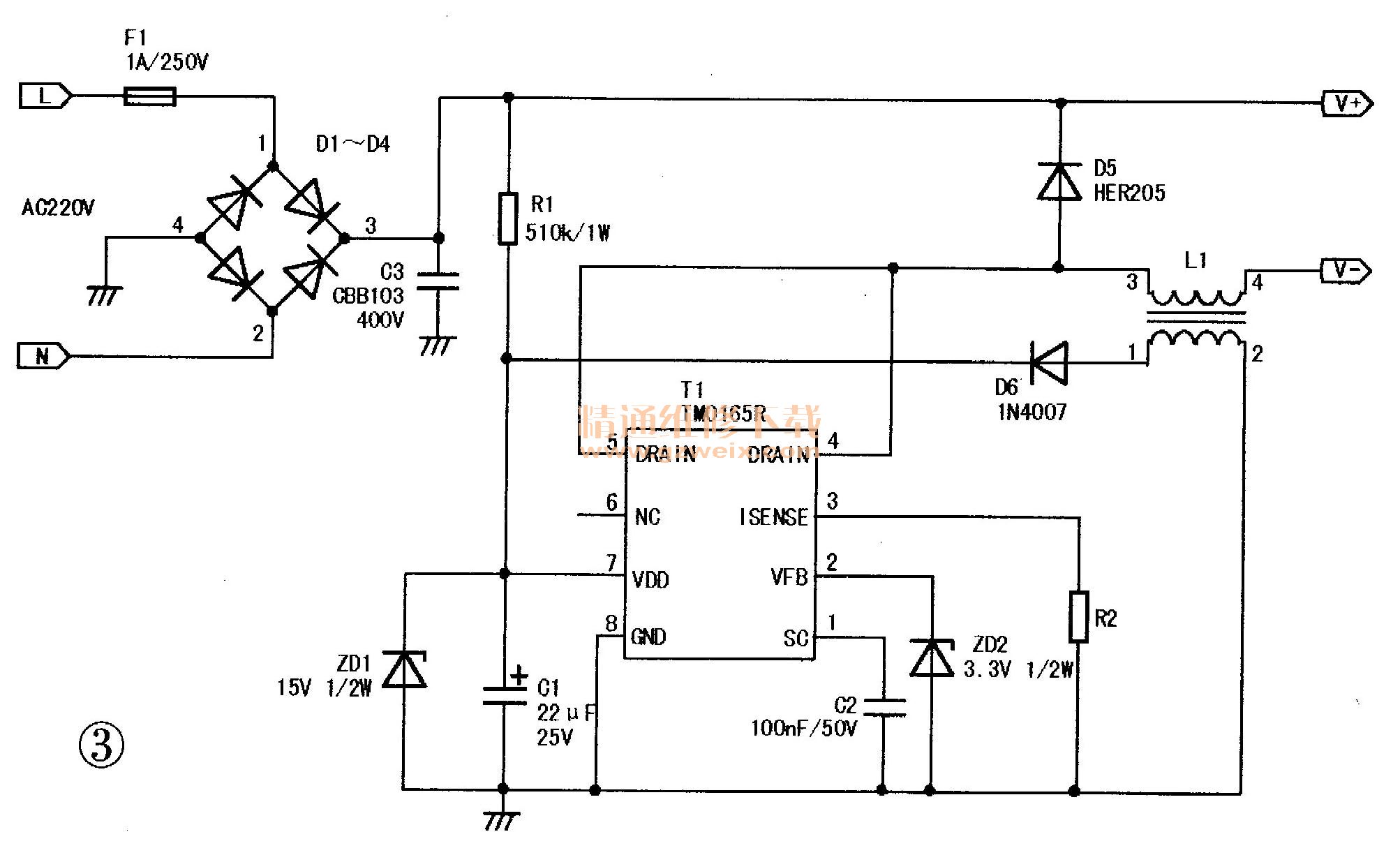

    另外,目前也有采用TMO165R制成低成本高性价比的LED照明灯电源,如图3所示。本电路是BUCK电路(降压式变换电路)的一种特殊接法,对于不同的输出功率只需调整输出滤波电感及限流电阻即可实现。电路的工作原理是利用一个稳压管限定IC最大占空比,调整限流电阻设定一个峰值电流,再通过设定L1的电感量即可调整电路的最大输出电压。

    在图3中,F1是保险管,异常时可熔断起保护作用。可选1A的保险管或几欧姆的保险丝电阻;C1是VCC滤波电容,起滤波储能作用,为IC工作提供一个稳定的工作电压,可在10μF~47μF之间选择,此电容影响启动延时;C2为软启动电容,改变此电容可调整软启动时间,可在47nF~200nF之间选择;C3为滤波电容,开/关时可提供部分能量以减小差模干扰,可选用103/400V的CBB电容;R1是启动电阻,给VCC电容充电,以提供启动时所需电流,可在330kΩ~1MΩ之间按需选取;R2为限流电阻,调整此电阻可改变脉冲峰值电流,可与L1一起调整输出功率,一般在0.5Ω~3Ω的范围内调整;ZD1是VCC稳压管,钳位VCC电压以保护IC,可在15V~20V之间选择(若输出电压不会有空载或太大变动的情况,也可合理设计辅助线圈电压,无需此二极管)ZD2是最大占空比限定稳压管,调整此稳压管的稳压值可改变最大占空比限制,一般在2.7V~3.3V间选择;D1~D4是整流二极管,可选用普通的1N4007型二极管;D5是续流二极管,在IC关断期间给电感提供一个续流回路,可按电流大小选耐压不低于400V,电流为1A~2A的快恢复二极管;D6是VCC整流二极管,将辅助线圈中产生的感应电压进行整流,然后供给IC。
    L1是滤波电感,其主线圈在开/关时起滤波储能作用,平缓输出电流波峰,其辅助线圈提供VCC供电,其输出电压与匝数比正比例。在实际应用时,应根据外接的LED数量来选择L1,例如要驱动12串24只串联的LED,按单颗LED需2.8V~3.3V压降,电流需20mA计算,输出电压应约为75V,电流为240mA、因IC工作频率为100kHz,这样可计算出L1初级线圈电感量约为500RH,匝数约为130匝。再来计算辅助线圈的匝数,根据IC工作电压为8.5V~21V这一要求,选择14V的辅助电压,按输出电压与VCC的比例75/14确定匝比为5.35,则VCC绕组可定为130/5.35=24匝。
