液晶电视易损集成电路－－－－TM0xxxR、TNY277

来源：本站整理作者：佚名 2015-05-18 09:45:53

    TNY277（TNY274 - 280）高效离线式开关电源芯片
    TNY277属于TinySwitch-III产品系列。该系列产品为高效离线式开关IC，型号有TNY274P/G、TNY275P/G、TNY276P/G、TNY277P/G、TNY278P/G、TNY279P/G、TNY280P/G、其差别在于输出功率不同，在AC85V～265V的情况下，典型输出功率分别是5W、6W、7W、8W、10W、12W、14W。在液晶彩电的待机开关电源（又称副开关电源）中，TNY275P/G、TNY276P/G、TNY277P/G采用得较多。
    该系列IC集成有一只耐压700V的功率MOSFET、振荡器、高压开关电流源、电流限流（用户可选）及热关断电路，采用开／关控制方式，提供了一个灵活的设计方案，并且可实现更低的系统成本及更大的输出功率范围。

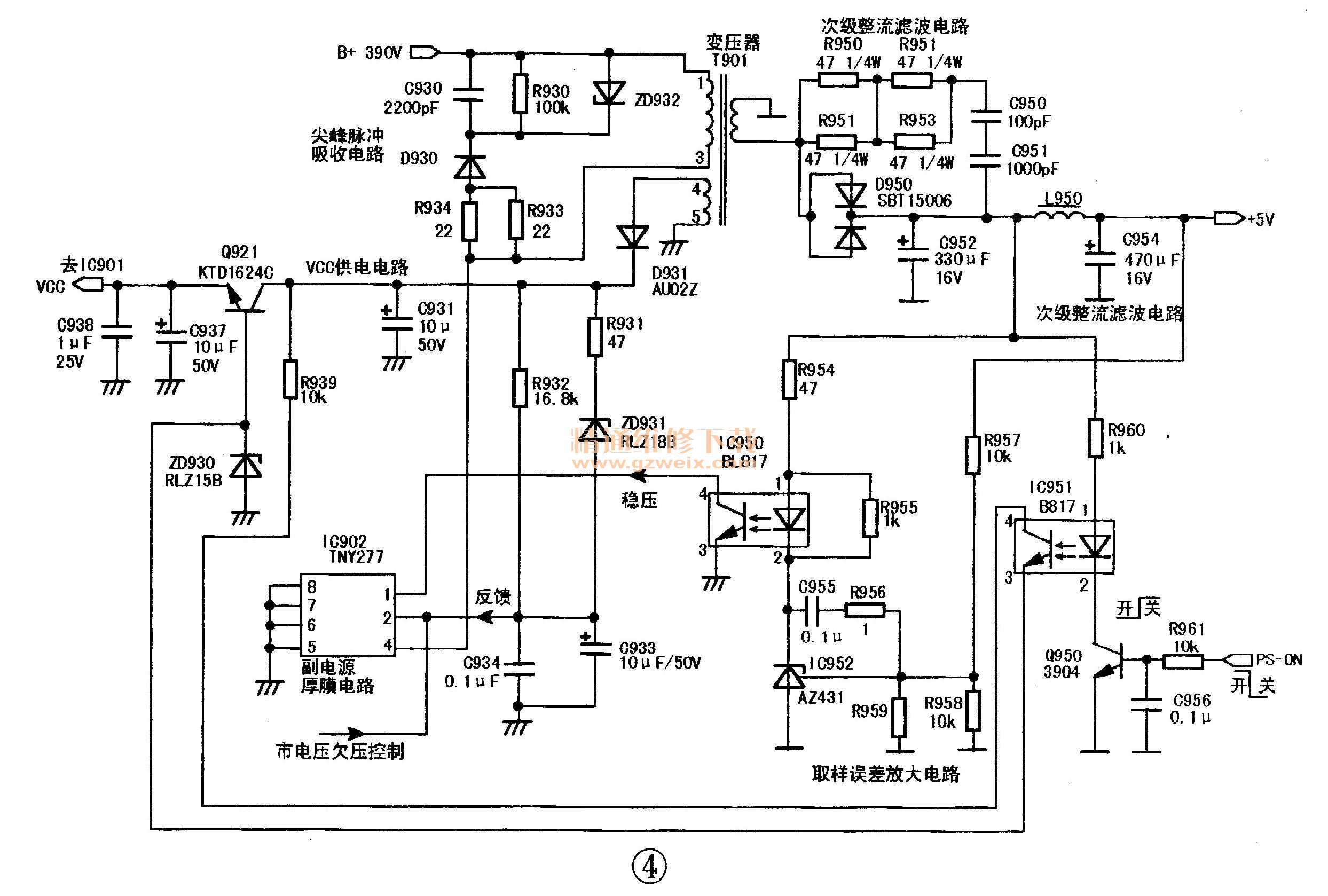

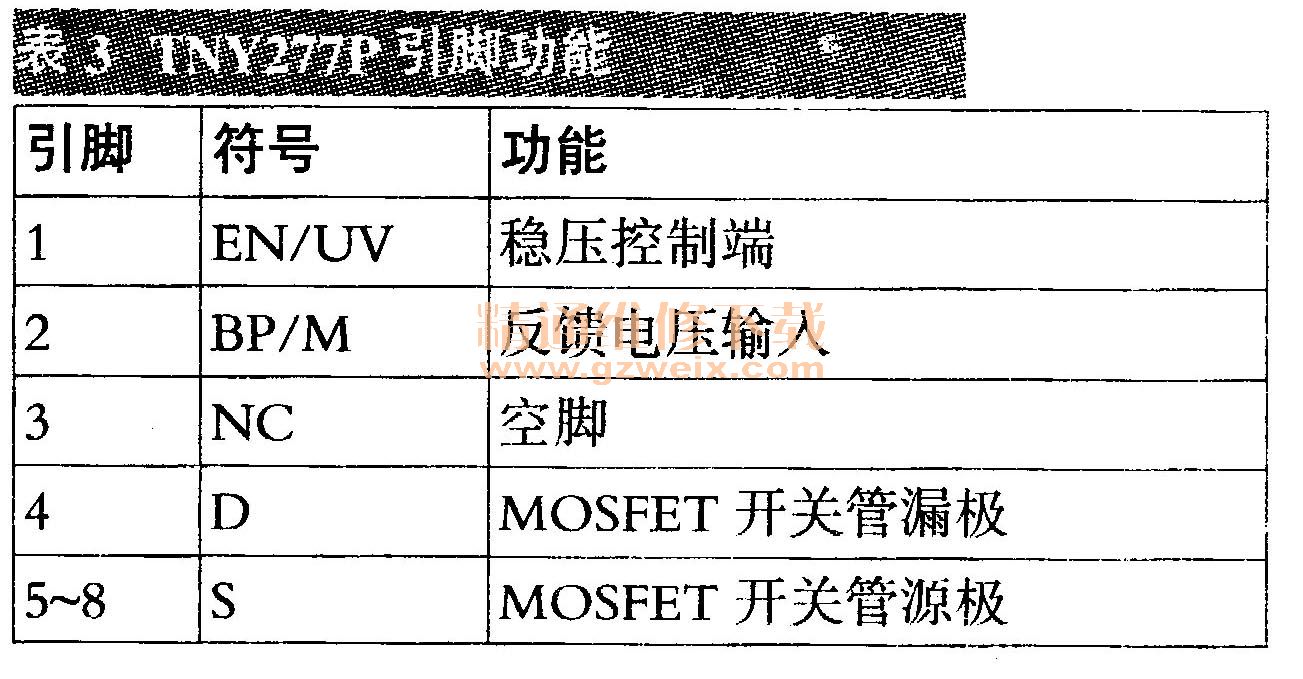

    该IC采用8脚封装，TNY277P在长虹LT26510液晶彩电中的应用电路如图4所示，其引脚功能见表3。
