STR- Vila开关电源厚膜电路
STR-V512是三肯公司生产的开关电源厚膜电路，用在长虹GP02， GP09型液晶彩电开关电源中，如图1所示，其引脚功能与实测数据见表1。
接通电源后，STR-V512 （IC800 ）⑧脚输入300V电压，经内部限流电路处理后得到约800 RA左右的电流向④脚外接电容C813充电，当电容C813正端电压上升到17.5V时，IC800内部振荡电路启动，输出开关脉冲经内部驱动电路放大，加到内部大功率MOs开关管的G极，MOs开关管导通，T806初级①-③绕组有电流流过，T806次级开始输出电压，副电源启动。
副电源启动后，因内部限流电路提供的电流在启动过程中逐渐被消耗，IC800④脚电压将逐渐下降，如果没有足够的电流及时维持振荡，在IC800④脚电压下降到10V以下时，振荡电路将停止工作。为避免振荡电路停振，电路中设计了由R810A、D817等元件组成的供电电路。STR-V152副电源启动后，T806的④一⑥绕组输出的感应脉冲经R810A限流、D817整流、C813滤波后，得到约22V的直流电压，给IC800④脚供电，保证IC800内部振荡电路继续工作。
STR-W5667开关电源厚膜电路
STR-W5667在海信TLM3277型液晶彩电中的应用电路如图2所示，当主电源工作后，主电源输出启动电压Vcc1（约40V）加到电阻RE035， RE036上，其中点电压是30.3V，接VE002基极，VE002的发射极接STR-W5667 （NE003 ）⑥脚（Vcc，供电端），此时VT-002反偏截止。当小信号处理部分出现故障时，Vcc1（40V ）电压会较大幅度下降，VE002的基极电压也会相应下降，此时VE002会进入导通状态，则Vcc2 （22.5V）经VE002、RE034加到NE003⑦脚，⑦脚电压上升，使其内部振荡器停振，则停止输出24V背光灯供电，背光灯自动关闭。
STR-W6251/2/3电流模式控制型开关电源lc
STR-W6251、STR-W6252和STR-W6253均为PWM电流模式控制型开关电源IC，内部电路与引脚功能相同，仅是输出功率有所差异。该系列IC内置耐压650V的MOSFET管和振荡频率为67kHz的PWM控制器，轻负荷时处于间歇振荡状态，以降低待机功耗。

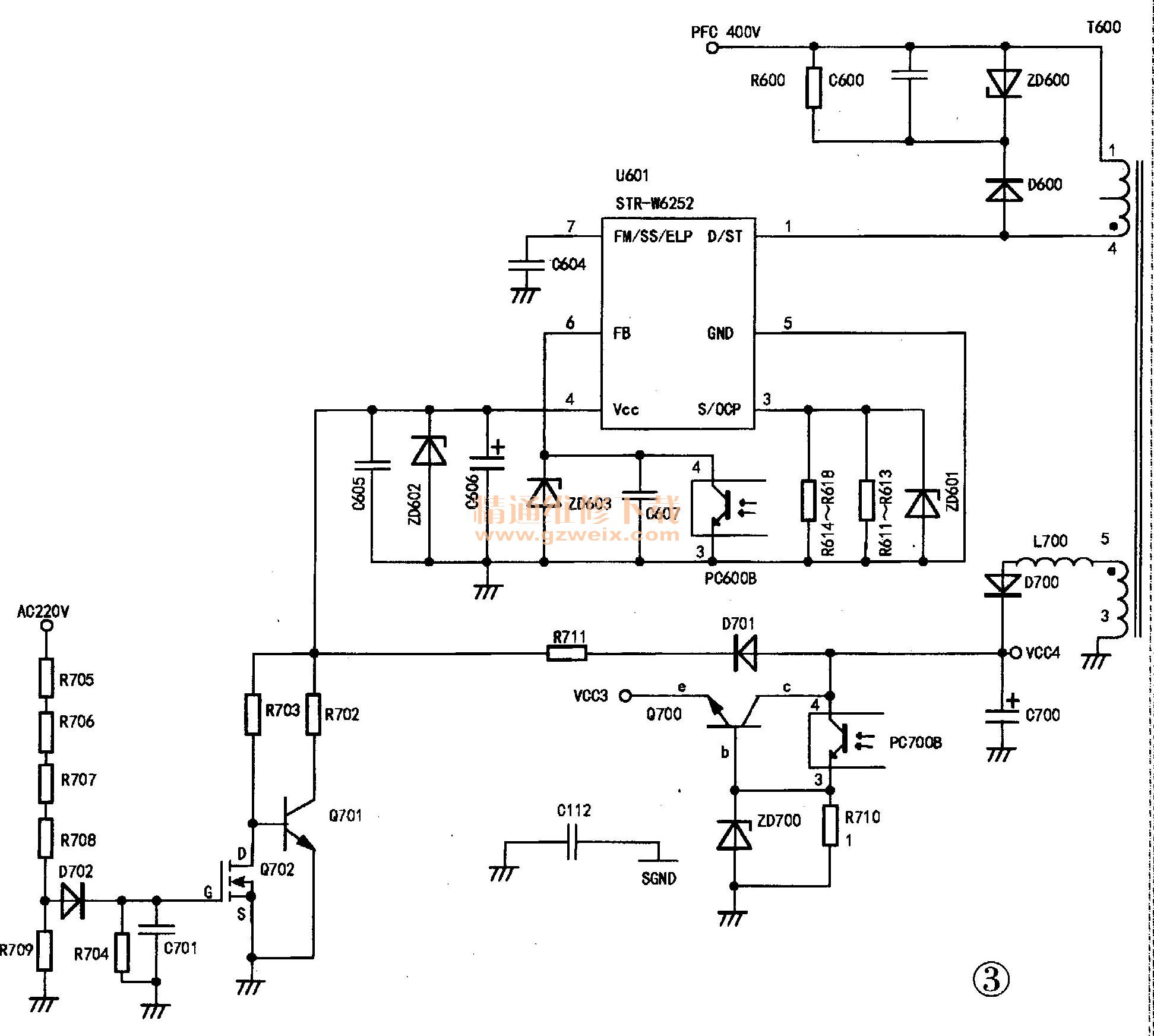

STR-W6252在长虹FSP107-2PS01二合一电源板（主要配用LG 26英寸屏，直接驱动CCFL灯管）中的应用电路如图3所示。引脚功能及实测电压见表2。
