PFC电路产生的400V电压通过变压器T600的①-④绕组加到STR-W6252 （U601）内部MOs管的漏极，经内部软启动电路向④脚外接电容C606充电，当电容C606两端的电压升到8.9V时．U601开始振荡，T600的①-④绕组中有电流通过，此时T600③-⑤绕组通过互感产生感应电动势，经D700整流、C700滤波后得到18.69V电压（待机时为18.83V） ，一路通过D701整流、C606滤波、ZD602稳压后加到U601。脚，形成二次启动供电；另一方面，该电压加到Q700，经Q700控制后加到IC 120的⑧脚，为PFC振荡IC提供工作电压。当U601内部得到一个稳定的启动供电后，内部振荡器持续进行振荡，T600次级将产生电动势，整流滤波后输出一个5VSTB电压，给控制系统；二次开机后，输出12V电压供整机使用。

    STR-W6756高效大功率厚膜电路
    STR=W6756是三肯半导体公司生产的一款高效大功率厚膜电路。该模块内置反馈型控制器和高耐压金属氧化物场效应管，在准共振工作方式的基础上增加了Bottom-Skin（底部跳过）功能，即当电源带较轻负载时（如待机状态），厚膜块内部MOS管以间隙振荡方式工作，降低电源的功耗，从而提高电源效率。

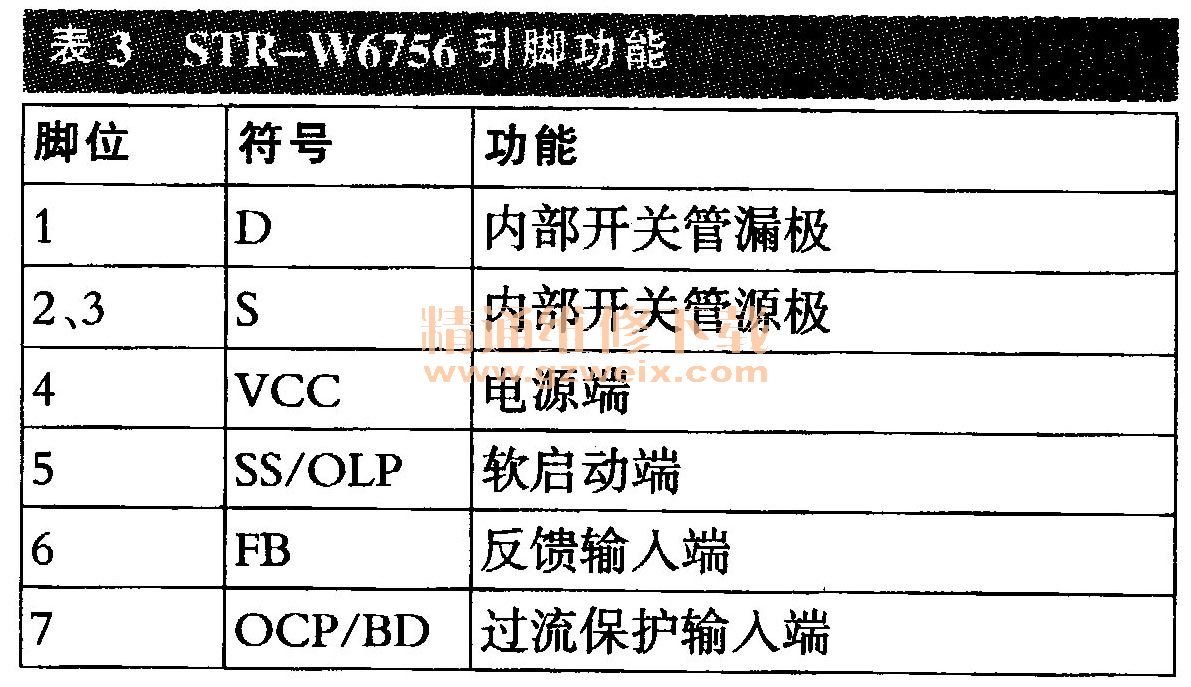

    另外，该模块还内置过压、过流、过载保护电路，并设有最大导通时间限制电路，其引脚功能见表3。

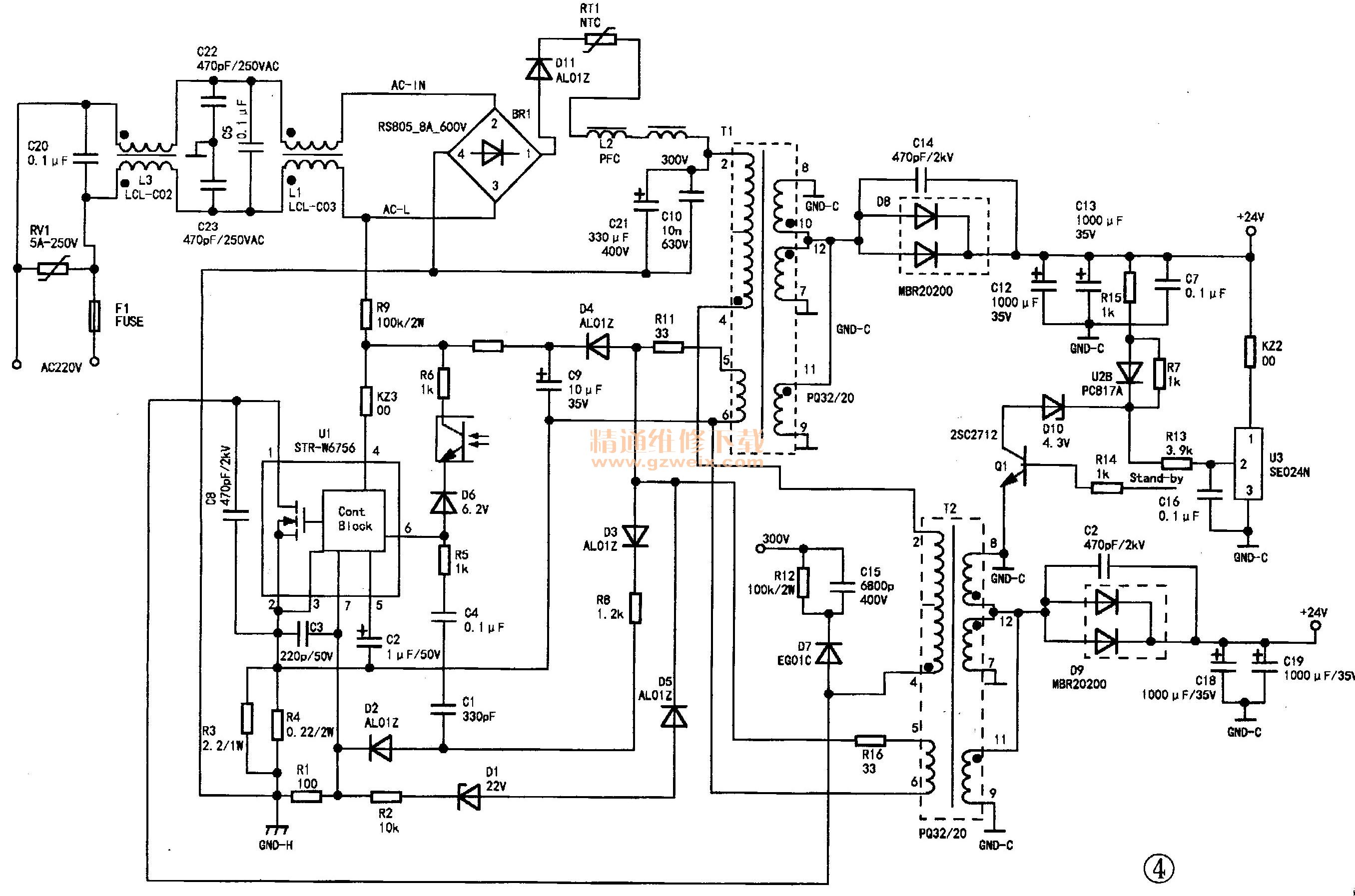

    STR-W6756在长虹LP06机芯液晶彩电开关电源中的应用电路如图4所示，C21两端300V左右的直流电压经开关变压器T1的②-④初级绕组和T2的②-④初级绕组加到厚膜块U1（STR-W6756 ）①脚，进入内部场效应管的漏极。同时，220V交流电压经BR1的一臂整流后，再经R9降压，给STR-W6756的④脚外接电容C9充电。当C9两端电压（即STR-W6756的④脚电压）达到18.2V时，STR-W6756内部振荡电路工作，产生驱动脉冲，经驱动电路送至内部场效应开关管的栅极，控制STR-W6756内开关管工作在开关状态。开关管导通时，开关变压器T1、T2的各级处于储能状态；STR-W6756内的开关管关断时，T1、T2的次级各绕组通过各自的整流二极管和滤波电容释放能量，给后级各负载供电。
    开关电源启动后，T1的⑤-⑥绕组将产生感应电压，经R11限流、D4整流、C9滤波后得到约20V的电压，向STR-W6756的④脚提供持续的工作电压。



    稳压控制的过程如下：设某一时刻24V三极管电压升高，U3的①脚电压随之升高，取样电压也随之升高，经U3内部分压电阻R1，R2分压后的电压升高，U3内部三极管导通能力增强，导致U3的②脚电压下降，流过光祸合器U2中发光二极管的电流增大，其发光强度增强，则光敏三极管导通加强，光敏三极管c-e极等效电阻减小，使输入到STR-W6756的⑥脚电压上升，驱动脉冲占空比下降，STR-W6756内部开关管提前关断，从而使输出电压降低，达到稳压的目的。当24V电压下降时，其控制过程与上述工作过程相反。
