这里“C杂散”指晶体元件周边电路的分布电容。资料介绍PCB电路板的分布电容多为5pF～6pF。
    按照基本装置与功能，晶体振荡器可分为SPXO、TCXO、VCXO等多种，见表1。

    石英振荡器（SPXO）：不加温度控制及温度补偿的石英振荡器。频率、温度特性依靠石英振荡晶体本身的稳定性。
    温度补偿石英振荡器（TCXO）：附加温度补偿回路，减少其频率因周围温度变动而变化的石英振荡器。
      电压控制石英振荡器（VCXO）：依据外来的控制电压，使输出频率能够变化或调变的石英振荡器。
      恒温槽式石英振荡器（OCXO）：以恒温槽保持石英振荡器或石英振荡晶体在一定温度，控制其输出频率在周围温度下也能保持极小变化量的石英振荡器。

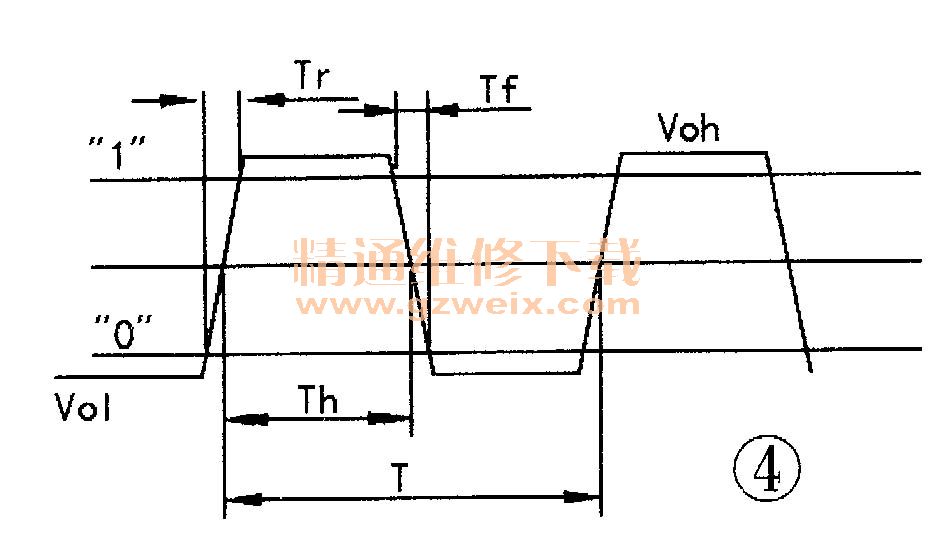

几款常用晶体振荡器的主要参数见表2。其中，标称频率是指频率中心值，频率偏差是指全温度范围内频率偏移量，温度范围是指器件经历的环境温度，输入电压是指工作电压，输入电流是指工作电流。起振时间是指从加电开始计时到晶振振荡到标称频率（含频差）所用的时间，如图4所示，上升时间（Tr）表示“0”电平上升到“1”电平的时间，下下，降时间（（Tf）表示从“1”电平下降到 “0”电平的时间；占空比DUTY =Th/T X100%，典型值为45%～55%。除了以上四种振荡器外，随着 PLL、Digital、Memory技术的发展，其他功能的多元化石英振荡器也正在快速地出现。
