    NCP1650功率因数校正IC
    NCP1650是美国Onsemi公司于2002年3月新推出的功率因数校正集成电路专利产品，可对AC85V～265V、50Hz或60Hz交流电源系统的功率因数进行自动校正，大大提高电能利用率，达到节能目的。NCP1650采用固定频率、平均电流式脉宽调制器，可广泛用于服务器等设备的交流电源系统中，并可作为分布式电源系统的前端校正器，构成1kW以下的功率因数校正器，功率因数可达0.95～0.99，其引脚功能见表6。

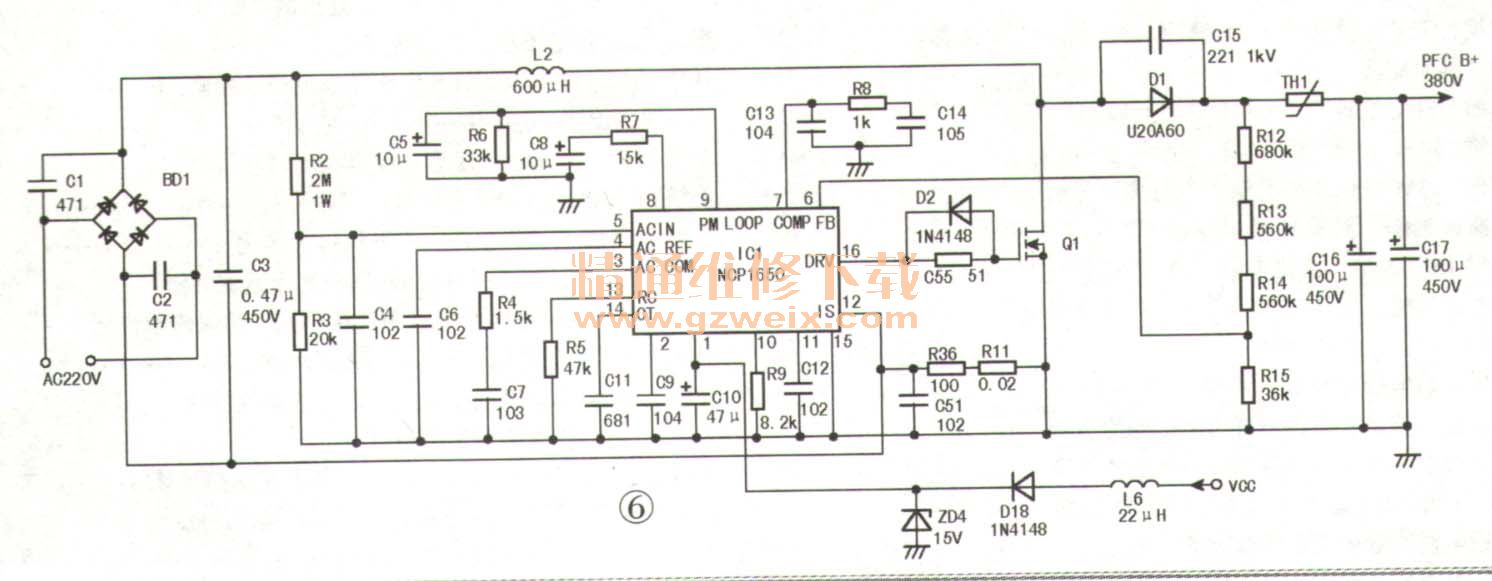

    该IC在TCL－LCD40A71P液晶电视中的相关电路如图6所示，桥堆BD1整流后输出约300V的直流电压，经IC1（NCP1650）、Q1等元件组成的功率因数校正电路后，由D1整流、C16、C17滤波得到约380V的直流电压。
