4.AIC1735
    AIC1735是一款低压差三端稳压器，采用SOT-223和TO-252两种封装（见图4a）。主要性能：输入电压：VOUT+1V-12V；输出电压：1.8/2.0/2.5/2.7/3.0/3.3/3.5/3.7/3.8/5.0/5.2V（由型号后的两位阿拉伯数字决定，比如：AIC1735-50，表示输出电压为5.0V，如此类推）；输出电流：500mA；输出过流限制：700mA（TO -252封装）；输入／输出最低电压差：650mV；电压输出精度：2%。
AIC 1735典型应用电路见图4b。

    5.AIC1737
    AIC 1737是一款超低压差三端稳压器，采用SOT89-3封装（见图5）。主要性能：输入电压：2.5V-12V；输出电压：1.8/2.0/2.5/2.7/3.0V（由型号后的两位阿拉伯数字决定。比如：A-IC1737-30，表示输出电压为3V、如此类推）；输出电流：300mA；输出过流限制：440mA；输入／输出最低电压差：180mV；电压输出精度：2%。

    AIC1737典型应用电路见图4b。
      6.AIC1739

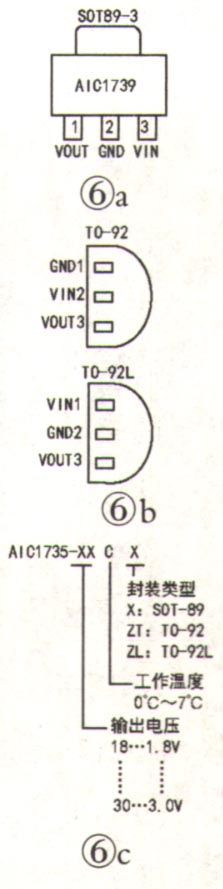

    AIC 1739也是一款超低压差带过流、过热保护的三端稳压器，采用SOT89-3、TO-92及TO-92L三种封装（见图6a、6b）。主要性能：输入电压：2.3V-12V；输出电压：1.8/2.0/2.5/2.7/3.0V（由型号后的两位阿拉伯数字决定。型号后面的数字及字母含义见图6c）；输出电流：300mA；输出过流限制：440mA；输入／输出最低电压差：180mV；电压输出精度：2%;过热保护温度：150℃。

    AIC1739的典型应用电路见图4b。
      7.AIC 1740
    AIC1740是一款功耗0.85W的低压差带过流、过热保护的三端稳压器，采用TO-251、TO-252及SOT-223封装（见图7a、7b、7c）。需说明的是：AIC1740中的SOT-223封装的型号部分厂商采用代码“AZ”表示，输出电压值用AZ后面的两位阿拉伯数字表示。比如：AZ18，表示输出电压为1.8V……依次类推。主要性能：输入电压：3.0V～12V;输出电压：1.8/2.0/2.5/2.7/3.0V（由型号后的两位阿拉伯数字决定。型号后面的数字及字母含义见图7d）；输出电流：500mA；输出过流限制：650mA；输入／输出最低电压差：900mv；电压输出精度：2%；过热保护温度：150℃。

AIC1740典型应用电路见图4b。
