北京现代悦动变速器不能挂挡故障检修
来源:汽车维修技师  作者:佚名  2018-11-21 08:50:03

    一辆行驶里程约3.6万km、配置1.6L发动机的北京现代悦动轿车。客户反映:该车无法从P挡退出(如图1所示),已经不能行驶了,于是安排施救拖车进店检查。

    故障诊断:技师接车后先进行常规检查,用手扳排挡杆无法从P挡位移出,采用应急按钮确军锁后,挡位能正常移动,如图2所示。

    同时发现踩制动踏板时排挡杆处听不到P锁电磁阀的“嗒嗒”声,但制动灯正常点亮。
    检查P挡锁止电磁阀供电正常(如图3所示),试着更换P挡锁止电磁阀(如图4所示),还是不能正常工作。

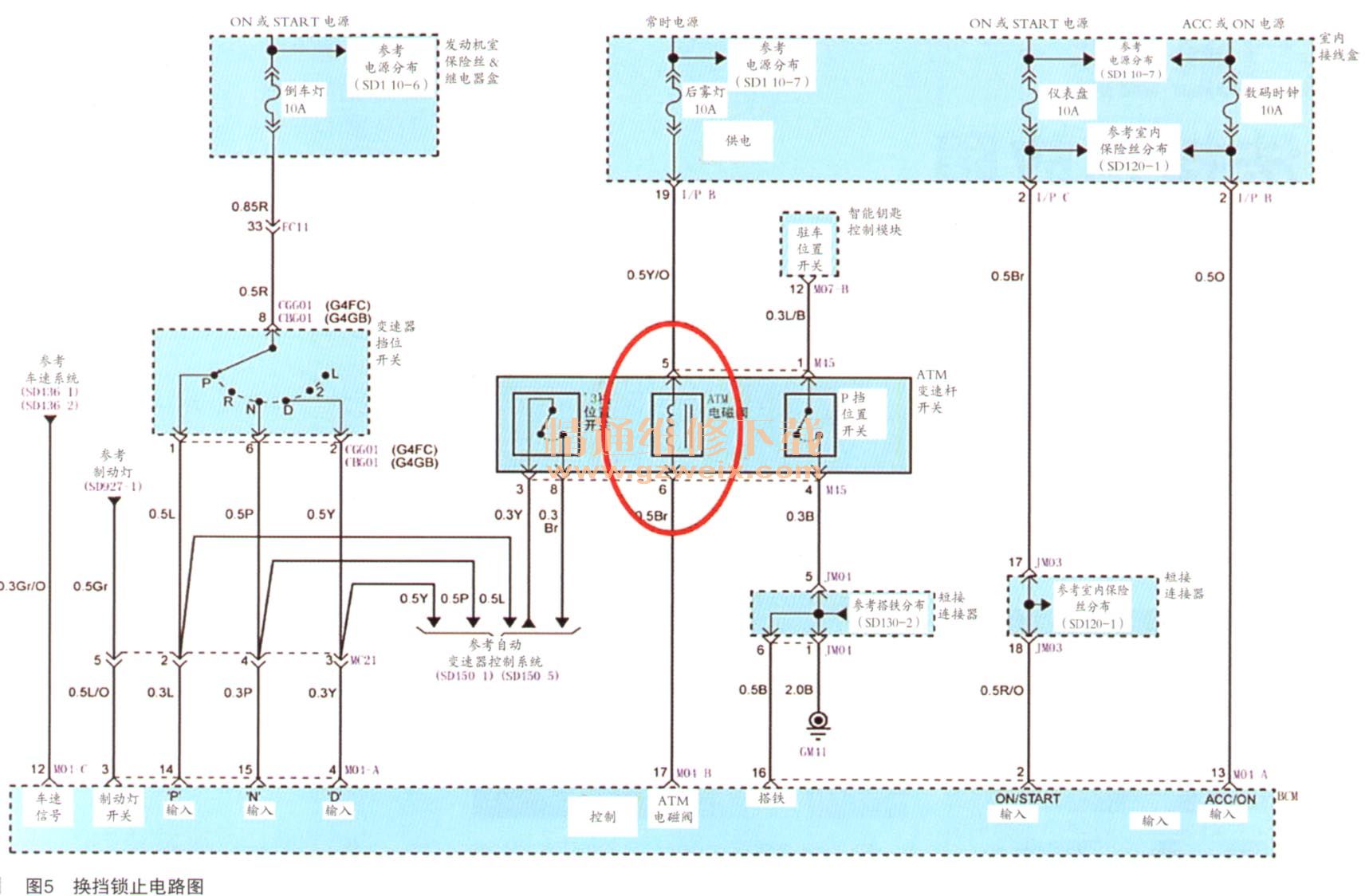

    查着相关电路图并根据换挡锁止电路图分析。



    电磁阀由室内接线盒的后雾灯保险丝供电(正常),接地由BCM控制,如图5所示。

[1] [2]  下一页
