6. 所替换的行输出变压器聚焦电压调整范围不能覆盖显像管所要求的电压值时的处理

用不同型号的行输出变压器代换后，有时还会发现显像管聚焦不良，且通过调整聚焦电位器也无法调至最佳聚焦。这种情况主要是因各种机型采用的彩色显像管最佳聚焦电压不一定相同。当所替换的行输出变压器聚焦调整范围不能覆盖替换机显像管所要求的聚焦电压值时，就会出现聚焦不良现象。产生这种故障的原因一般有以下两种情况。

( 1) 聚焦电压太高

这种情况比较容易处理，一般可以再用一只独立的聚焦电位器串接在所替换的行输出变压器与显像管聚焦极之间，进行二次分压。不过，这种方法要特别注意新增电位器应有良好绝缘和有效的防弧，并应牢固地固定。聚焦电压太高的处理方法如图 13 所示。

( 2)聚焦电压不足

如果聚焦电压稍嫌不足，可以通过逐渐少量地减小行输出管集电极对地电容 (即递程电容)的容量值来解决。不过，这种方法是有限度的。因为减小阻尼电容，就会使行输出管集电极(即行输出变压器初级)的脉冲峰值电压上升，同时也会使行输出级电流增加。

由于聚焦电压只是阳极高压的 1/6～1/4，高压的增加对聚焦电压的提高不会有明显的效果。即使行输出管可以承受脉冲峰值的升高及发热的增加，但高压的过分提升还会造成行幅度的明显缩小。因此，所替换的行输出变压器的聚焦电压明显不足时，可用以下几种方法之一来解决。

方法一：另用一只黑白电视机的行输出变压器来

取得所需的聚焦电压法

。

①取一只 31 cm（12 英寸）或 35 cm（14 英寸)黑白电视机上用的行输出变压器(可用分体式的)；

②将黑白电视机行输出变压器初级绕组的冷端(即接供电端或电压提升端)接地，另一端则根据实际需要选择接行输出管集电极端或所替换的行输出变压器的适当抽头上，取得 40～120 V(峰峰值)的正向行脉冲电压 (如果所替换的行输出变压器上无合适的正向行脉冲可取，也可在所替换的行输出变压器上另绕一个附加绕组，以取得一个合适的行脉冲)；

③将这个黑白电视机的行输出变压器上所获得的数千伏的直流电压通过一独立的聚焦电位器进行分压后，提供给显像管聚焦极；

④在机内适当位置固定好黑白电视机的行输出变压器，并用环氧树脂将原行输出变压器聚焦电压输出端密封好；

⑤调整新设的聚焦电位器的电阻值，使图像清晰即可。

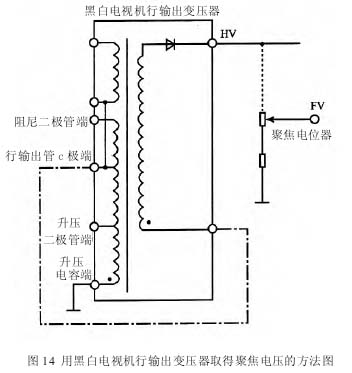

用黑白电视机行输出变压器取得聚焦电压的方法如图 14 所示。
