1.高压板的功能
在液晶彩电中，高压电路一般独立做成一个条状电路板，且输出的交流电压很高，故高压电路俗称为高压板或高压条。其实，关于高压板还有很多叫法，如逆变电路或逆变器(Inverter)、背光灯驱动电路、背光灯电源等，由于这些叫法大都为人们所接受，因此，本文对这些叫法并不做统一。
高压板的作用是为液晶显示屏的CCFL（冷阴极荧光灯）提供工作电源。CCFL的工作电压很高，正常工作时的电压为600～800 V，而启动电压则高达 1500～1800 V，工作电流则为 5～9 mA。为了满足 CCFL 背光源的要求，高压板需要有如下功能：

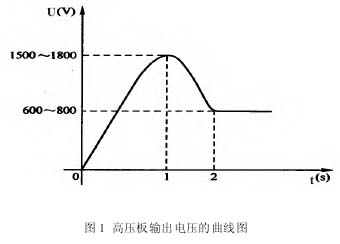

(1)能够产生 1500 V 以上的高压交流电，并且在短时间内迅速降至交流600～800 V，这段时间约持续 1～2 s，电压的曲线如图 1 所示。
(2)由于高压板提供电流的大小将影响 CCFL 的使用寿命，因此输出的电流应小于 9 mA，需要有过电流保护功能。
(3)出于使用的考虑，要有控制功能，即能够通过控制灯管的亮度和亮灭(待机时灯管熄灭)，这两个控制信号一般由主板上的 MCU 提供。
2. 高压板的识别

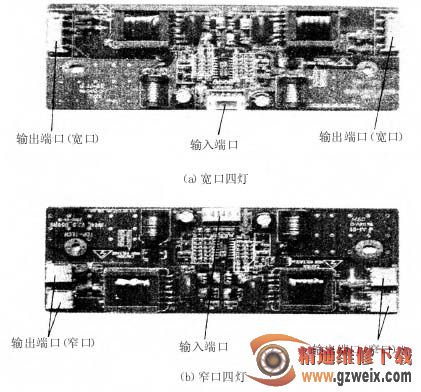

液晶彩电的灯管通常有两支、四支、六支、八支或更多，小屏幕液晶彩电一般为八支以下，随着屏幕尺寸的增大，所采用的灯管数也会相应增加。这就需要高压板也应适当配对，也就是说，这些灯管要分别由相应的高压板进行驱动。图 2～图 3 所示为常用的双灯管、四灯管和六灯管高压板实物图。
目前，液晶彩电高压板由电视生产厂家自行采购或生产，维修人员一般可以自行更换高压板组件，有条件的还可以自行维修。不过，有些高端液晶彩电为了保证整机的稳定性和可靠性，采用的液晶面板自身带有与背光灯单元完全匹配的高压板组件，一旦判定高压板出现故障，则对液晶面板进行整体更换。
