彩色电视行输出变压器的检测、代换与选用(三)
来源:本站整理  作者:佚名  2012-07-31 18:06:29

方法二:电阻分压法。

用电阻分压的方法从阳极高压上取出聚焦电压(同样也可取出加速极电压)。具体方法如图 15 所示。



改变 R1、R2 值,就可改变聚焦电压值。电阻值越大,输出的电压值就越高。聚焦电压的高低主要由R1 决定 (加速极电压主要由 R2 决定)。由于 R0、R1值较大,如无这样大电阻值的电阻器,可以用多只电阻器串联而成。聚焦电压(或加速极电压)调好后,最好将这些电阻器用环氧树脂密封在有机玻璃制成的小盒内(盒子的大小由实际情况决定,也可直接用绝缘较好的现成盒子或绝缘物密封好),以免高压放电。



方法三:行输出管电压整流法。

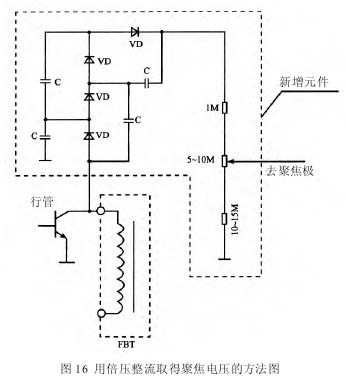

用行输出管集电极上的约 1000 V (峰—峰值)电压进行倍压整流的方法来获得所需聚焦电压,如图 16所示。





如果电压不够,可再加一级或几级倍压电路。图中电容器 C 的值可选用 100~2200 μF、耐压 2 kV 以上的,倍压整流二极管应选用高频高压硅粒子(例如2CGl 等型号),耐压应大于 2 kV。

上一页  [1] [2]
