三、场扫描部分波形
场扫描电路的波形主要有场振荡信号、场频锯齿波信号和场输出电路中的锯齿形脉冲信号以及负反馈支路的有关信号等。测量场扫描电路的波形时，示波器的扫描速度开关宜放在 5 ms/ 格档或 10 ms/ 格档。

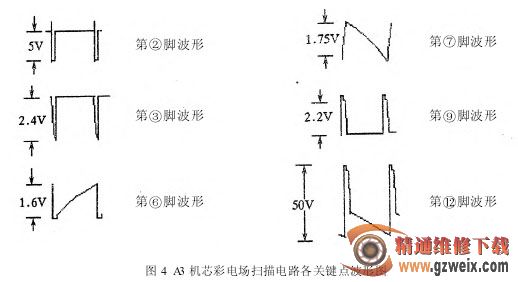

关注与重点：A3 机芯的场输出采用 LA7837 集成电路(见图 1，见上期)，能完成场扫描电路的全部功能。小信号处理集成电路 LA7680 的32脚（场激励输出端子）输出的脉冲，只作为 LA7837 内部场振荡电路的同步触发脉冲。场扫描电路出故障时，通过测量LA7680 的32脚的波形，就能知道故障出在 LA7680 还是 LA7837。LA768032脚输出的脉冲 LA7837 各测试点的 波 形 如 图 4 所示。

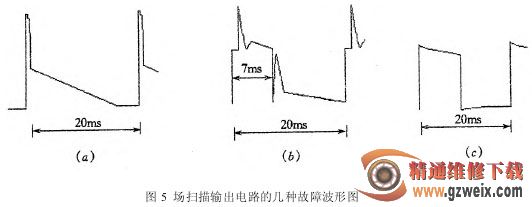

LA7837 的⑥、⑦脚的波形幅度，受 场 幅 度 电 位 器VR451 的控制，⑥、⑦脚的波形幅度过大时会引起12脚的波形下部截止而失真，见图 5(a)。故障表现是：一部分图像超出屏外，屏幕上的图像垂直方向拉长一些。
图 5(b)是 A3机芯场输出电容C462 失容时，场输出 集 成 电 路LA783712脚 （场输出端子） 的故障波形。特点是：波形失真，逆程时间增加，锯齿波幅度小，多了 微 分 尖 脉 冲 波形。故障表现是：场幅度小，且图像部分是一些杂乱的水平线。图 5(c)是 XINXING 牌 56 cm 彩电场输出电容失容时，场输出管中点故障波形。特点是：场逆程时间增加，锯齿波幅度极小。故障表现是：屏幕上仅有一个 3～4 cm 高的水平亮带。
四、行、场同步电路波形
(1)行、场同步电路中要检测的信号主要是复合同步信号、行同步信号和经过积分电路后的场同步信号。
(2)在 A3 机心中，对行、场振荡进行同步控制的行、场同步信号，是由小信号处理集成电路 LA768033脚（同步分离输入端子）送入的视频全电视信号产生的。全电视信号经内部的同步分离电路产生的复合同步信号分为两路：一路经积分电路取出场同步信号送入垂直分频电路，对分频后的场振荡信号进行同步控制，经同步后的场振荡信号由 LA7680 的32脚输出。
另一路作为基准信号送入鉴相电路 (水平相位鉴别)，对行振荡信号进行频率牵引和相位比较。行输出变压器 T471 的⑤脚的行逆程脉冲，经 RC 电路形成锯齿波比较信号，从 LA7680 的26脚加入，与行同步信号进行相位比较，控制水平振荡器的振荡频率，使之与发送端同步。
