分析检修彩色电视中波形检查的主要技巧(三)
来源:本站整理  作者:佚名  2012-09-23 07:35:48

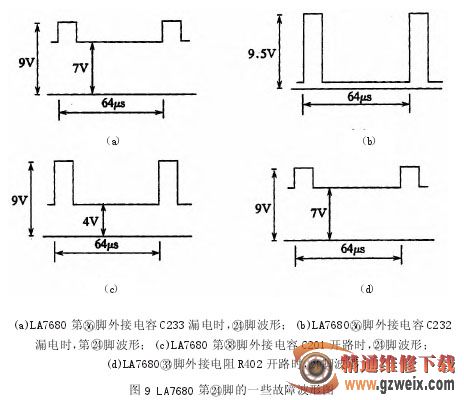

图 9 给出亮度通道关键点 LA768024脚亮度输出端子常见的一些故障波形。图 9(a)是 LA768036脚外接电容 C233 漏电时24脚的故障波形,特点是:直流分量变高,现象是无光栅。图 9(d)是 LA768033脚外接电阻 R402 开路时24脚的故障波形,特点与现象与图9(a)相同。图 9(b)是 LA768036脚外接电容 C232 漏电时24脚的故障波形,特点是:直流分量变低,故障现象光栅“白板”。图 9(c)是 LA768038脚外接电容C201 开路时24脚的故障波形,特点是:直流分量变高,故障现象为亮度极暗。



六、色度通道波形

色度通道的信号由接收到的信号和本机产生的信号两种信号组成,需检查的信号有色度信号F、色度信号的两个分量 FU和 FV,色同步信号、色差信号以及色同步选通脉冲和副载波振荡信号等。色度信号 F、色度信号的两个分量 FU和 FV,色同步信号、色差信号都必须在接收彩条信号时测量;而本机产生的副载波振荡波形和色同步选通脉冲在不接收信号就可测量。



(1)测量时扫描速度一般可置10 μs/格或20 μs/格档,在测量色副载波振荡波形时置0.2μs/格档美的,Y 轴衰减调至便于观察为宜。
