待机电源工作过程：IC7401的⑦、⑧脚内部含有启动电路，D7401整流、C7401滤波后的+300V电压经T7401的初级绕组加到IC7401的⑦、⑧脚，然后通过内部的恒流源向⑤脚外的电容C7404, C7406充电，电压随之慢慢上升。当⑤脚电压上升到20V时，IC内部的振荡电路开始工作，驱动IC内部的开关管周期性地导通和截止，在T7401的初级形成变化的磁场，然后通过T7401的互感作用将能量传送到次级绕组。
次级辅助绕组②脚产生的脉冲电压分两路：一路经D7403整流、C7406滤波，得到的20 V电压加到IC的⑤脚上，作为IC稳定工作时的电源电压。如果辅助绕组不能产生正的脉冲电压为VCC端补充供电，或是D7403开路，⑤脚电压就会不断地升→降→升→降，变压器T7401也会发出“吱吱”的间歇响声；另一路经D7404整流、C7407滤波，产生的20V电压送往Q7701的源极，然后通过Q7701加在IC7301上，作为IC7301的供电电压。
次级负载绕组⑦、⑧脚的脉冲电压，经D7603整流、C7601滤波得到6V电压，作为A板的待机工作电压。
待机电源的稳压电路主要由R7603, R7604,R7605 , IC7601, PC7401和IC7401的④脚内部相关电路组成。该稳压电路的结构和工作过程与常见的稳压电路相同，不再分析。
开关管的过流保护：流过开关管的电流过大时，会烧坏IC内部的开关管，为此设置了过流保护电路。IC7401的①脚既是开关管的源极，又是过流保护取样电压输入脚，内接过流保护电路。R7403 , R7404为过流取样电阻。当开关管电流过大时，在R7403 , R7404上产生的电压升高，就会触发①脚内部的过流保护电路进入工作状态，输出控制信号关闭开关管，防止烧坏IC。
图2中的R7413, D7408, D7402, R7402, C7402组成了尖峰脉冲吸收电路。在开关管突然截止时，T7401初级产生的尖峰脉冲是④脚为正、⑥脚为负，该尖峰脉冲使D7408,D7402导通，向C7402充电，同时R7402流过电流，把尖峰电压吸收。
R7408, P,7409, P,7406, R7411和IC7401的②脚内电路组成市电稳压的前馈电路。220V电源经过桥式整流，但不经大电解电容滤波，以全波脉动的电压加到R7408上端，经R7409 , R7406 , R7411分压后，加到IC7401的前馈输入端②脚。当市电升高时，②脚的市电取样电压也升高，②脚内的前馈控制电路就会使大功率开关管的导通宽度变窄，使开关电源输出的电压不会随市电电压的升高而升高，而是保持不变，这样做可以使开关电源对市电电压稳压范围变宽。另外，电路中还将开关电源辅助绕组产生的20V电压经R7410后加到IC的②脚，因为变压器辅助绕组产生的20V电压也与开关变压器负载绕组输出的6V主电源成正比，因此，把辅助绕组产生的20V电压经R7410加到IC的②脚，也能够起到稳定开关电源输出电压的目的。
三、IC7201、IC7301的供电电路

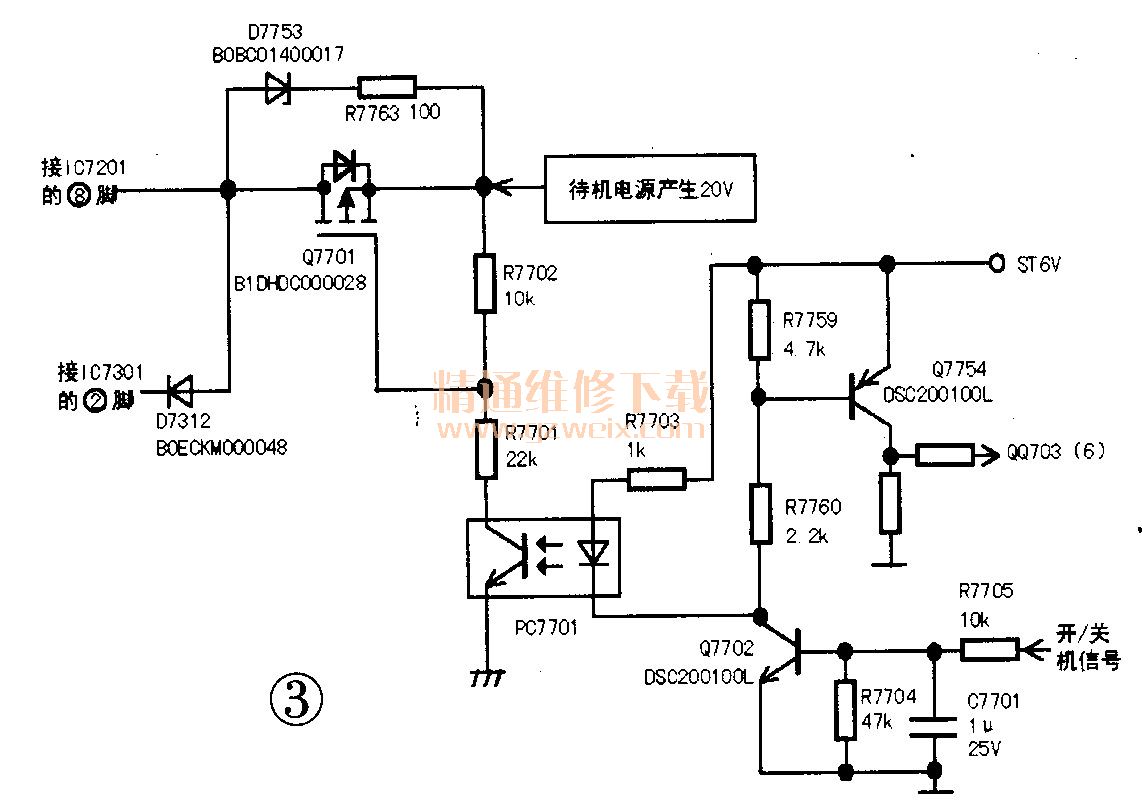

该供电电路结构见图3。
该部分电路的工作状态受A板（即通常所说的信号处理板或数字板）控制。只有A板有约2.9V的“TVSUB ON”控制电压通过插座P2的⑨脚进入电源十逆变器组件板后，Q7702, PC7701, Q7701才会导通。Q7701导通，来自待机电源的20V电压才能经Q7701的S,D极后分为两路：一路直接加在IC7201的⑧脚，启动IC7201进入工作状态；另一路经D7312加到IC7301的②脚，启动IC7301进入工作状态。从图3可以看出，若A板无2.9V的“TV SUB ON”控制电压输出，开关电源中的主电源和PFC电路均不会启动进入工作状态。
图中Q7754的集电极输出的控制电压送往Q7703的基极，通过Q7703对电源中的两个继电器进行控制，见图1。
