图4中，a、c正常时A点输出端为低电平，检测到过压故障时A点输出高电平； b、d正常时输出端A点为高电平，检测到过压故障时A点输出低电平。图4中a、b检测电路为NPN三极管，当输出电压恢复正常时，会自动退出保护状态，而C、d采用可控硅作为检测管，保护后具有维持保护状态的功能，被检测电压恢复正常时，也不会退出保护状态，需关机放电后，方能退出保护状态，恢复正常工作。
    平板彩电电源板除了采用上述过压检测电路外，常采用图4中的e所示由运算放大器IC组成的过压检测电路，多用于对电源板输出的＋5V、+12V、+24V电压进行检测。图中的VD为取样基准二极管，D为隔离二极管。IC的反相输入端输入基准电压，取样电压送到同相输入端。被检测电压正常时，低于基准稳压管VD的稳压值，VD截止，IC正相输入端电压低于反相输入端电压，IC输出低电平，A点无保护触发电压输出；当被检测的电压高于VD的稳压值时，VD击穿，通过隔离二极管将电压加到IC的正相输入端，致使IC的正相输入端电压高于反相输入端电压时，IC输出端电压产生翻转，输出高电平，从A点经隔离二极管向保护电压翻转电路送入触发电压，致使电压翻转电路翻转，产生保护控制电压，迫使保护执行电路进入保护状态。
    直流过压检测电路中的A点为过压检测电路的测试点，其输出电压应符合上述规律。
（2）脉冲电压过压检测电路

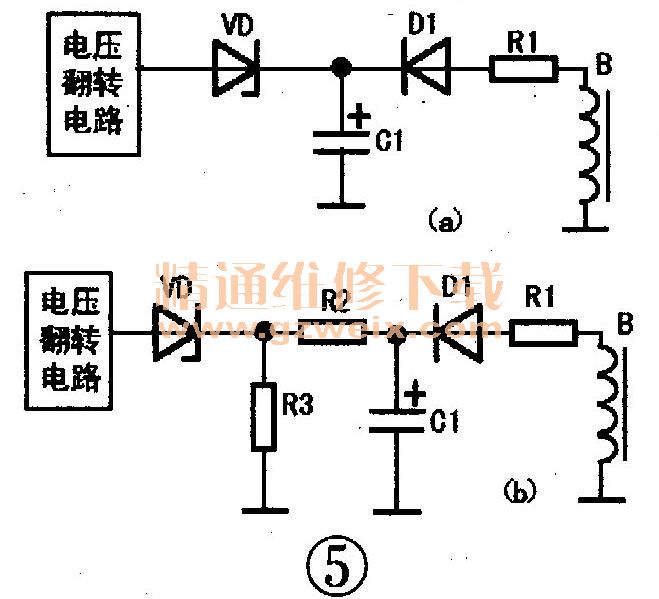

    脉冲电压过压检测电路如图5所示，常应用于对高清数码彩电显像管的灯丝电压进行检测，称为X射线过高保护，也称为超高压保护。在图5，检测电路中，先将要检测的脉冲电压通过D1、C1进行整流、滤波，然后通过稳压管VD对整流、滤波后的低压进行检测。当被检测一的电压高于VD的稳压值时，VD被击穿，将高电平触发电压送到电压翻转电路。为了与稳压管配合，对脉冲电压较高的检测电路，如图5b中的R2、R3分压电路，经过分压后，再与稳压管VD检测电路相连接，可检测比VD高的脉冲电压。

    3．失压检测电路
    彩电中的失压检测电路，主要对开关电源输出的各路电压、行输出提供的二次电源电压和行、场脉冲电压进行检测，当被检测的电压因整流滤波电路开路和负载严重短路等原因，造成输出电压过低和失去电压时，检测电路输出保护触发电压，迫使电压翻转电路翻转，进入保护状态。彩电中常见的失压检测电路主要有：直流电源失压检测电路、脉冲电压失压检测电路等。
    （1）直流失压检测电路

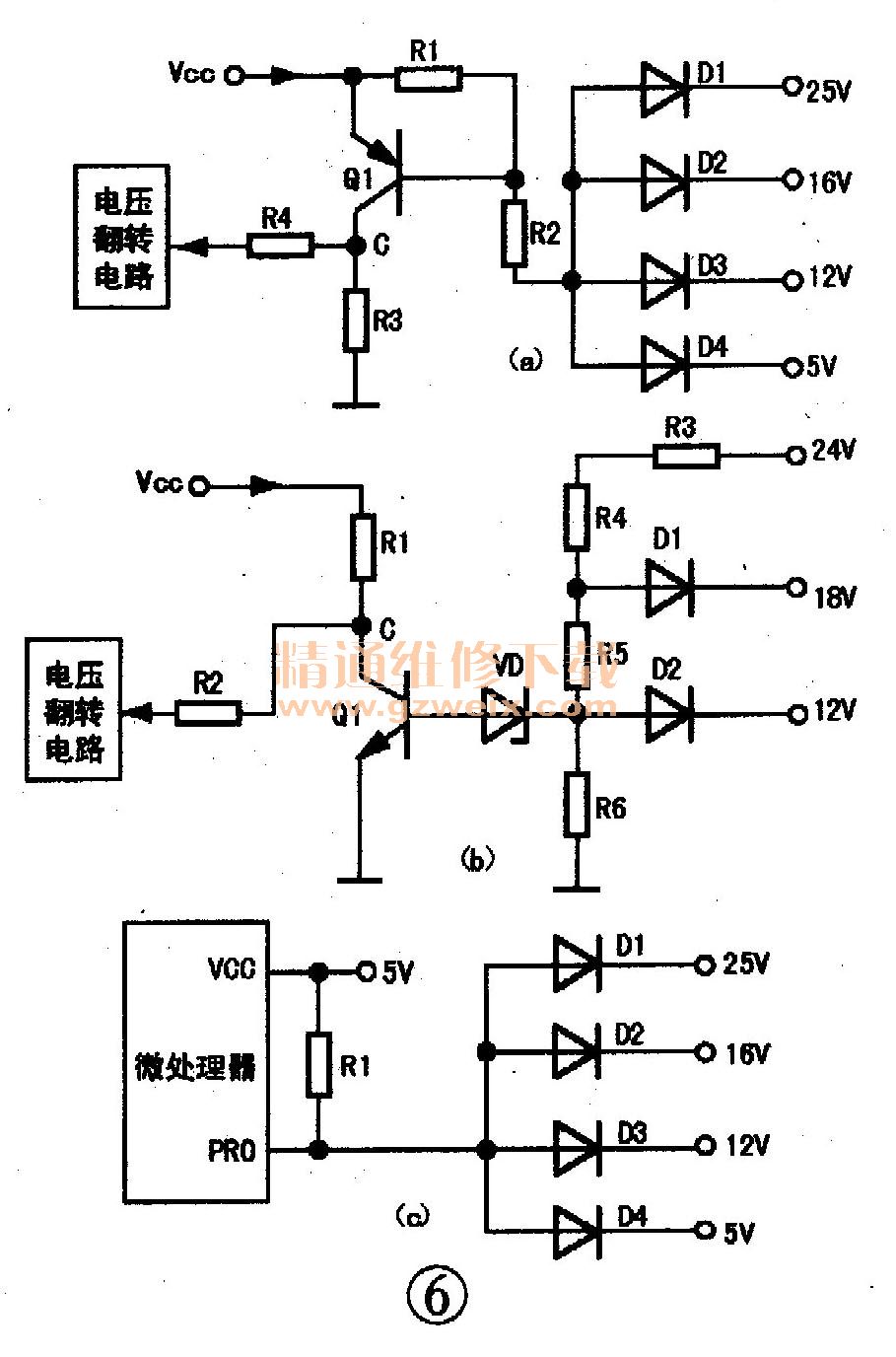

    低压电源失压检测电路如图6所示。该电路为多路电压欠压、失压检测电路，二极管D1、D2、D3、D4为检测与隔离二极管，其负极分别接到各路被检测的电源电路中。在图6。中，二极管正极均通过R2接到PNP检测管Q1的b极，被检测电压较高时，如＋B电压、视放供电，往往采用电阻分压后再接入检测电路。当被检测的电源电压正常时，检测隔离二极管均反偏截止，检测管Q1 b极为高电位；Q1截止，其c极无电压输出；当被检测电源发生开路造成失去电压或负载电路短路造成电压过低时，其相应的检测隔离二极管D1、D2、D3、D4之一导通，将Q1的b极电压拉低，Q1导通，。极C点有电压输出，通过隔离电阻R4将电压加到电压翻转电路，致使保护电路动作，进入保护状态。

    图6b检测电路采用NPN三极管，其b极通过稳压管VD和分压电路、检测二极管D1、D2和R3与被检测电源相连接。当被检测的电源电压正常时，+24V电压经R3-R6分压后，高于稳压管VD的稳压值，将VD击穿，Q导通，c极的C点输出低电平：当被检测电源发生开路造成失去电压或负载电路短路造成电压过低时，一是24V电压降低，二是相应的检测隔离二极管D1、D2之一导通，将Q1的b极电压拉低，Q1截止，c极C点输出高电平，通过隔离电阻R2将电压加到电压翻转电路，致使保护电路动作，进入保护状态。
    图6c检测二极管的正极接微处理器的专用保护检测 POR引脚，当被检测的电源电压正常时，检测隔离二极管均反偏截止，微处理器POR脚为高电位，微处理器判断电路正常，不采取保护措施；当被检测电源发生开路造成失去电压或负载电路短路造成电压过低时，其相应的检测隔离二极管D1、D2、D3、D4之一导通，将微处理器的POR引脚电压拉低，微处理器根据POP、引脚变为低电位，判断被检测电路发生失压故障，进入保护状态。
