彩电保护电路的种类与电路特点（上）

来源：本站整理作者：佚名 2015-06-24 05:58:45

    低压失压检测电路图中的C点或微处理器的POR引脚为测试点。正常时为Q1的。极C点为低电平，检测到失压故障时，。极C点变为高电平。微处理器的POR引脚正常时为高电平，检测到失压故障时，变为低电平。
    （2）脉冲丢失检测电路

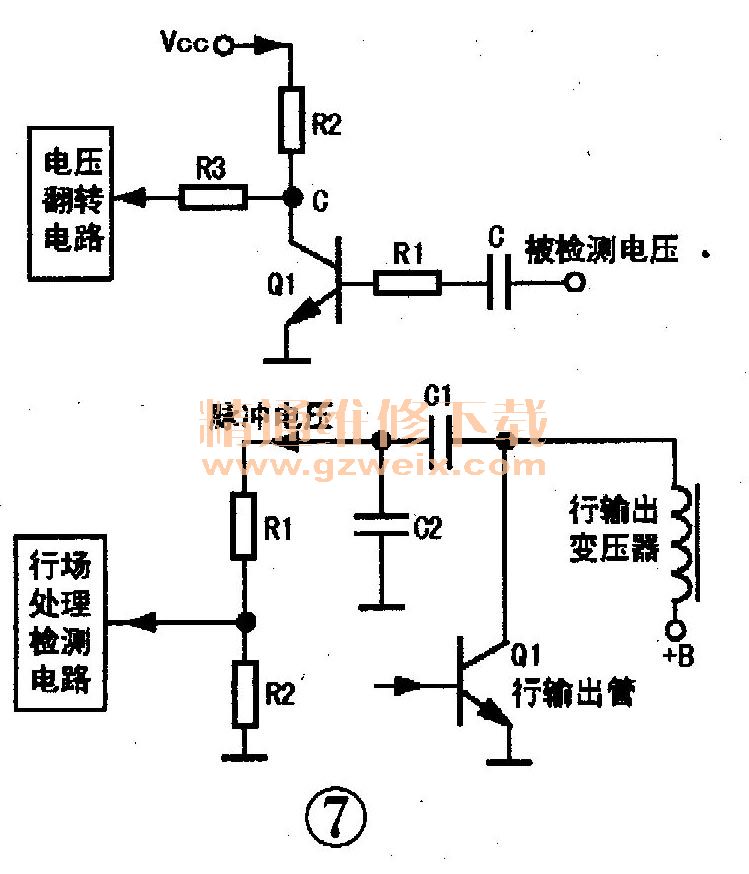

    脉冲丢失检测电路如图7所示。当行扫描电路或场扫描电路发生故障时，就会无行、场脉冲输出。电容器C通过分压电路或降压电阻接行、场输出端，对行、场输出的脉冲进行监测，正常时不断有行、场脉冲通过C和R1输入到行场集成电路内部或三极管Q1的b极，Q1处于脉冲放大状态，c极C点的电压相对较低；当行场扫描电路发生故障停止工作时，无脉冲送入行场集成电路内部或Q1的b极，Q1处于截止状态，。极C点的电压升高接近VCC电压，该高电压经隔离电阻R3送入电压翻转电路，致使保护电路动作，进入保护状态。
