创维LED液晶彩电采用的型号为168P-P39ETU-00型电源板，编号为5800-P39ETU-0010/0020，集成电路采用FSL206MRN＋FAN7930C＋FSFR1700XSL集成电路组合方案。该电源电路共输出三路工作电压：5V/0. 9A为控制系统提供待机电压，＋24V/1～2A为伴音功放电路供电，＋12V/7A为主电路板和显示屏供电。应用于创维39E550E、39E6CRD、39E580F等LED液晶彩电中。168P-P47ELF-00电源板电路与其基本相同，输出电压也基本相同，但输出电流不同，两者不能互换。

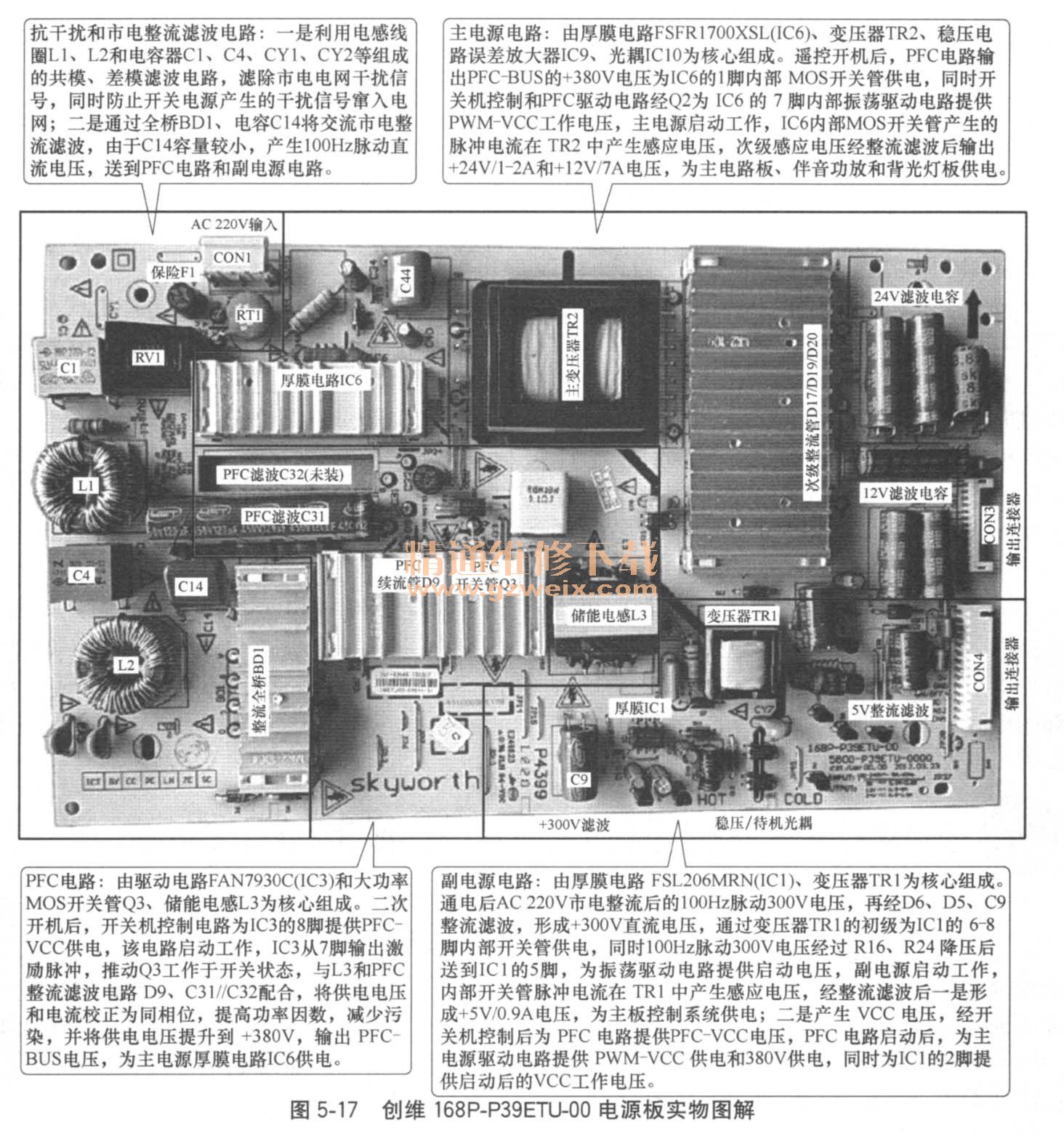

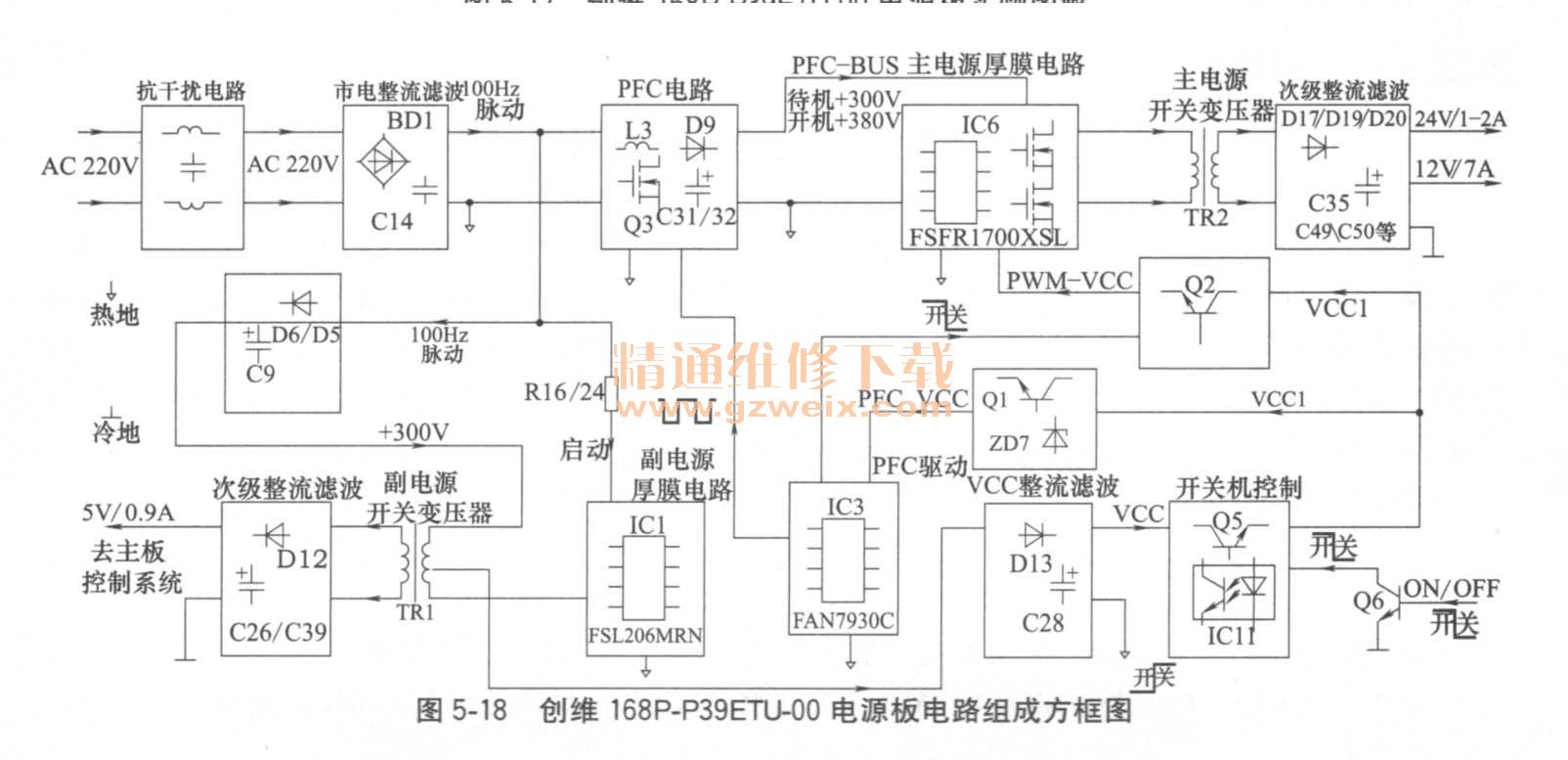

    创维168P-P39ETU-00电源板实物上面元件分布图解如图5-17所示，电路组成方框图如图5-18所示，由三部分组成：一是以FAN7930C（IC3）为核心组成的PFC功率因数校正电路，输出PFC-BUS的380V电压；二是以FSFR1700XSL（IC6 ）为核心组成的主开关电源，为主板负载电路提供＋24V/1～2A、＋ 12V/7A电压；三是以FSL206MRN（IC1）为核心组成的副电源电路，不但为主板控制系统提供＋5V/0. 9A电压，还为驱动电路FAN7930C和FSFR1700XSL提供VCC工作电压，待机采用控制PFC功率因数校正电路FAN7930C和主开关电源FSFR1700XSL驱动电路VCC供电的方式。



    接通电源后，交流220V输入电压经熔断器F1保险、抗干扰电路滤除干扰脉冲后，通过BD1、C14整流滤波，产生约300V的脉动直流电压；300V的脉动直流电压一是送到PFC电路；二是经二次整流滤波后产生直流＋300V电压为副电源供电，副电源首先工作，为主板控制系统提供5V/0. 9A电压，控制系统工作后为电源板送入ON/OFF开机高电平控制电压，副电源提供的VCC电压经待机控制电路为驱动电路FAN7930C和FSFR1700XSL提供工作电压，PFC功率因数校正电路和主电源电路启动工作，市电整流滤波后约300V经PFC电路校正后，提升到约380V，为主电源供电，主电源工作后，为主电路板和背光灯板提供＋12V/7A和＋24V/1～2A电源，整机进入开机收看状态。
