⑤待机控制电路待机控制电路由图5-23下部三极管Q6、光耦IC11（POD817）和Q5组成，对副电源向PFC校正电路和主电源驱动电路的IC工作电压VCC进行控制。
a．遥控开机时，主板微处理器控制系统输出ON/OFF开机高电平，使Q6饱和导通，光耦IC11导通，其光敏三极管的导通为Q5的b极提供高电平而导通，将副电源输出的VCC电压输出，变为VCC1电压。该电压再经Q1、ZD7组成的稳压电路稳压后，输出PFC-VCC电压，送到PFC校正电路IC3的8脚，PFC电路讲人工作状杰．同时IC1从2脚输出高电平，使Q2导通，输出PWM-VCC电压，为主电源IC6的7脚提供工作电压，主电源启动工作，整机进入开机状态。
b．遥控关机时，主板微处理器控制系统输出ON/OFF待机低电平，Q6截止，光耦IC11也截止，4脚变为低电平，Q5截止，切断了PFC校正电路和主电源驱动电路的IC的VCC1工作电压，整机进入待机状态。
（3）主电源电路

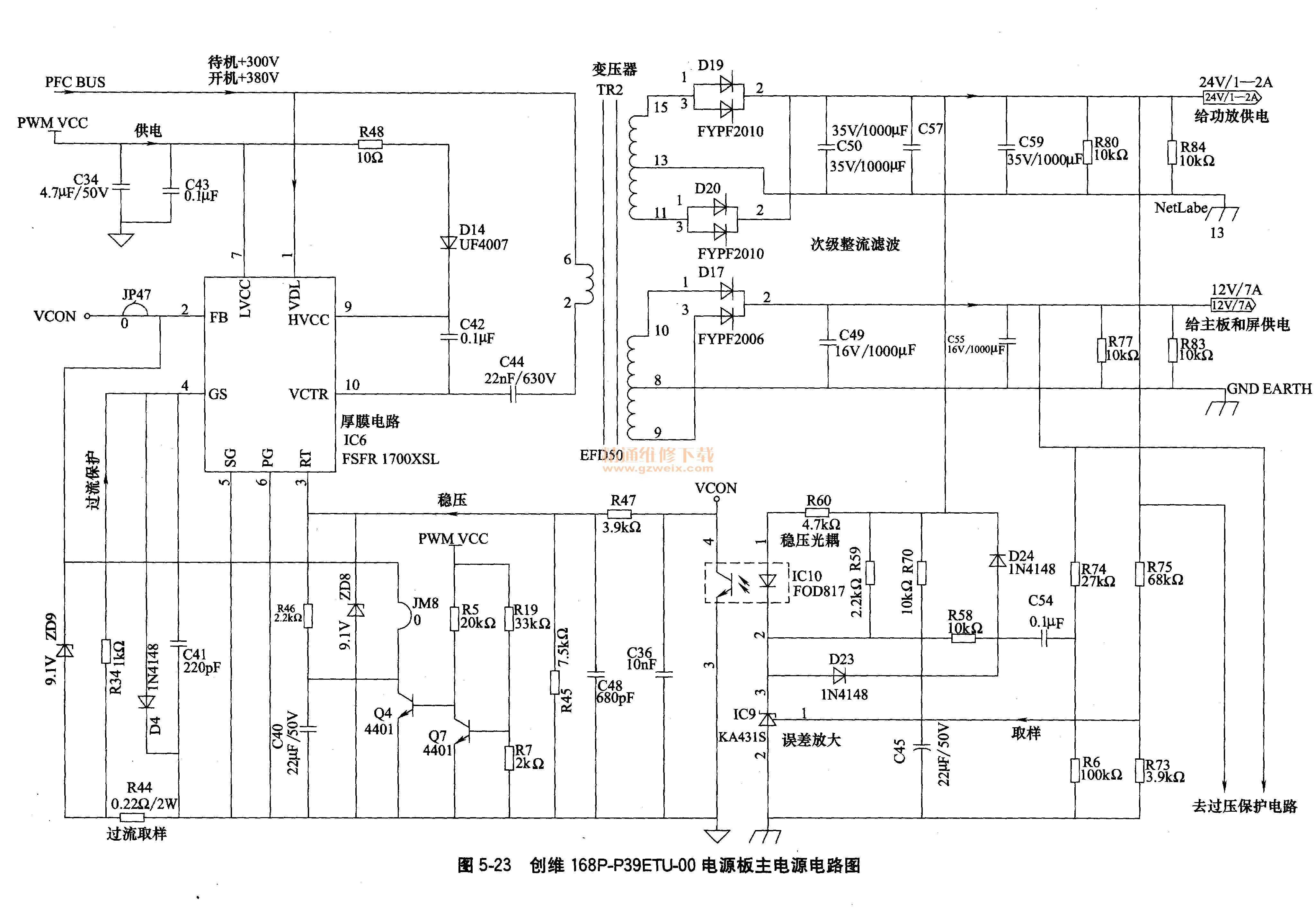

创维168P-P39ETU-00电源板中主电源电路如图5-23所示，主开关电源由内含振荡、稳压和MOSFET开关管的厚膜电路IC6（FSFR1700XSL）、稳压光耦合器IC10（FOD817 ）、误差放大器IC9（KA431 S）、开关变压器TR2组成，产生＋24V/1～2A和＋12V/7A电压，向主电路板、伴音功放和背光灯电路供电。
① FSFR1700XSL简介FSFR1700XSL是仙童公司生产的FSFR1700～ 2100系列开关电源厚膜电路之一，型号有FSFR1700、FSFR1800、FSFR1900、FSFR2000、FSFR2100。相关介绍见本章5.2节FSFR1800XSL简介，内部电路方框图如图5-16所示，引脚功能和对地参考电压见表5-6。
②启动供电过程遥控开机后，PFC电路启动工作后，一是将输出的PFC-BUS的380V电压，加到主电源厚膜电路FSFR1700XSL的1脚，内部半桥式推挽输出电路上MOSFET开关管的D极；二是PFC驱动电路IC3的2脚输出高电平MOT电压，使Q2导通，输出PWM-VCC电压，为主电源驱动电路IC6（FSFR1700XSL）的7脚提供工作电压，主电源启动工作，IC6内部振荡电路启动，振荡电路产生的振荡脉冲信号经集成块内部相关电路处理后，形相位完全相反的两组激励脉冲信号，推动内部半桥式推挽输出电路上臂和下臂MOSFET开关管，进入开关工作状态，变化电流流过开关变压器TR2的6-2绕组，在TR2中产生感应电压。
TR2次级9-8-10绕组产生的感应脉冲电压经D17全波整流、C49、C55滤波后，产生＋12V/1A电压，经连接器输出，为主板和显示屏电路供电。TR2次级11-13-15绕组产生的感应脉冲电压经D19、D20全波整流、C50、C57、C59滤波后，产生＋24V/1～2A电压，经连接器输出，为伴音功放电路供电。
② 压控制电路主开关电源的稳压电路由光电耦合器IC10（FOD817 ）、取样误差放大电路IC9（KA431S）组成，对TR2次级输出的＋24V和＋12V电压进行取样，加到误差放大器IC9的1脚，经IC9内部比较放大后，产生误差电压，通过光电耦合器IC10调整FS-FR1700XSL的3脚内部振荡器的振荡频率，进行稳压控制。
