（1） PFC功率因数校正电路
    创维168P-P39ETU-00电源板中功率因数校正电路如图5-19所示，由驱动电路FAN7930C（IC3）和大功率MOSFET开关管Q3、储能电感L3、充电电路D9、C31、C32为核心组成。校正电流的相位，使电流与电压相位一致从而提高功率因数，并防止电路产生的多次谐波对电网的干扰，提高电源的有效利用率。

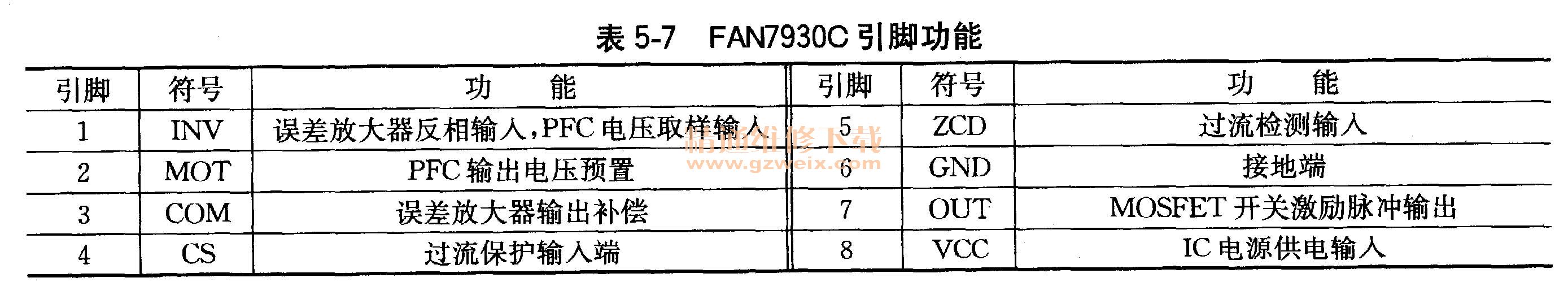

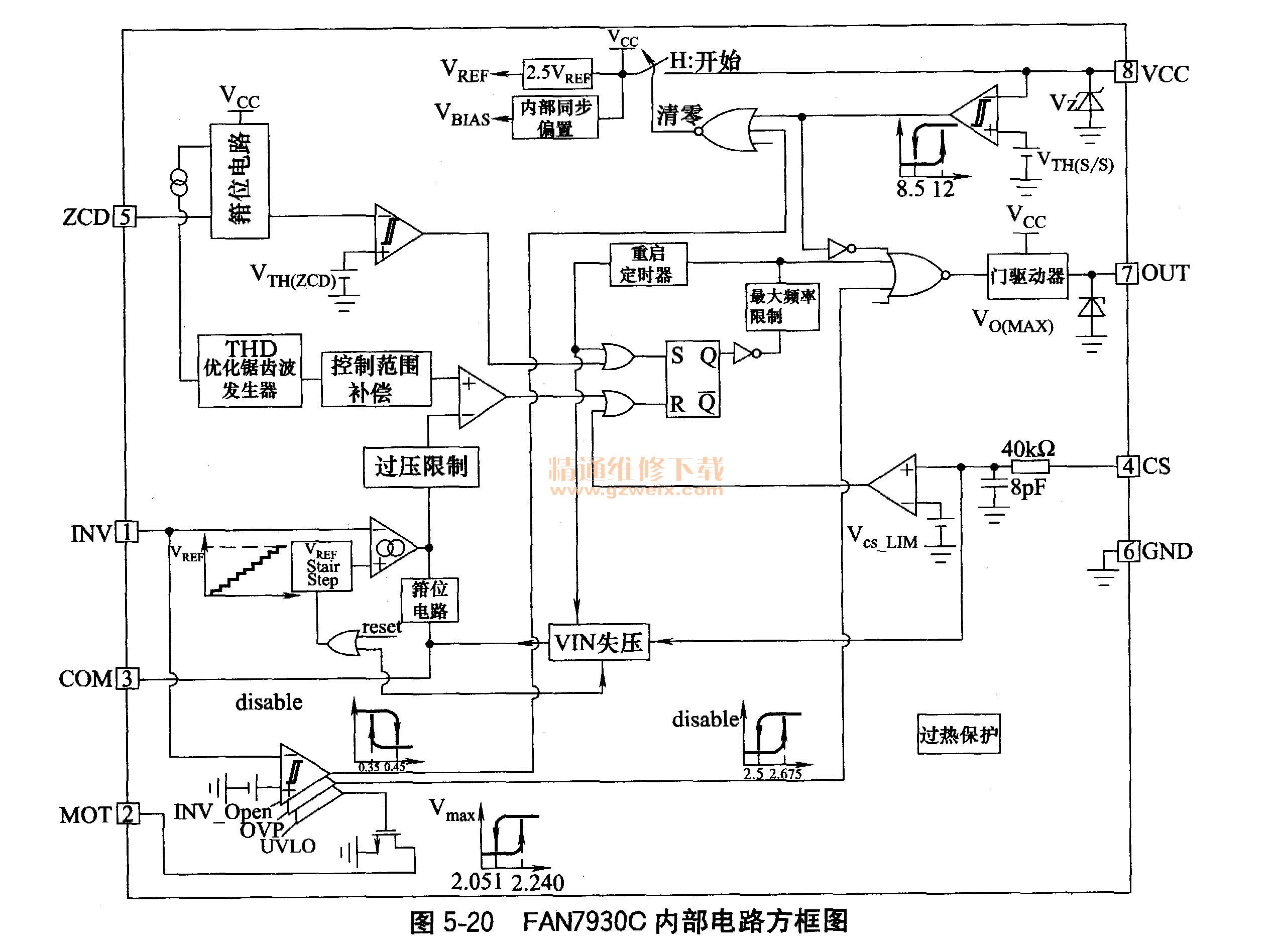

    ① FAN7930C简介FAN7930C是飞兆半导体公司出品的有源功率因数校正控制电路，内部电路方框图如图5-20所示，内置同步偏置电路、锯齿波发生器、籍位电路、重启定时器、驱动输出电路等。采用软启动和无过冲功能，降低启动时的电压和电流应力，150μs内部启动时间，设有过压保护、过流保护、零电流检测功能。FAN7930C引脚功能如表5-7所示。





    ②启 动校正过程接通电源开关，AC220V市电经保险丝F1和由CY1、CY2、C1、L1、C4、CY3、CY4、L2抗干扰电路滤除干扰后，由BD1桥式整流、C14滤波后，得到100Hz约＋300V的100 Hz脉动直流电压，该电压一路送到副电源，另一路经储能电感L3的初级3-1绕组送到PFC功率因数校正电路Q3的D极；开机后，经待机控制电路送来的PFC-VCC电压，加到IC3的8脚，为其提供工作电压，IC3启动工作，产生锯齿波脉冲电压，经内部电路处理后，从7脚输出激励脉冲，开关管Q3工作于开关状态。
    当Q3饱和导通时，市电电压由整流后的300V电压经电感L3的3-1绕组、Q3的D-S极到地，形成回路；当Q3截止时，300V电压经电感L3的初级、D9、C31、C32到地，对C31、C32充电，同时，流过L3电流呈减小趋势，电感两端必然产生左负、右正的感应电压。这一感应电压与300V电压的直流分量叠加，在滤波电容C31、C32正端形成380V左右的PFC-BUS直流电压，不但提高了电源利用电网的效率，而且使得流过L3的电流波形和输入电压的波形趋于一致，从而达到提高功率因数的目的。
    ③压过程PFC电路输出电压的变化经R37、R36、R35与R33分压后作为PFC-BUS取样电压由IC3的1脚输入；L3的次级4-6绕组感应电压经R26送到IC3的5脚，作为过零检测信号。上述PFC BUS取样电压和过零检测电压经内部比较放大后，进行对比与运算，确定输出端7脚的脉冲占空比，维持输出电压的稳定。在一定的输出功率下，当输入电压降低，IC3的7脚输出的脉冲占空比变大，开关管Q3的导通时间延长，输出电压升高到正常值；当输入电压升高，IC3的7脚输出的脉冲占空比变小，开关管Q3的导通时间缩短，输出电压降低到正常值。
    ④过压、欠压保护电路FAN7930C的8脚VCC供电送入端，设有电压检测电路，当该脚电压过低或过高时，内部保护电路启动，切断IC内部供电，达到保护目的。
    FAN7930C的1脚PFC-BUS输出电压取样输入端，内设误差放大器和采样点关断电路，该点正常电压在2. 5V左右。当输入到1脚的取样电压低于0.45V或者高于2.675V时，PFC校正电路关断。
    ⑤过流保护电路FAN7930C的4脚为电流检测输入端，通过R23对MOSFET开关管Q3的D极电阻R33两端电压进行检测。R33两端的电压降反映了PFC电路电流的大小，当MOSFET开关管Q3电流过大，R33两端的电压降随之增大，FAN7930C的4脚电压超过0. 8V, PFC就会停止输出。
