（2）副电源电路

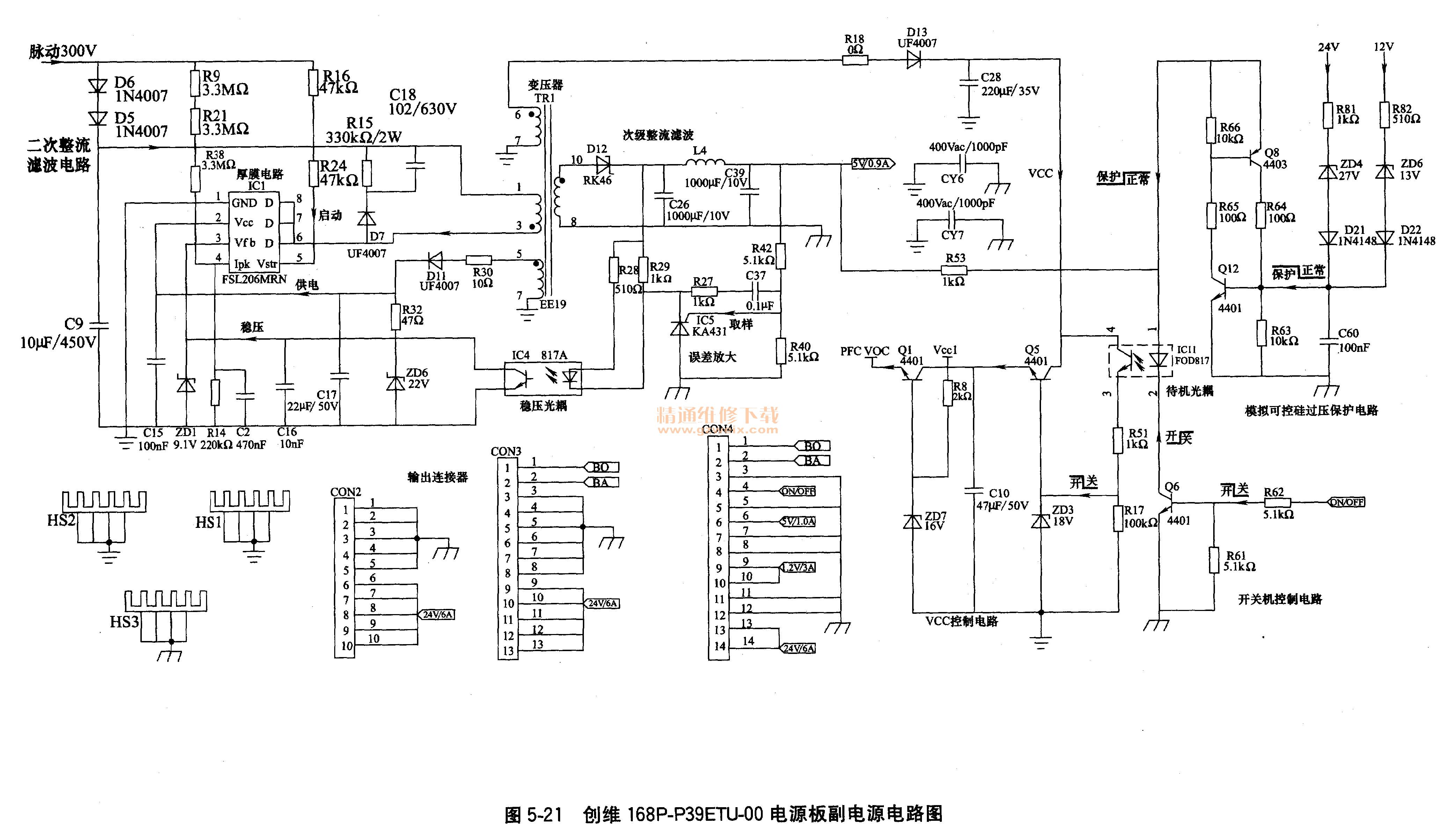

    创维168P-P39ETU-00电源板中的副电源如图5-21所示。副开关电源由厚膜电路FSL206MRN（IC1）、变压器TR1稳压控制电路ICS（TL431）、光电耦合器IC4（PC817 ）为核心组成。为整机控制系统电路提供待机和正常工作所需要的5V/0. 9A电压，同时为PFC功率因数校正驱动电路FAN7930C和主电源驱动电路FSFR1700XSL提供VCC工作电压。

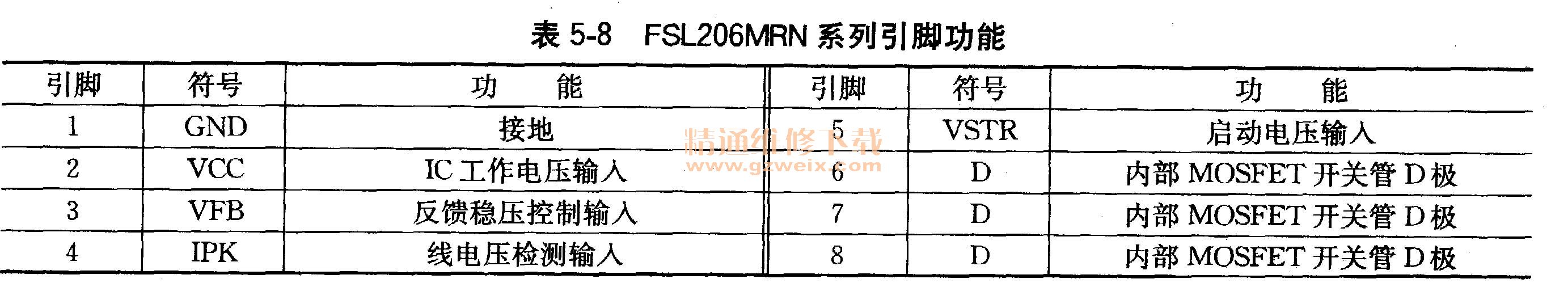

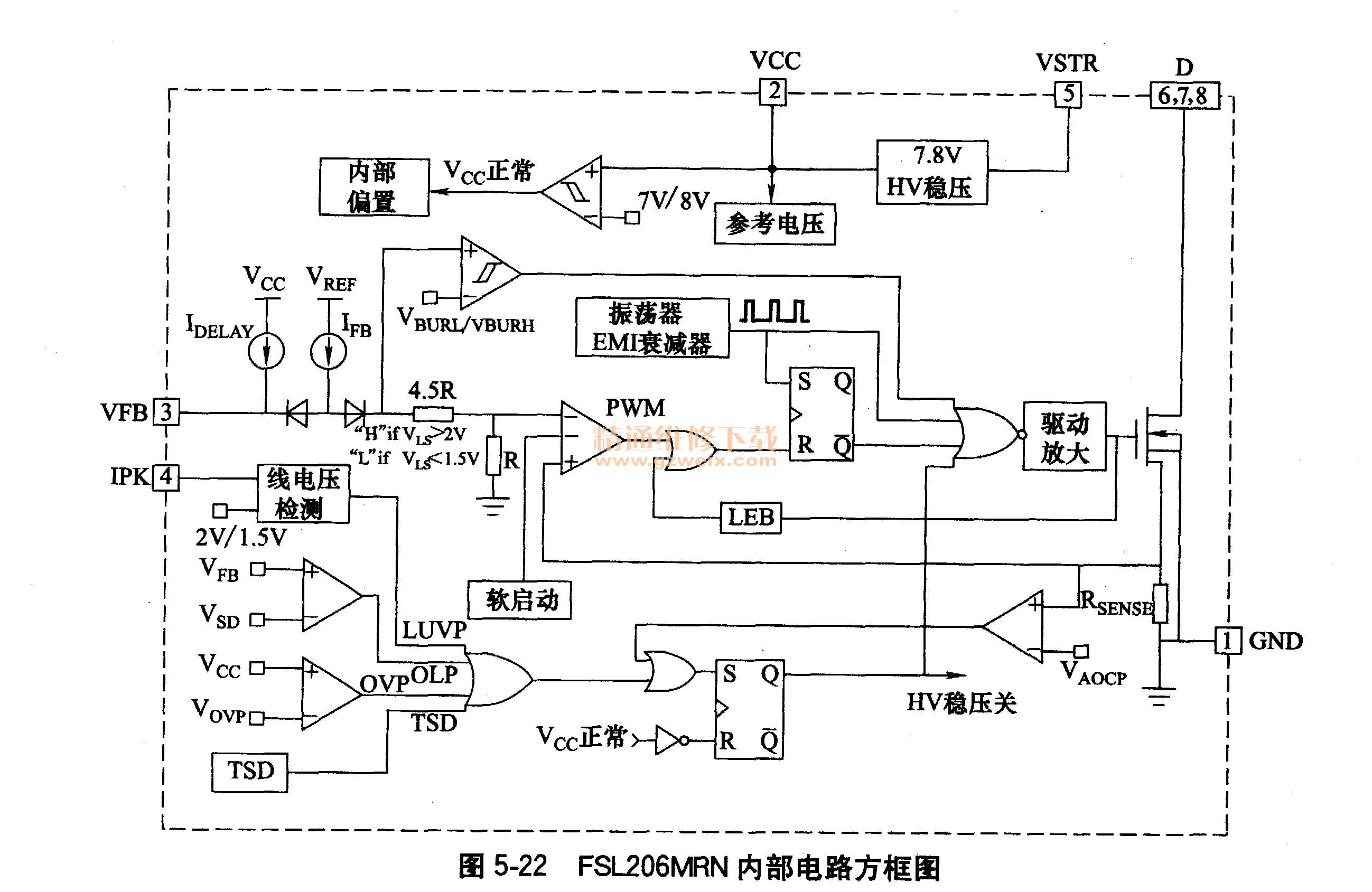

    ① FSL206MRN简介FSL206MRN是开关电源专用小型厚膜电路，根据封装形式不同，型号有：8-DIP封装的FSL206MRN, 8-LSOP封装的FSL206MRL, 8-DIP封装的FSL206MRBN。内部电路方框图如图5-22所示，内含稳压器、振荡器、驱动放大和MOSFET开关管。其MOSFET开关管耐压达650V，工作频率67kHz，工作电流0. 6A，输出功率85～265V为7W, 230V为12W，引脚功能见表5-8。



    ① 动工作过程市电整流滤波后形成的300V左右脉动电压，再经D6、D5、C9二次整流滤波，形成＋300V的直流电压，经过开关变压器TR1的初级1-3线圈加到IC1的6-8脚、内部MOSFET开关管的D极，市电整流滤波后的脉动300V电压经R16、R24为IC1的5脚提供启动电压，IC1启动工作，内部振荡电路产生脉冲驱动，经内部稳压电路处理后，驱动内部MOSFET开关管工作于开关状态，在TR1中产生感应电压。
    TR1次级冷地端感应电压经过D12、C26、L4、C39整流滤波，得到＋5V/0. 9A直流电
压，向主电路板的微处理器控制系统供电。TR1热地端的7-5绕组感应电压经D11 、C17整流滤波，得到的直流电庄，送到IC1的2脚，替换下内部启动电路，为启动后的IC1提供工作电压；TR1热地端的7-6绕组感应电压经D13、C28整流滤波，得到的VCC直流电压，送到待机控制电子开关Q5输入端C极，经待机电路控制后，为PFC校正电路和主电源驱动IC提供VCC1电源。
    ② 压控制电路稳压控制电路由误差放大电路IC5（TL431）、光电耦合器IC4（PC817）及IC1的3脚内部电路构成。
    当副电源输出的5V电压升高时，经过取样电路R42、R40取样、IC5比较放大后，光电耦合器的IC4内部发光二极管电流增大，内部光敏三极管内阻降低，使IC1的3脚电压降低，经内部误差放大电路处理后，控制振荡电路产生的脉冲宽度变窄，MOSFET开关管提前截止，输出的电压下降到正常值；当副电源输出的5V电压降低时，上述电路向相反方向动作，输出电压上升到正常值。
    ③ 电欠压保护电路市电欠压保护由分压电路R9、R21、R38、R14和IC1的4脚LPK线电压检测输入端组成。
    220V交流正常工作时，通过R9、R21、R38与R14分压，为IC1的4脚LPK线电压检测输入端提供高电平，IC1正常工作；当市电电压过低时，上述整流分压电路输出的电压过低，IC1的4脚电压降低到保护设计值时，IC1停止振荡，关闭输出。
