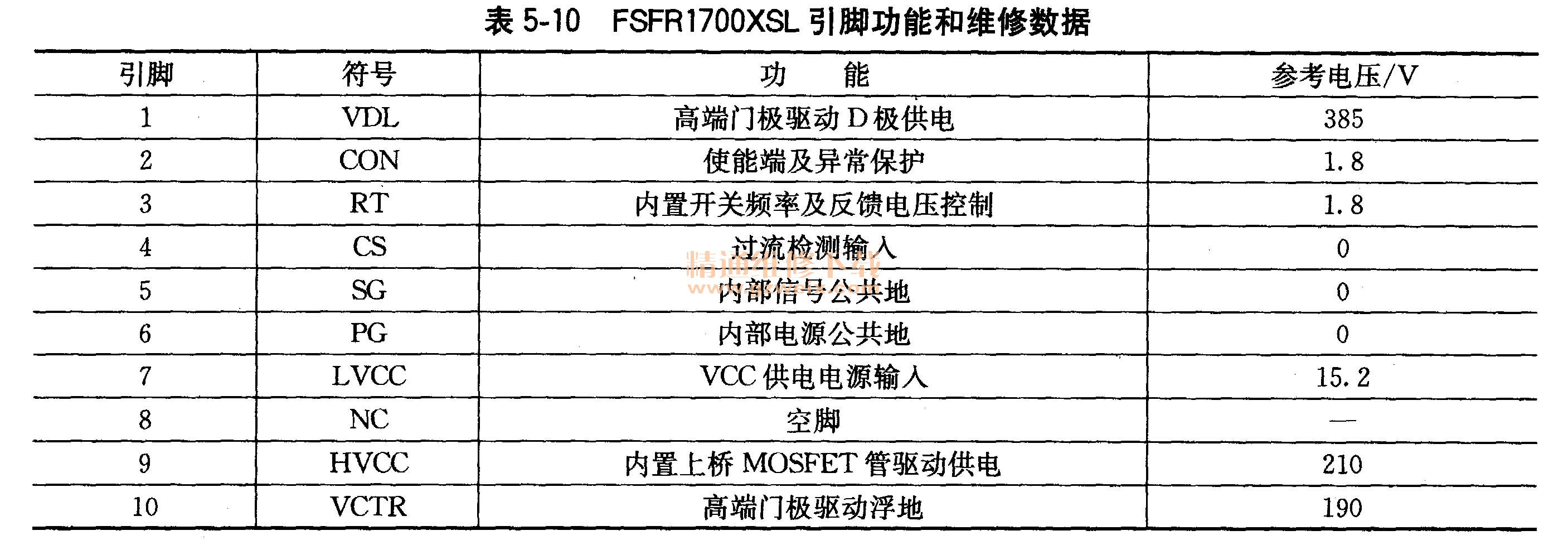

①FSFR1700XSL简介FSFR1700XSL是仙童公司生产的FSFR1700～2100系列开关电源厚膜电路之一，型号有FSFR1700、FSFR1800、FSFR1900、FSFR2000、FSFR2100。相关介绍见本章5.2节FSFR1800XSL简介，内部电路方框图如图5-16所示，FSFR1700XSL引脚功能和在本电源板应用时维修数据见表5-10。
②启动供电过程IC7（FSFR1700XSL）是一款采用零电压软开关技术的半桥LLC谐振变换集成电路；TR5为脉冲变压器；C103为谐振电容（与TR2中的电感一起组成LLC谐振）；R143为限流电阻；D35（UF4007）为自举升压二极管；C102为自举升压电容；R104为过流检测取样电阻；R150、R151、R153为取样电阻；PC4（FOD817）为光电耦合器；IC8为具有精密电压基准的稳压集成电路；R148、C108用于防止寄生振荡。
遥控开机PFC电路启动工作后，将输出的PFC-OUT的400V电压，加到主电源厚膜电路IC7的1脚，内部半桥式推挽输出电路上MOSFET开关管的D极；同时开关机控制电路为IC7的7脚内部振荡驱动电路提供PWMl-VCC工作电压，当IC7内部的欠压锁定检测电路检测到输入7脚的电压高于典型门阀电压12. 5V时，欠压锁定检测电路将会输出使能控制信号去相关电路，同时，稳压电路为相关电路提供工作电压。当IC7的3脚内部的振荡电路得到正常供电后，振荡电路开始振荡，振荡产生的信号经过分频器、延时器、或非门、电平移相／平衡延时器、驱动放大器，形成相位完全相反的两组激励脉冲信号，送到高端、低端功率开关管的控制的G极，半桥LLC谐振变换电路开始工作，变化电流流过开关变压器TR5的6-2绕组，在TR5中产生感应电压。
TR5次级9-8-10绕组产生的感应脉冲电压经D36全波整流、C105、C109滤波后，产生V2-12V（＋12V/3A）电压；TR5次级11-13-15绕组产生的感应脉冲电压经D37全波整流、C106、C107、C130滤波后，产生V3-24V（＋24V/3.5A）电压。两个电压经连接器输出，为主板等负载电路供电。
③稳压控制电路主开关电源的稳压电路由光电耦合器PC4（FOD817 ）、取样误差放大电路IC8（KA431S）组成，对TR5次级输出的＋24V和＋12V电压进行取样。
当12V或24V输出端的电压偏高时，此偏高的电压经电阻取样，IC8的输入电压升高，输出
电压降低，PC4内部发光二极管通过的电流加大，光敏三极管通过的电流加大，IC7的3脚、2脚得到的反馈电压比正常时低，开关管的导通时间相应地变短，TR5上的各感应电压会相应地降低，12V、24V输出端的电压恢复到正常值；当12V或24V输出端的电压偏低时，其稳压过程与前述相反。
④过压保护过程当IC7的7脚供电电压超过典型门阀电压23. 5V时，过压保护电路会马上起控，强制振荡器停止振荡，内部功率开关管无法得到驱动信号而被关断，从而实现过压保护。
⑤过流保护过程当由于某些原因使得功率输出回路的电流过大时，此过大的电流经R140取样，R139、C98积分，反馈到IC7的4脚。只要IC7的4脚低于0. 58V且持续时间超过1. 5μs时，过流保护电路起控，强制振荡器停止振荡，内部功率开关管无驱动信号而关断，从而实现过流保护。
⑥过热保护过程当功率开关管的温度超过130℃时，过热保护电路起控，强制振荡器停止振荡，内部功率开关管无驱动信号而关断，从而实现过热保护。
（6）主电源电路2

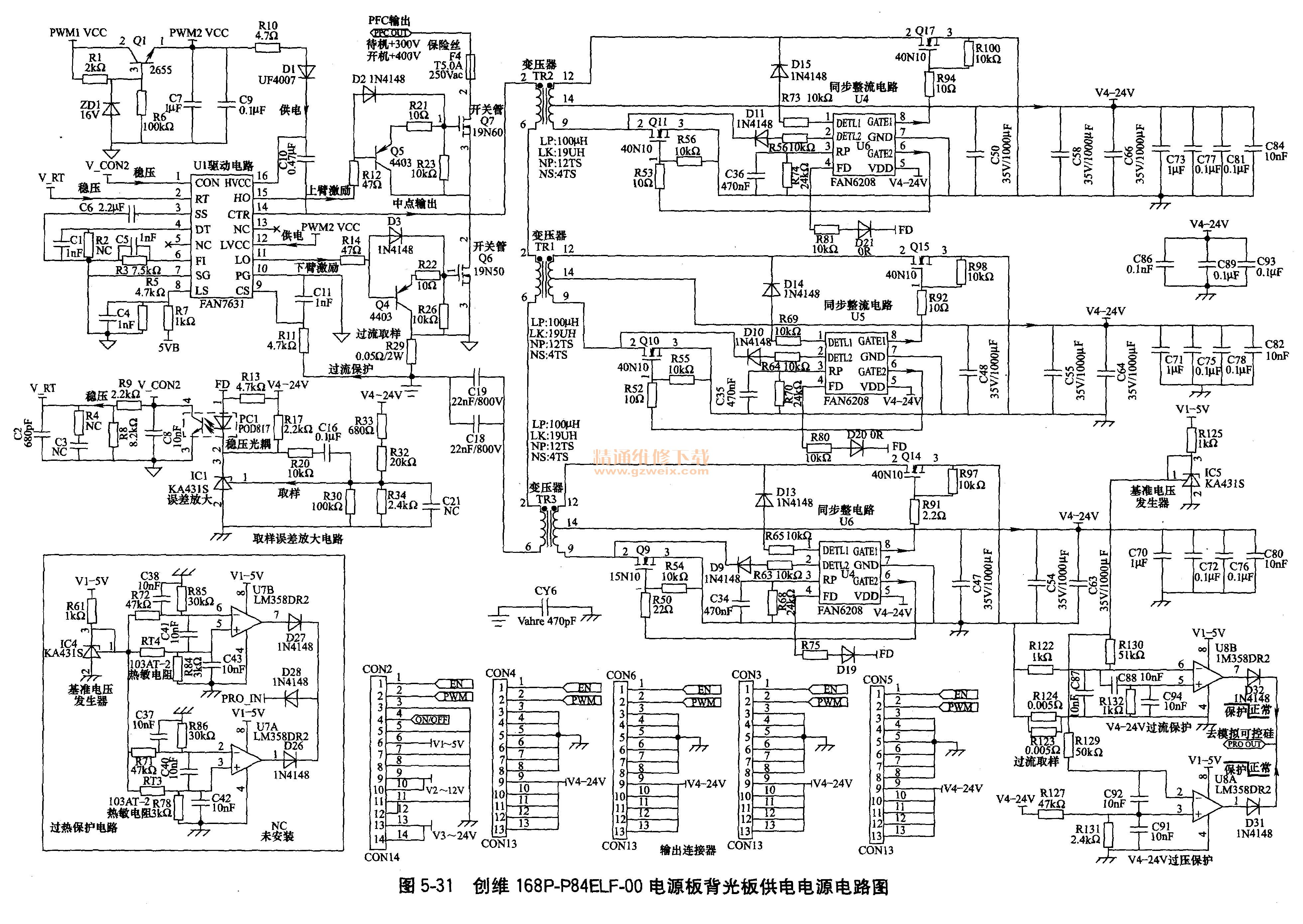

创维168P-P84ELF 00电源板中的主电源电路2如图5-31所示，由振荡驱动电路FAN7631（U1）和半桥式推挽输出电路Q6、Q7、三个开关变压器TR1、TR2、TR3、稳压控制电路IC1、光电耦合器PC1为核心组成。遥控开机后启动工作，产生V4-24V电压，为显示屏背光灯电路供电。

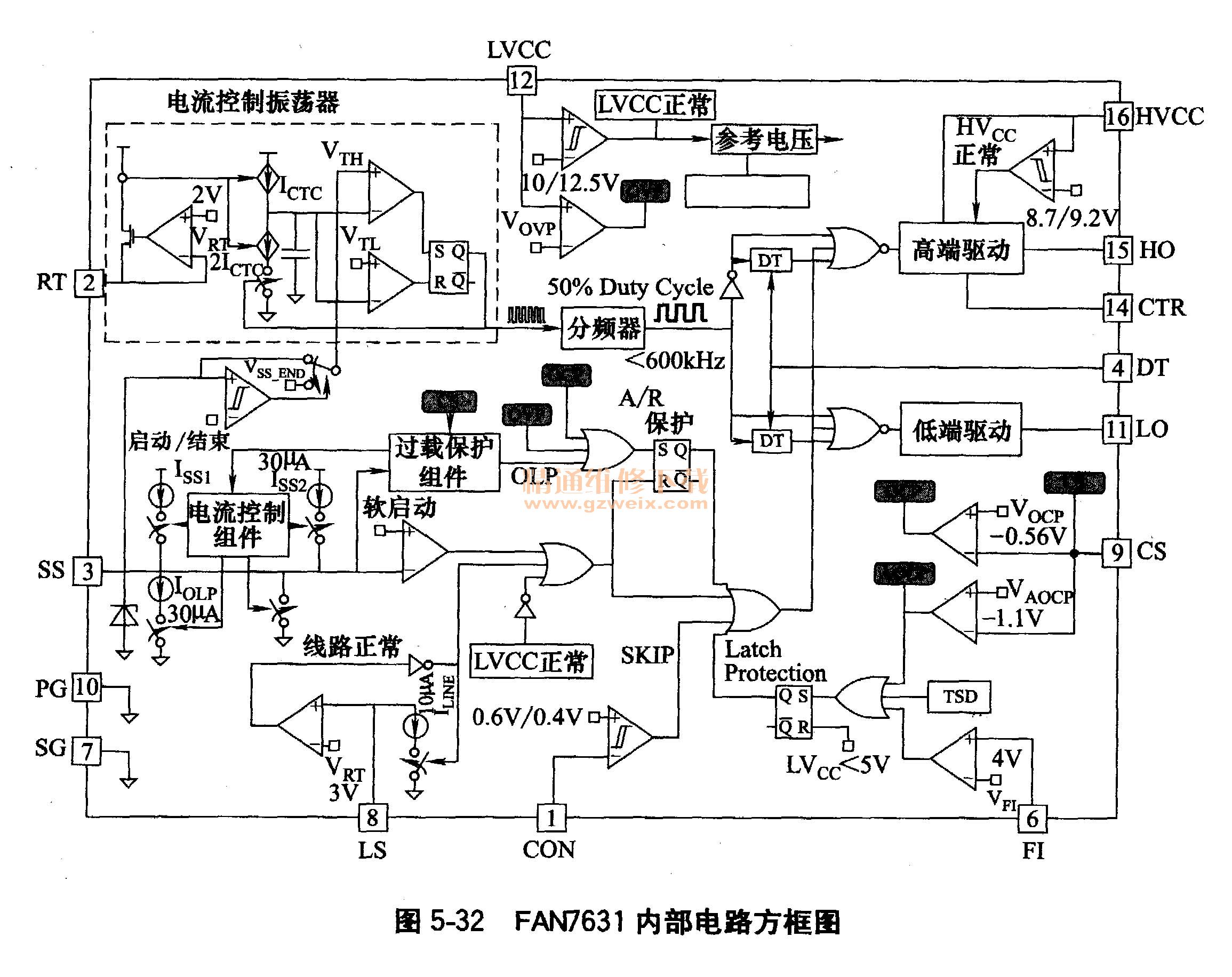

① FAN7631简介FAN7631是FAIRCHILD公司推出的一款用于高效半桥谐振转换器的脉冲频率调制控制器，内部电路方框图如图5-32所示，包含甲个高端的G极驱动电路、一个精密电流控制振荡器和各种保护功能。FAN7631功能包括多种死区时间、高达600kHz的高工作频率、保护功能，如欠压保护、可选择的锁存或方便地使用LS引脚的A/R保护。采用的零电压开关（（ZVS）技术降低了开关损耗，显著提高了效率，还可显著降低开关噪声，允许使用小尺寸的电磁干扰（EM1）滤波器。它提供了构建可靠、强健的谐振转换器所需的一切，FAN7631不仅简化了设计，同时提高了生产力和性能。FAN7631可用于谐振转换器拓扑，如串行谐振、并行谐振以及LLC谐振转换器。FAN7631其引脚功能见表5-11。
②启动供电过程电路中，C18/C19为谐振电容（与TR1、 TR2、TR3中的电感一起组成LLC谐振）；R10为限流电阻；D1（UF4007 ）为自举升压二极管；C10为自举升压电容；R29为过流检测取样电阻；R33、R32、R34为输出电压取样电阻；PC1（FOD817 ）为光电耦合器；IC1（KA431）为具有精密电压基准的稳压集成电路；R20、C16用于防止寄生振荡。U4、U5、U6是LLC次级同步整流驱动IC。
遥控开机后，PFC电路为Q6、Q7提供＋400V供电；同时开关机控制电路输出的PWMl-VCC电压送到主电源2的16脚外部Q1的c极，经Q1、ZD1组成的稳压电路稳压后，产生15V左右的PWM2-VCC电压，为U1的12脚和16脚供电。当U1的2脚内部的振荡电路得到正常供电后，振荡电路开始振荡，振荡产生的信号经过分频器、延时器、或非门、电平移相／平衡延时器，U1从11和15脚输出相位相反的激励脉冲，送到高端、低端功率开关管Q6、Q7的控制的G极，推动Q6、Q7交替导通和截止，产生的脉冲电流在TR1、TR2、TR3的2～6初级绕组中产生感应电压，次级感应电压经整流滤波后产生V4-24V电压，为显示屏背光灯电路供电。
