交流伺服电动机的应用已很普遍。国内先从控制器开始开发，再到驱动器，现在也有类似的电动机出现在市场上。随着技术完善，价格降低，控制性能的提高，操作调试日趋简单，以及系列化、模块化不断发展，用它取代其他类型的伺服控制电动机已成一种趋势。

直接驱动电动机(d-d motor，dynaserv)因其不需要减速器而在某些特定场合得到广泛的应用，相当于我们称作的力矩电动机，只不过前者是用新型的交流电动机原理，是数字控制式的。现用横河公司(yokogawa)的智能驱动器drvgⅲ为例介绍它的滤波器。该驱动器为较新型的型号，可以较全面的概括其他型号的用法。

振荡类型

不稳定现象主要有下列几种：

1)调整振荡

低频振荡，频率几赫兹，振荡幅度几度到几十度，有时超出控制区。由位置控制频率带宽和速度控制频率带宽失衡引起，如速度控制频率带宽小于位置控制频率带宽3倍。也可以是自动调整时惯量力矩值不合适，如大于1.5倍时。可以反复执行自动调整操作并检查惯量值，其误差不能大于20%。或降低#0参数设置值(伺服刚度设置参数)。

2）爬行

振动现象类似于调整振荡。当执行低速运行指令时，反复一走一停，是静摩擦力大于低速时的动摩擦力导致。原因是位置积分限制值太大，位置偏差太大从而使控制系统不稳定。方法是调整“积分限制值”或增加系统刚度。

3）相移振荡

振荡频率为几十到200hz，振荡幅度不低于几十度。原因是速度输出信号相位落后于速度输入信号相位180°，由控制理论可知这时系统无稳定裕量。当各种滤波器使用相同的频率或速度控制带宽和滤波器频率带宽相同时都可引起这种振荡。处理方法为降低#1参数设置值(伺服刚度设置参数)。

4）谐振

振荡频率为几十到2khz，振荡幅度顶多几度，依结构而定。振幅小而频率高，常可听到震颤噪音，系统刚度小易引起这个现象。引起原因是负载的机械谐振扰动进入速度控制环，多数情况下有几个谐振频率。所以设计系统时机械谐振频率应尽量高，至少要高于系统控制带宽5倍以上，结构设计时注意刚性设计，避免细长杆结构。可调整滤波器抑制频率谐振点增益来解决。

滤波器

为消除振荡有三种滤波器。根据具体情况选用。

a.相位滞后补偿滤波器

为一阶延迟滤波器，由于它可调节带宽的频率，增加阻尼，在减少相移上优于速度反馈滤波器。

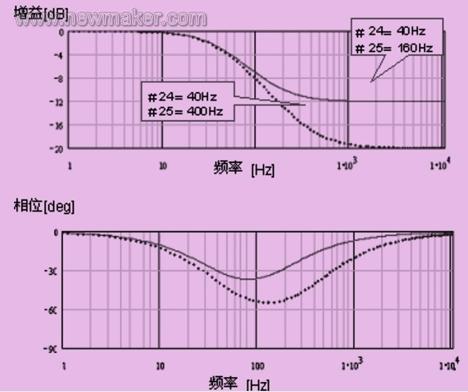

图1 相位滞后补偿滤波器bode图

由图1的bode图可看出它比速度反馈滤波器多一个一阶微分环节用于补偿相位损失，参数#24对应积分常数，参数#25对应微分常数。并且最大增益衰减点频率可设置，使相位滞后减到最小。另外，相对于陷波滤波器，它对抑制频率范围宽的谐振效果好，因其幅度抑制值小，对峰值高频带窄的谐振不合适。

注意如果速度控制带宽和一阶补偿滤波器的频率设置太接近容易引起振荡。

b.陷波滤波器

陷波滤波器又称为带阻滤波器，可对任意频率信号有效地阻断，甚至可使谐振点的增益降到零。当谐振峰值高而频率带宽窄时适用。通过改变品质因数(q值)使衰减特性变化急剧或平缓。频率设置范围从50~1500hz，q值设置范围从0.5~2.5(默认值1.5)。图2示出了陷波滤波器设置图。

图2 陷波滤波器设置图

在谐振频带太宽时该滤波器不能滤除干净。
