二十八、MB89935 C集成电路
    1．简介
    MB89935 C集成电路采用32脚双列直插扁平封装。具有同时检测双炉工作状态、控制双炉工作的功能，能够对双炉工作状态异常检测及时保护、报警。

2．引脚功能

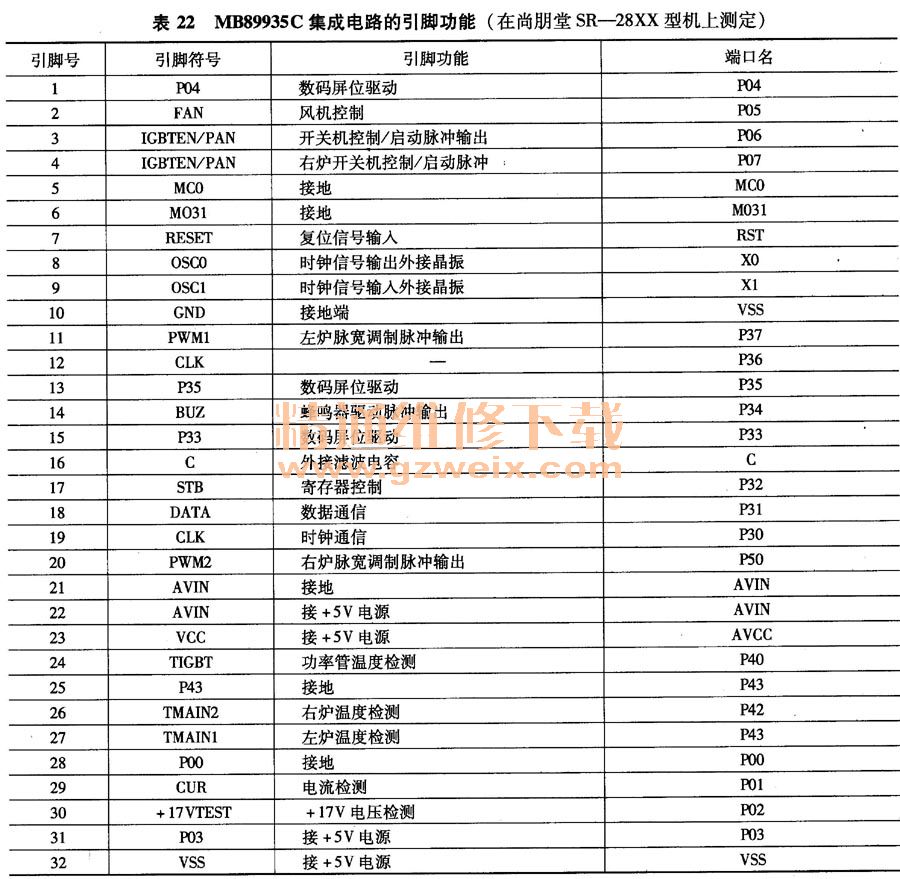

MB89935 C集成电路的引脚功能如表22所示。

3．典型应用电路

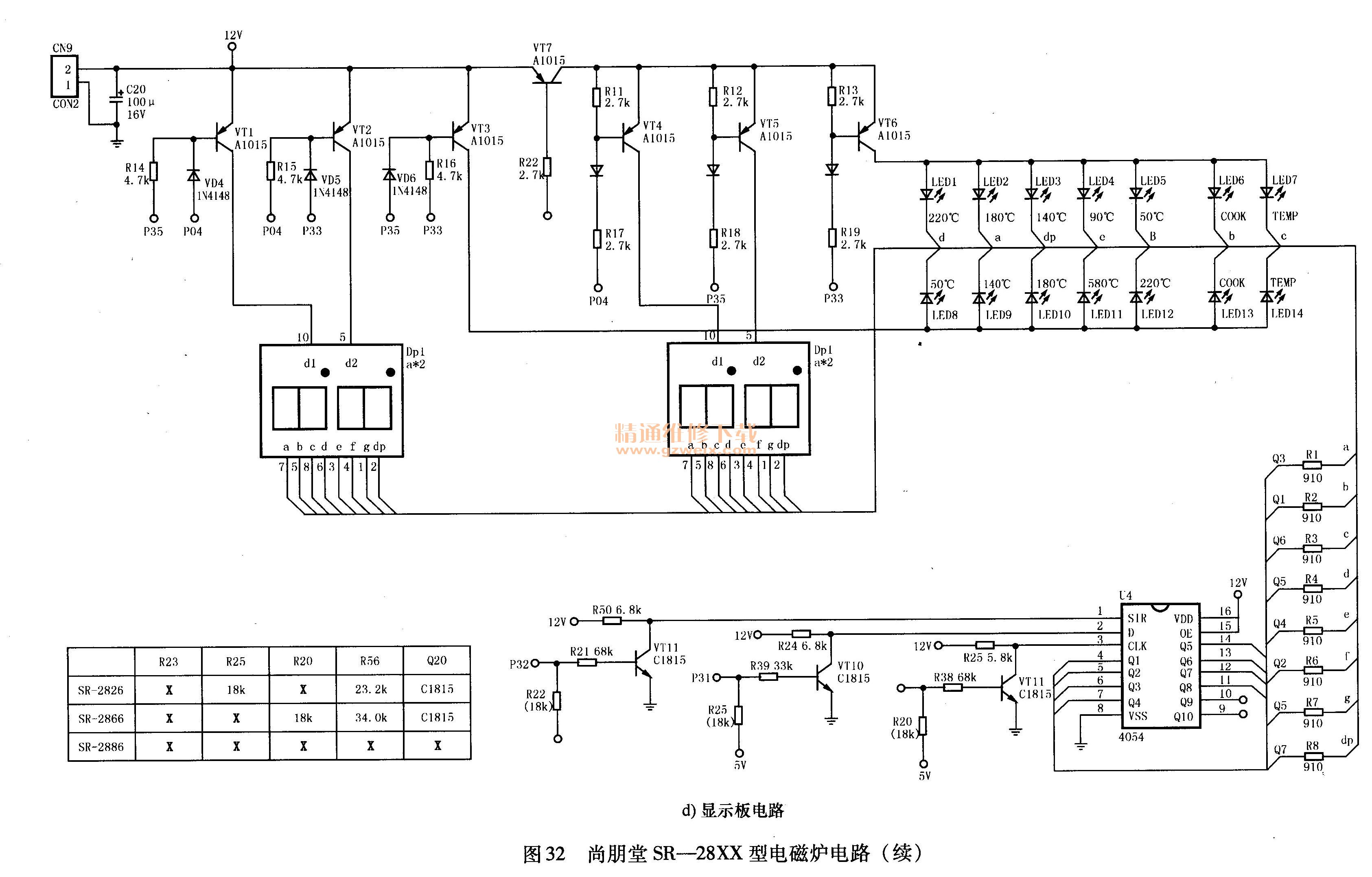

MB89935 C集成电路在尚朋堂SR-28XX型电磁炉上的应用电路如图32所示。






二十九、MB89935D集成电路
    1．简介
    MB89935 D型单片机采用32脚双列扁平封装结构，在尚朋堂SR-2886DR/2626DR型电磁炉应用中具有检测控制两个电磁炉正常工作的功能。

2．引脚功能

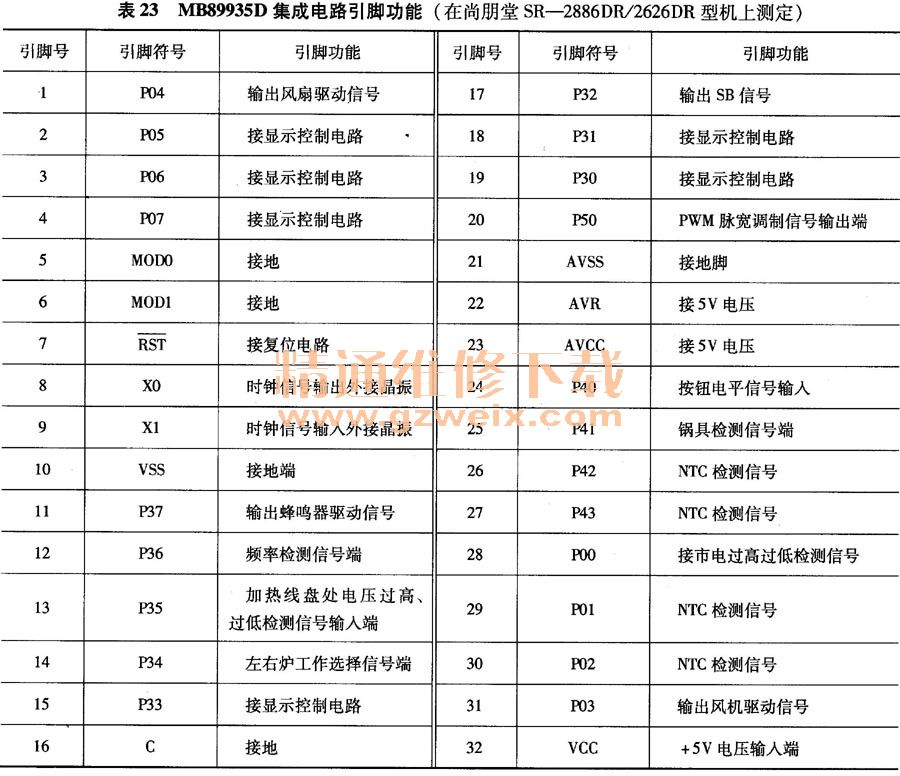

MB89935 D集成电路的引脚功能如表23所示。

3．典型应用电路
    MB89935 D集成电路在尚朋堂SR 2886DR/2626DR型电磁炉上的应用电路如图33所示。

三十、MC68HC908J12集成电路
    1．简介
    MC68HC908J12集成电路采用64脚扁平封装，在美的PCY18A型电磁炉应用中担任系统控制功能。具有独立驱动液晶显示屏，上电自检、开机检锅、加热温度及功率控制，故障检测保护报警，控制面板指示相应的工作状态等功能。

    2．引脚功能和维修数据

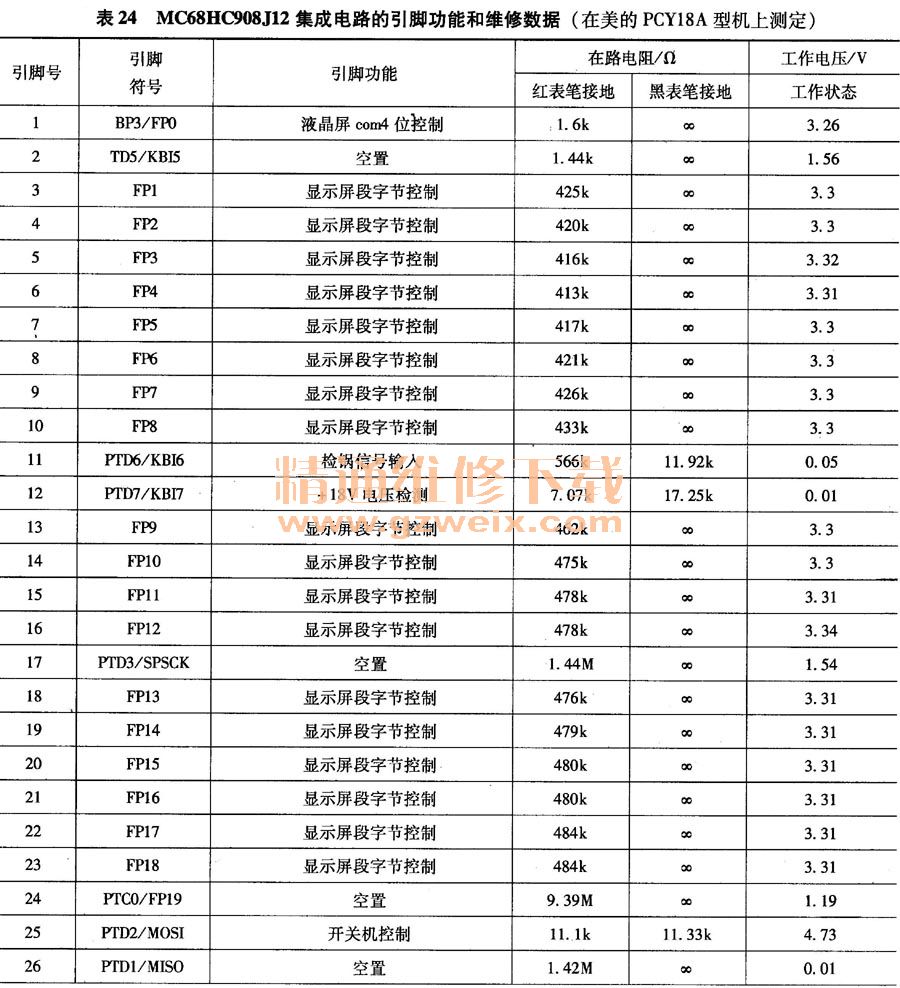

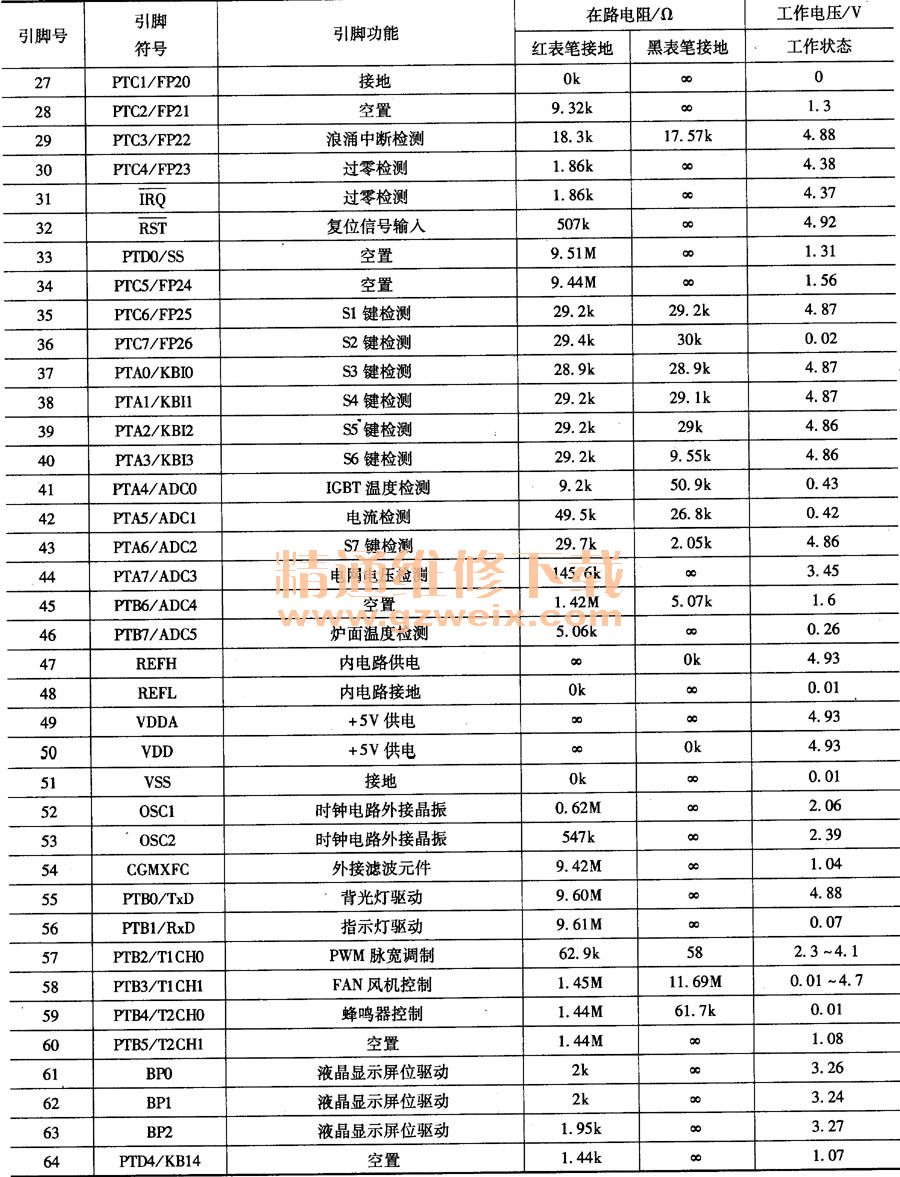

    MC68HC908J12集成电路的引脚功能和维修数据如表24所示。


3．典型应用电路

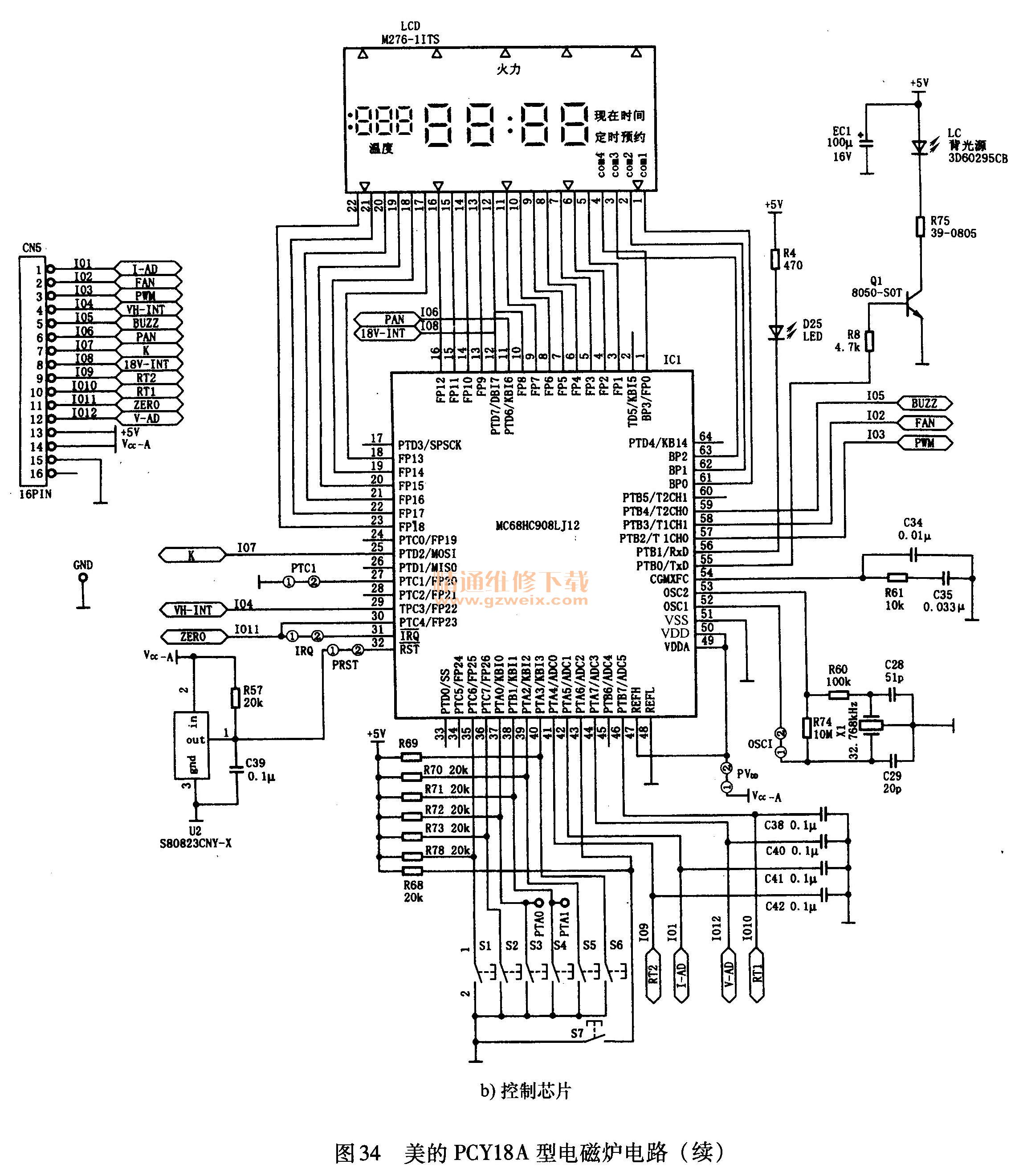

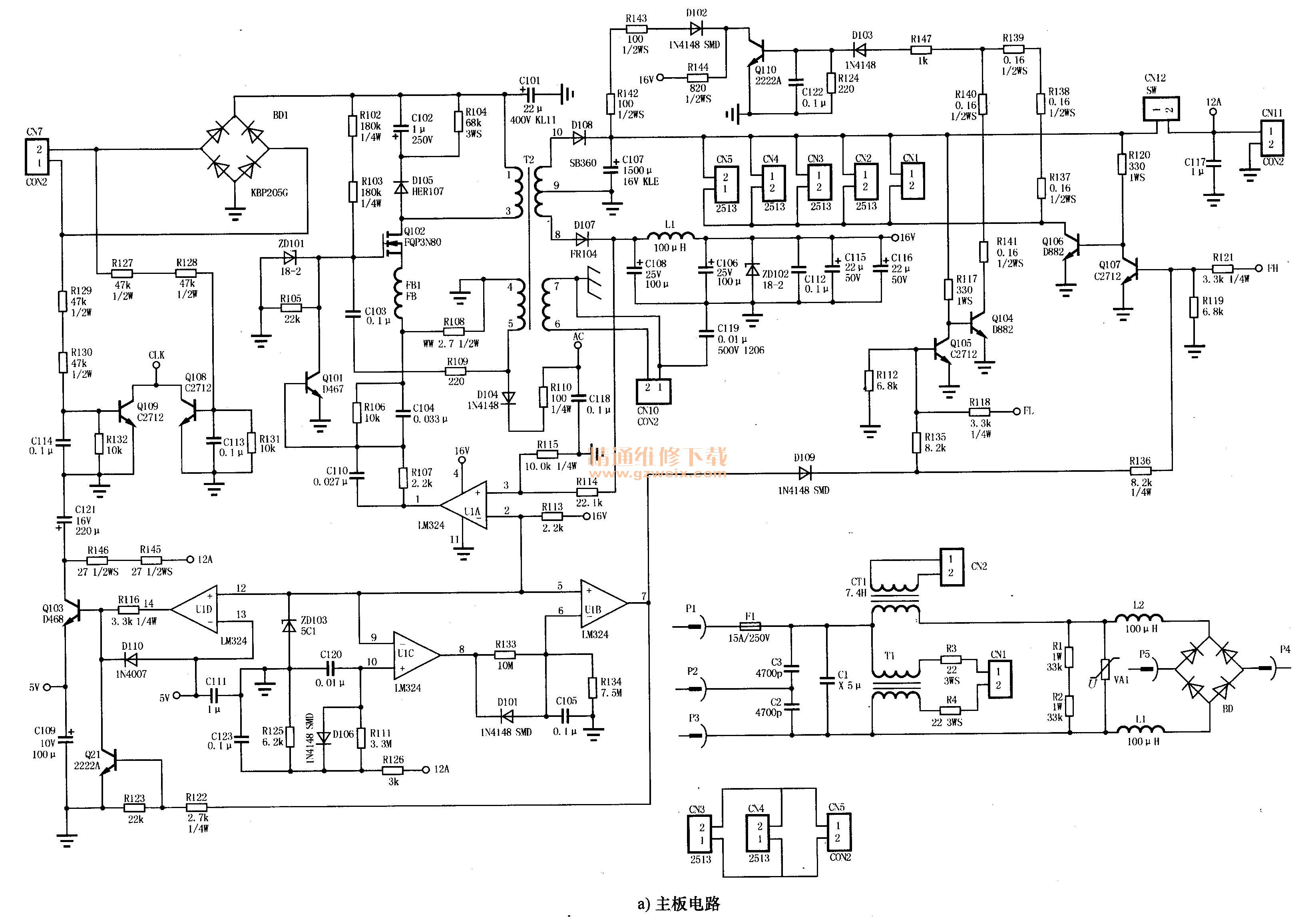

MC68HC908J12集成电路在美的PCY18A型电磁炉上的应用电路如图34所示。
