九、GMS1202集成电路
    1．简介
    GMS1202型单片机采用20脚双列直插扁平封装，上电满足基本工作条件后具有自检功能，自动检测电磁炉软硬件设备，待机控制以及执行用户指令；执行开机检锅加热，检测电磁炉的工作状态，实现电磁炉应有的功能。

    2．典型应用电路
    GMS1202集成电路在美的PF18 D型电磁炉上的应用电路如图14所示。

十、GMS87 C1408集成电路
    1．简介
    GMS87 C 1408型单片机采用28脚双列直插扁平封装结构，在华帝TS21 A型电磁炉中主要担任系统控制功能，是整个电磁炉的管理中心。能够自动检测整个电磁炉的软硬件及工作环境状态，与触摸按键电路保持实时通信。输入用户指令，执行相应的功能，并驱动显示电路显示相应的工作状态，自动检测该电磁炉的故障，及时实施保护措施。

2．典型应用电路
GMS87 C 1408集成电路在华帝TS21 A型电磁炉上的应用电路如图10（图片在前几页）所示。

十一、HF4069集成电路
1．简介
HF4069集成电路采用28脚双列扁平封装结构，在忘不了电磁炉应用中，具有检测工作状态和控制加热功率，输入用户指令，自动检测故障及异常保护等功能。

2．引脚功能
HF4069集成电路的引脚功能如表7所示。

十二、HEF4069UBT集成电路
1．简介
由PHILIPS公司生产，内含6个反相器，属CMOS逻辑IC系列，14脚双列直插封装，供电电压3～15V，工作温度25℃。

2．引脚功能和维修数据

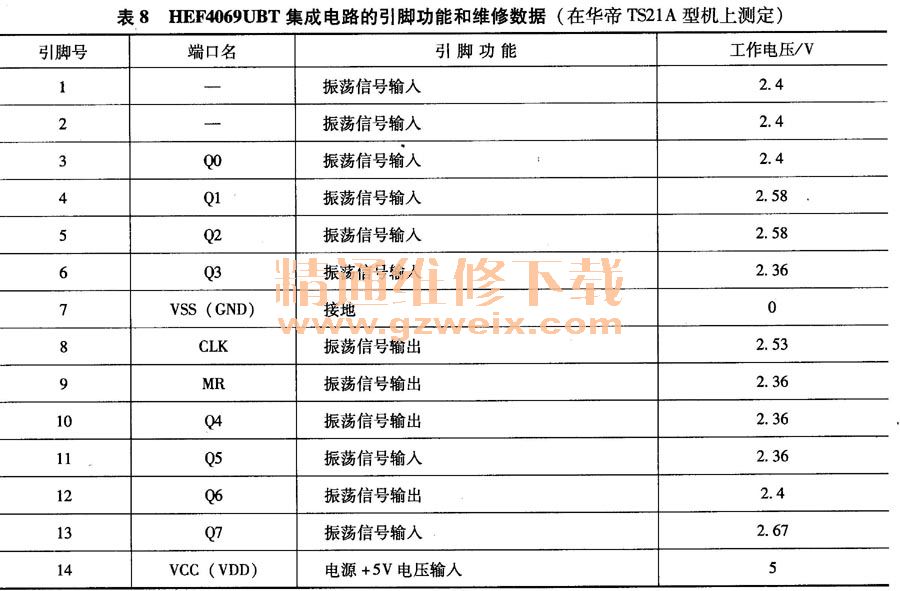

HEF4069UBT集成电路的引脚功能和维修数据如表8所示。

3．典型应用电路
HEF4069UBT集成电路在华帝TS21 A型电磁炉上的应用电路如图10（图片在前几页）所示。
