四十三、TIP913集成电路
1．简介
    TIP913液晶显示屏驱动集成电路采用48脚双列表面贴装结构，具有接收CPU的控制数据信号驱动LCD显示屏背光灯的功能。
2．引脚功能

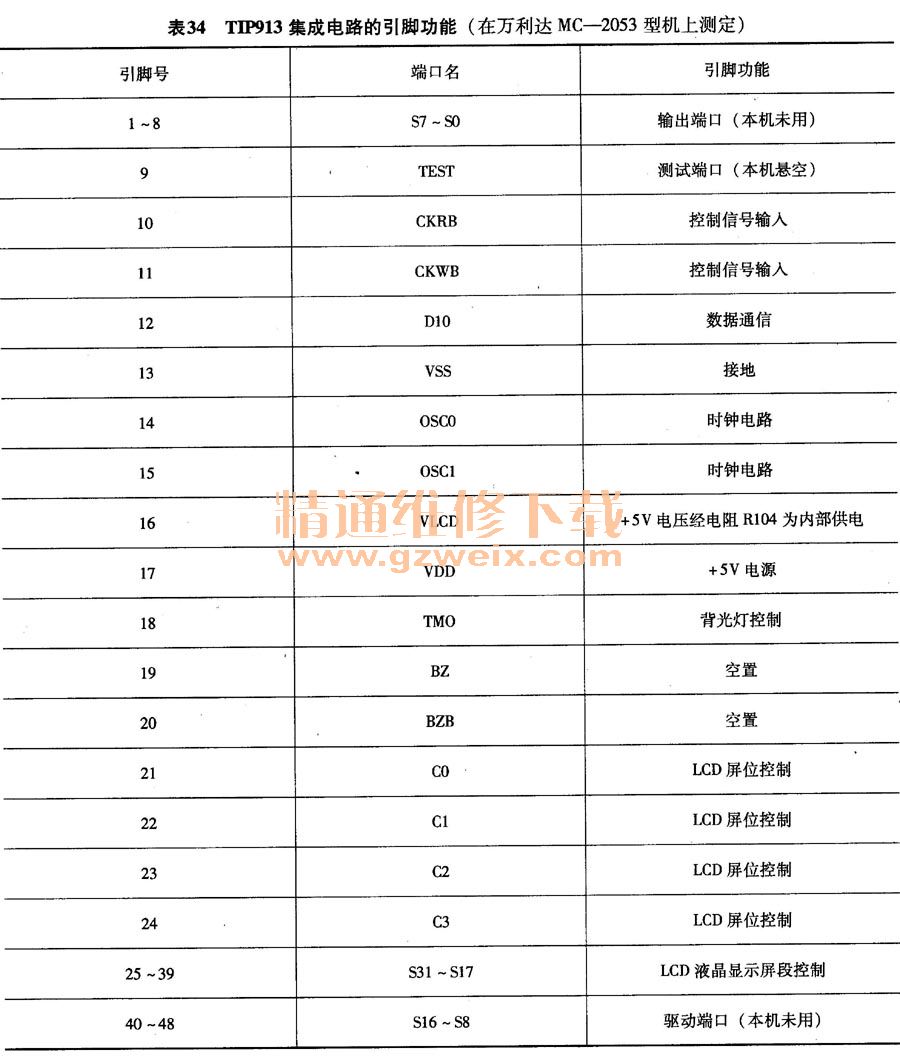

TIP913集成电路的引脚功能如表34所示。

3．典型应用电路

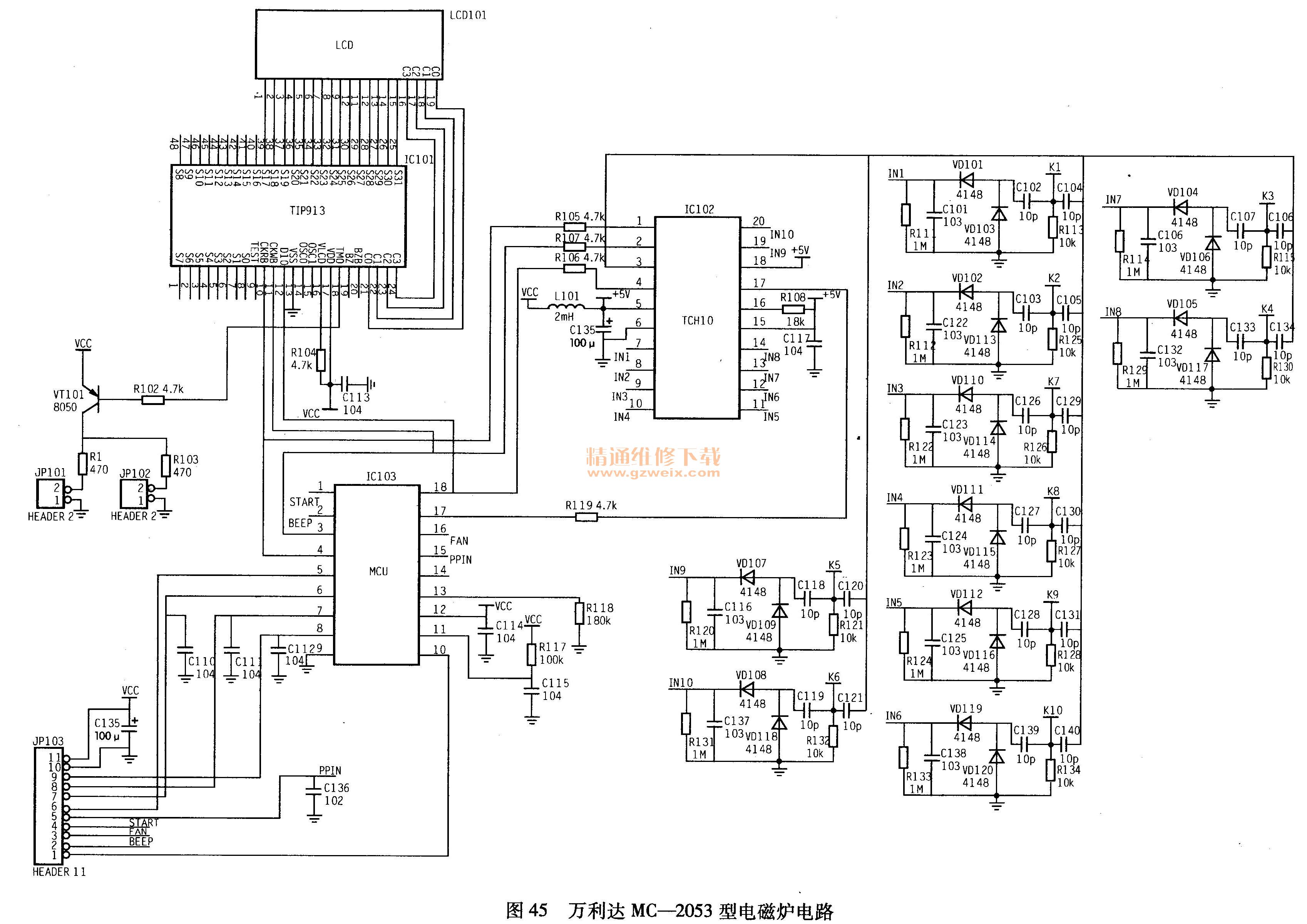

TIP913集成电路在万利达MC-2053型电磁炉上的应用电路如图45所示。

四十四、TA8316 ( S）集成电路
1．简介

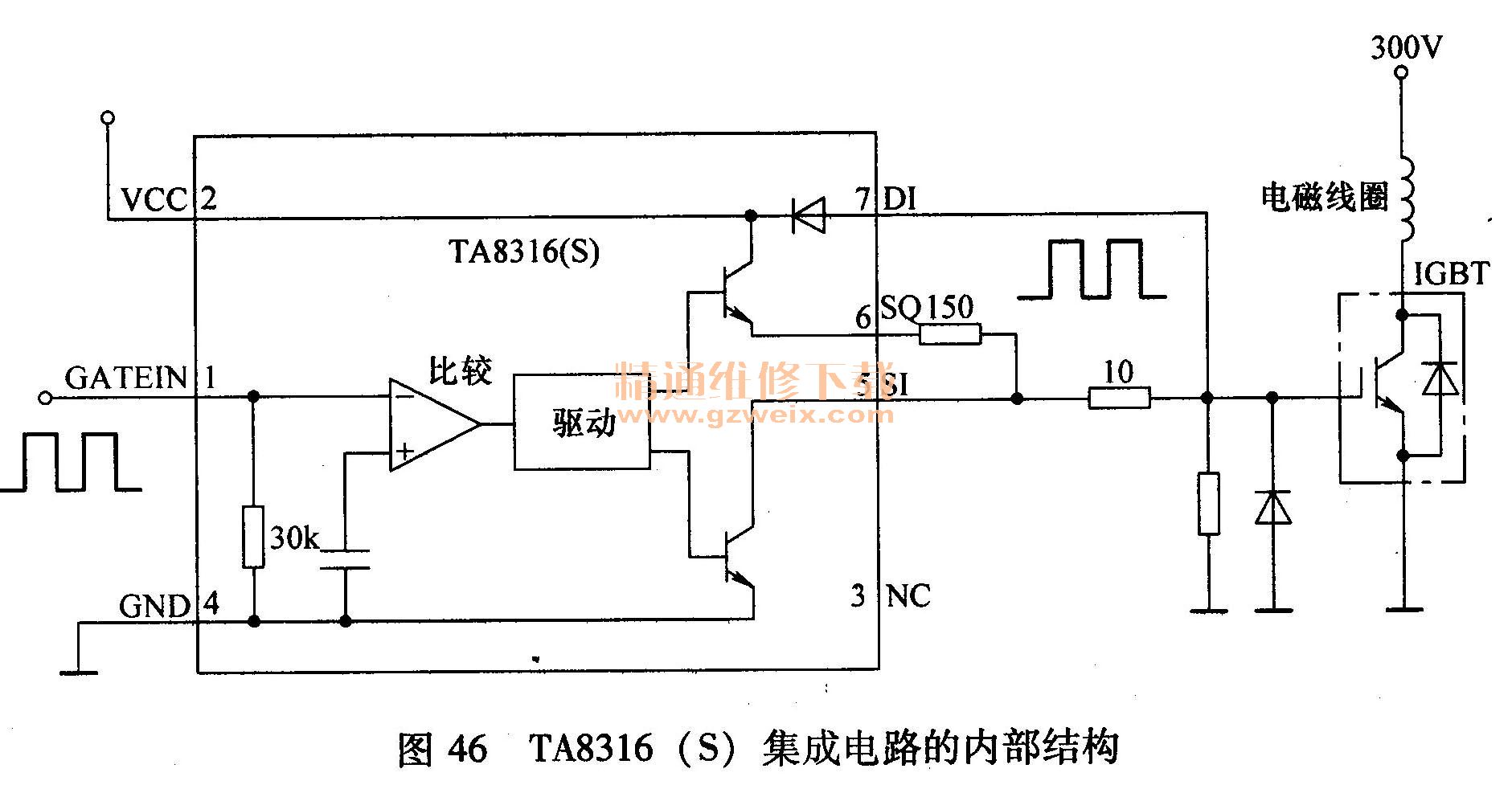

TA8316 (S)集成电路的内部结构如图46所示。

2．引脚功能
TA8316 (S)集成电路的引脚功能如表35所示。

四十五、TCH10集成电路
    1．简介
    TCH10集成电路为触摸感应按键指令编码专用芯片，采用20脚双列直插扁平封装，接收CPU传输来的控制信号，从3脚输出载波信号，对输入到触摸按键的人体感应信号进行调制输入该芯片的输入端口，编码形成串行数据信号输入到CPU。

2．引脚功能

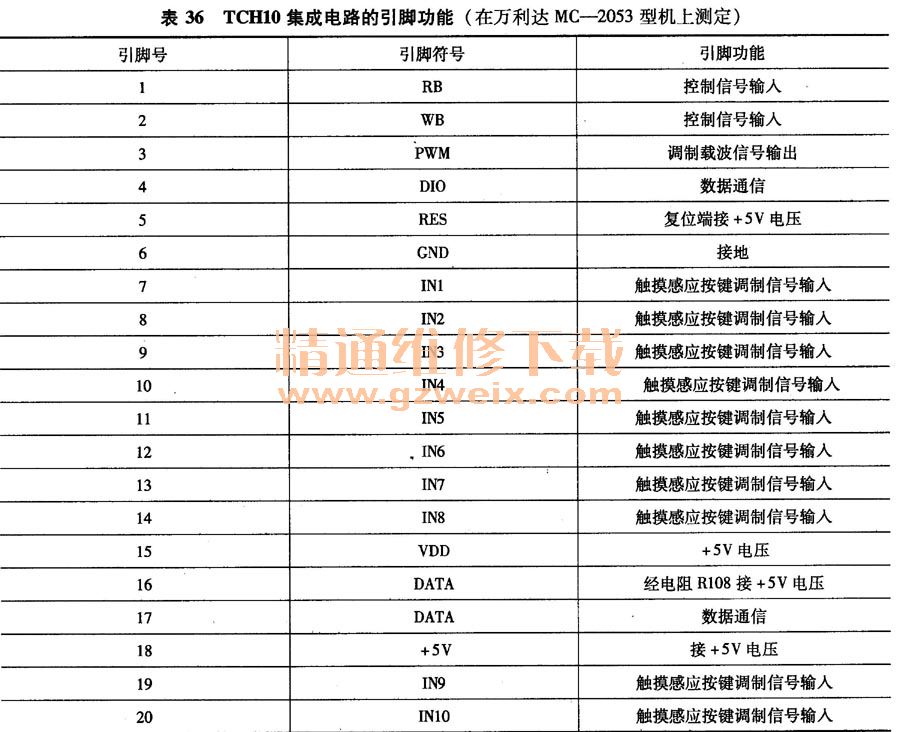

TCH10集成电路的引脚功能如表36所示。

3．典型应用电路
TCH10集成电路在万利达MC 2053型电磁炉上的应用电路如图45所示。
