十九、HT46R47集成电路（一）
    1．简介
    HT46R47型单片机采用18脚双列直插扁平封装结构。在尚朋堂SR-1625B型电磁炉应用中，承担系统控制功能。具有上电自检、开机检锅、加热、温度及功率控制，控制面板指示相应的工作状态以及故障检测保护报警等功能。
    2．引脚功能

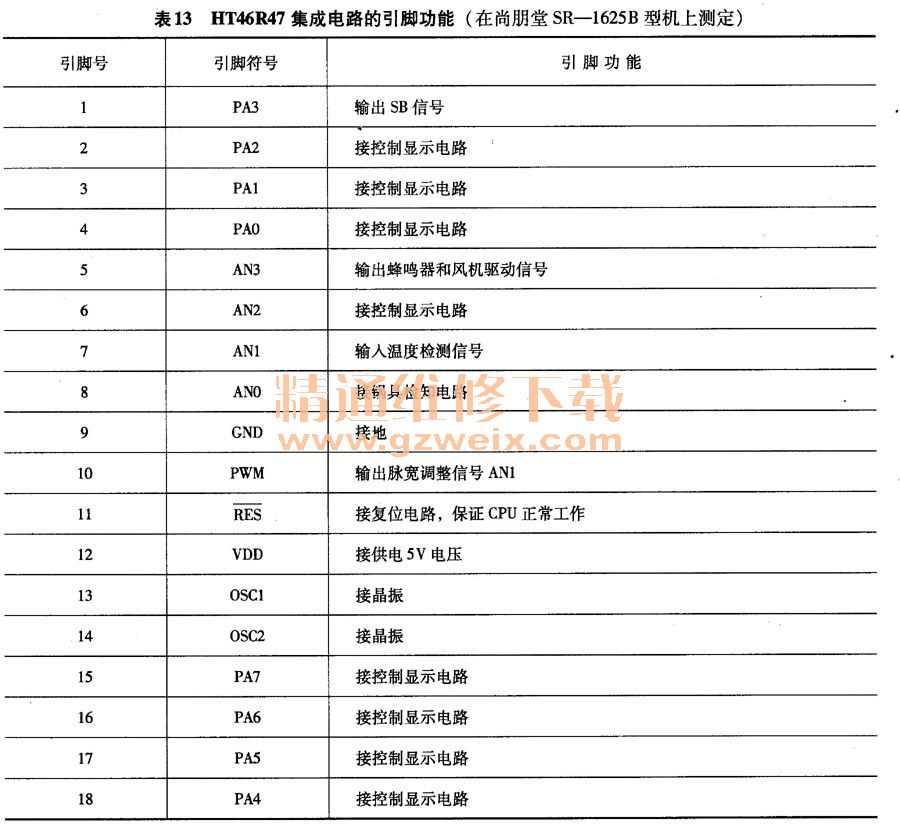

    HT46R47集成电路的引脚功能如表13所示。

3．典型应用电路
HT46R47集成电路在尚朋堂SR-1625B型电磁炉上的应用如图21所示。

二十、HT46R48集成电路（二）
    1．简介
    HT46R48集成电路是8位高性能精简指令集单片机，专门为需要A-D转换的产品而设计，采用20脚双列直插扁平封装。在电磁炉应用中具有对电压电流温度、锅具用户指令、中断等信息的检测功能和对电磁炉加热功率、锅具温度、加热方式等的控制功能。
    2．引脚功能和维修数据

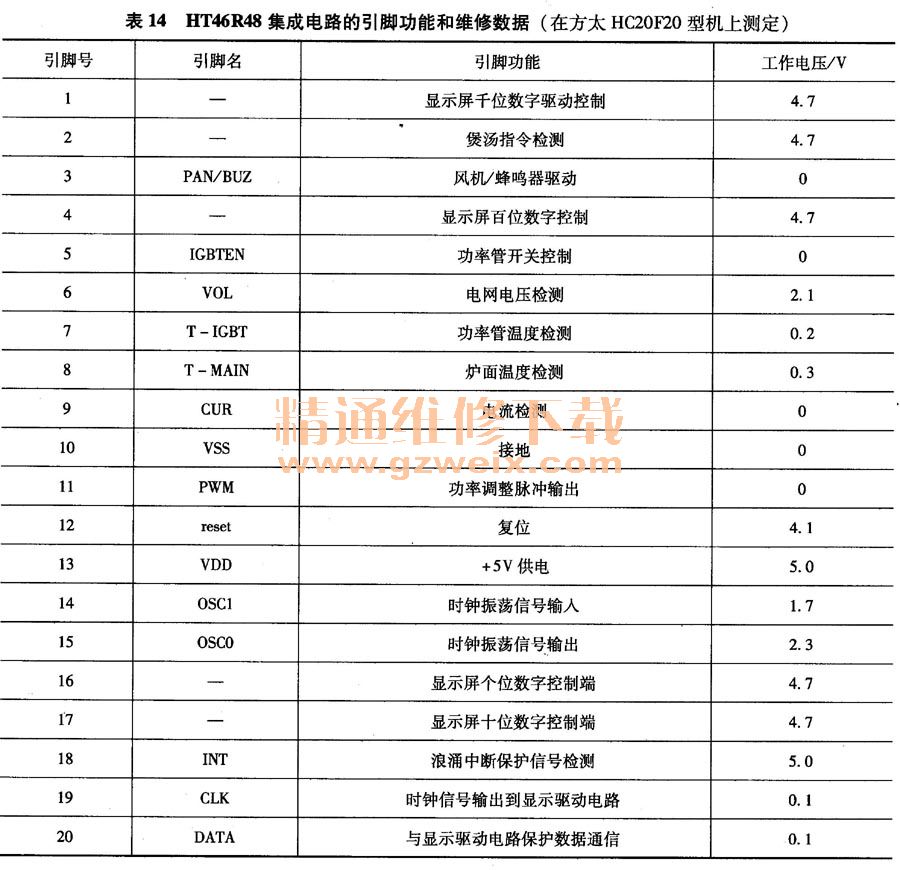

    HT46R48集成电路的引脚功能和维修数据如表14所示。

3．典型应用电路
HT46R48集成电路在方太HC20F20型电磁炉上的应用如图22所示。

二十一、H174HC164集成电路
    1．简介
    HT74HC164集成电路为移位寄存器，主要用来检测控制LED和DIG1的工作。
    2．典型应用电路
    H174HC164集成电路在奔腾PC20N-AF型电磁炉上的应用电路如图23所示。
