资料篇—电磁炉常用集成电路
来源:本站整理  作者:佚名  2013-08-30 05:06:29

十三、EFHP5841集成电路
    1.简介
    EFHP5841集成电路采用20脚双列直插封装,具有与显示屏驱动集成电路保持时钟、数据和控制功能高速传输,独立完成对电磁炉状态检测,功能控制、功能指令输入等功能。
  2.典型应用电路

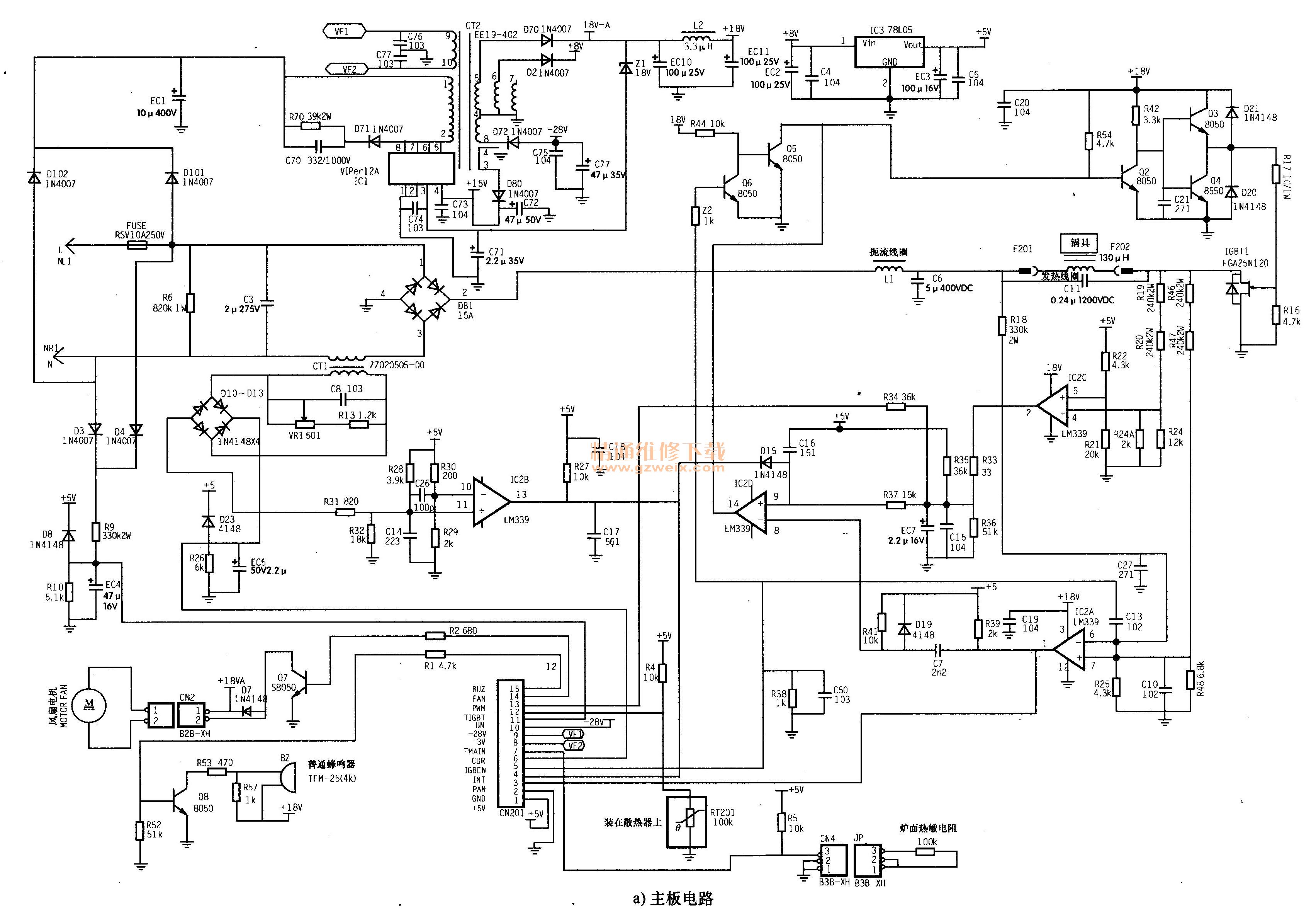

EFHP5841集成电路在华帝KF18D/KF20D型电磁炉上的应用电路如图15所示。
华帝KF18D/KF20D型电磁炉电路
华帝KF18D/KF20D型电磁炉电路

十四、HMS807C1204A集成电路
    1.简介
    HMS807C1204A型单片机采用20脚双列直插扁平封装。在美的PSY18C型电磁炉应用中,具有上电自检开机检锅、加热,控制电磁炉实现加热锅具的作用。具有执行用户指令,控制面板指示相应的工作状态以及故障自检功能。

    2.引脚功能和维修数据
    HMS807 C 1204A集成电路的引脚功能和维修数据如表9所示。
HMS8070204A集成电路的引脚功能和维修数据(在美的PSY18C型机上测定)

3.典型应用电路
HMS807 C 1204A集成电路在美的PSY18C型电磁炉上的应用电路如图16所示。
美的PSY18C型电磁炉电路
美的PSY18C型电磁炉电路

十五、HT1621集成电路
1.简介
HT1621集成电路是液晶显示屏驱动集成电路,采用48脚表面贴装结构,接收CPU送来的控制数据信号进行解码,驱动液晶显示屏显示电磁炉的工作状态,同时还能驱动有源蜂鸣器报警。

2.典型应用电路

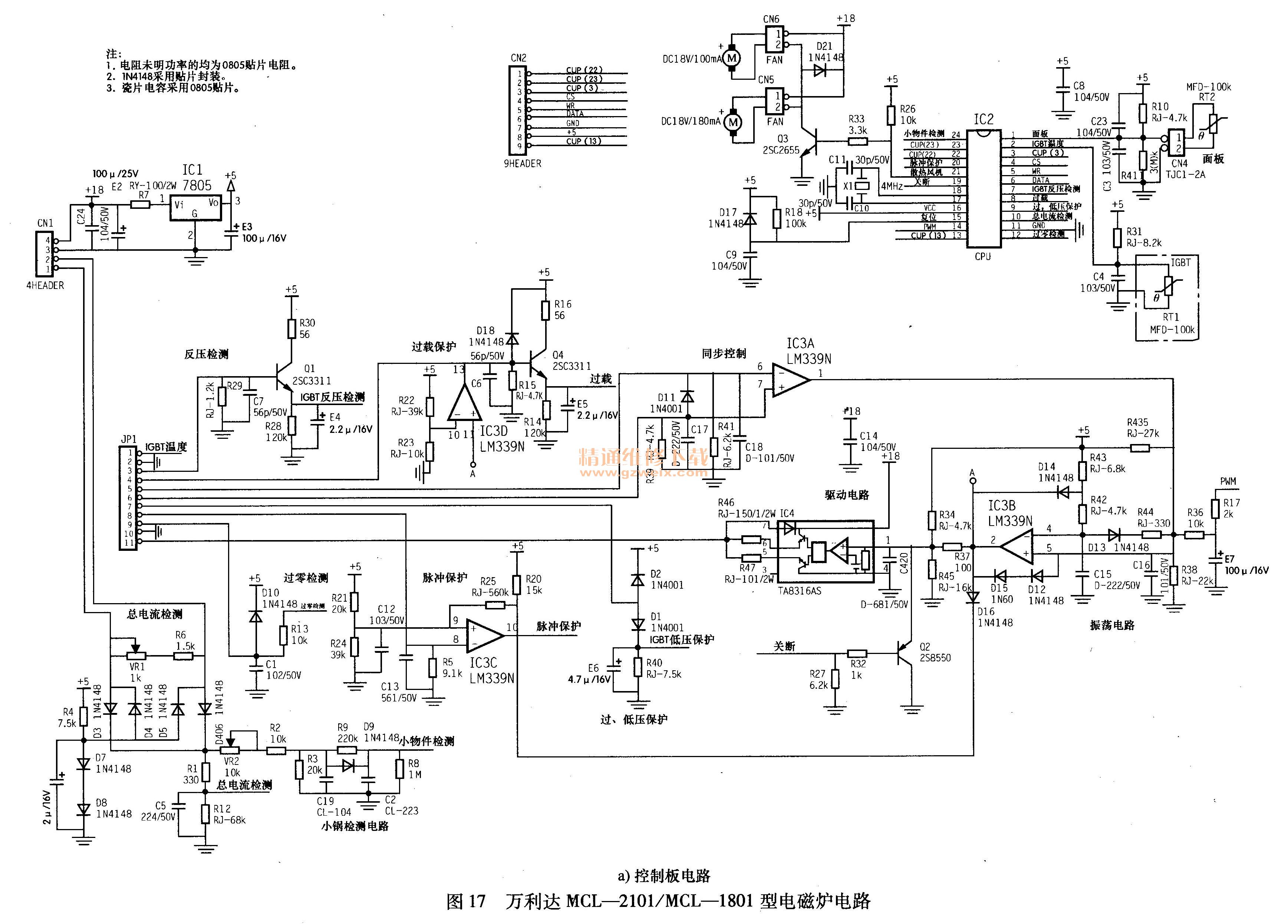

HT1621集成电路在万利达MCL-2101/MCL-1801型电磁炉上的应用电路如图17所示。
万利达MCL-2101/MCL-1801型电磁炉电路
万利达MCL-2101/MCL-1801型电磁炉电路
