四十六、THX201集成电路
    1．简介

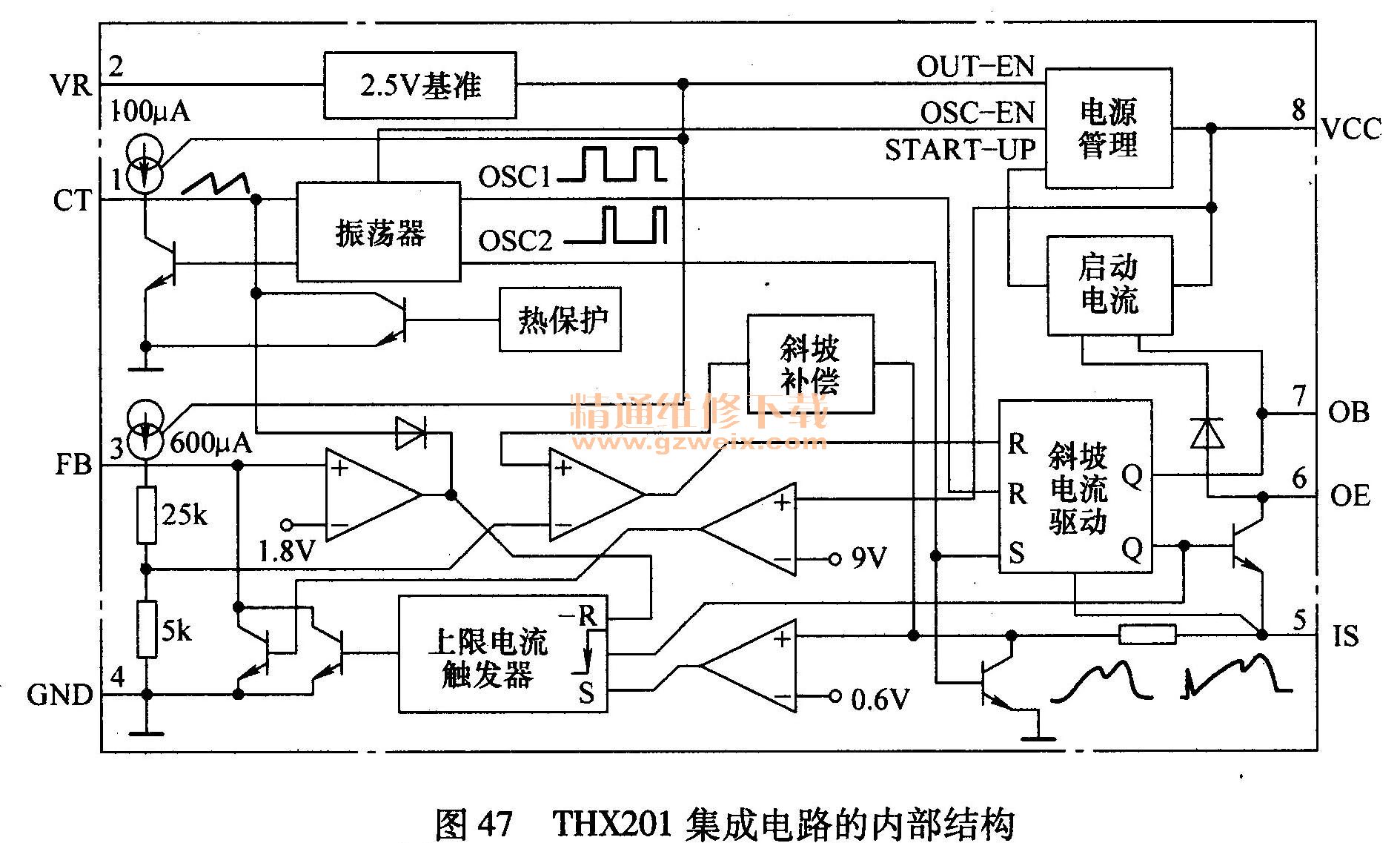

THX201集成电路是一种新型开关电源控制芯片，具有功耗低、转换效率高、保护电路完善等特点，在电磁炉低压电源中得到广泛应用，输出功率可达5 V。THX201集成电路的内部框图如图47所示。

    从内部结构图上可以看出，要判断THX201的好坏只需用万用表测集成块的6脚与7脚之间的电阻即可，如果电阻值为无穷大，说明集成块是好的，电阻为0或者小于1000Ω说明集成块已坏。

2．引脚功能和维修数据

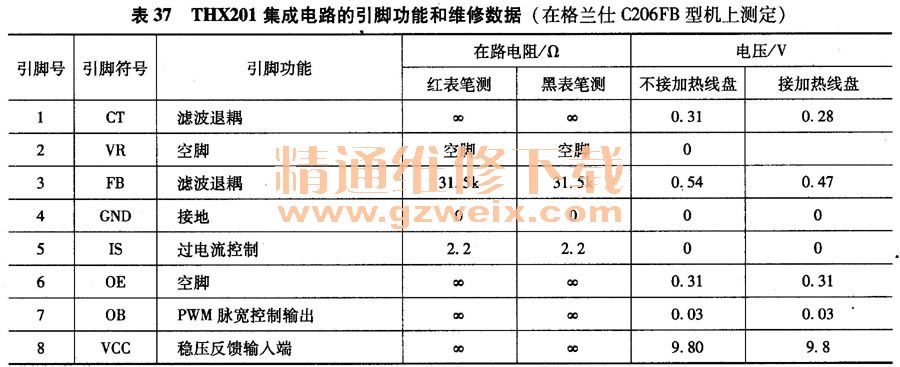

THX201集成电路的引脚功能和维修数据如表37所示。

3．典型应用电路
    THX201集成电路在格兰仕C206FB型电磁炉上的应用电路如图13（本教程中查找）所示。

四十七、THX202H集成电路
1．简介

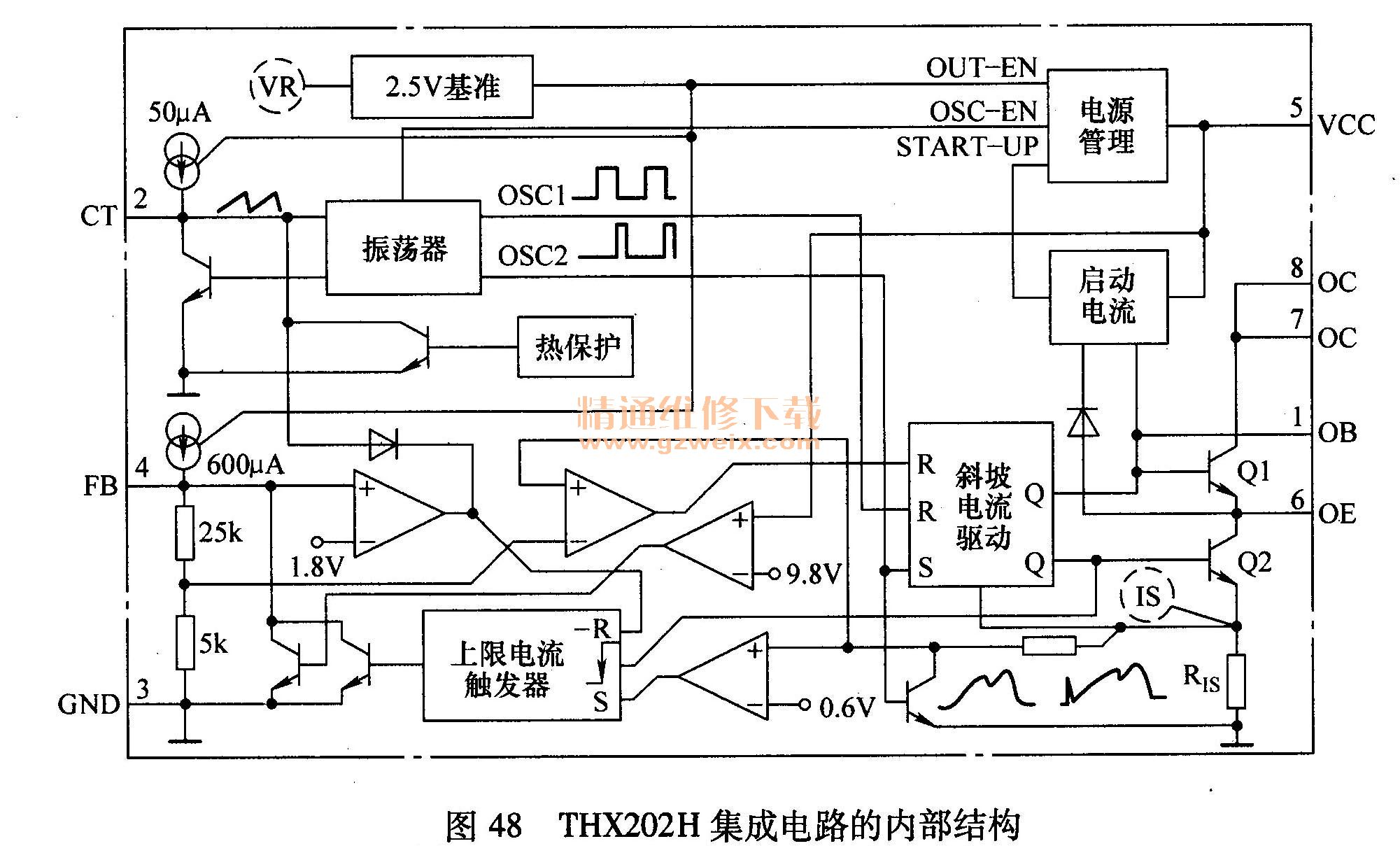

THX202H是典型的PWM（脉宽调制）控制形集成电路，具有防过载、防饱和专利技术设计，能及时防范过载、开关变压器饱和、输出短路等故障，采用内置功率晶体管为开关管，同时利用其放大作用完成启动，并将启动电阻的功耗减少10倍以上。内置斜坡补偿电路、热保护电路、斜坡电流驱动电路，宽压输出5.5W9 AC 220V输出8W，无输出功耗可小于0. 25 W。THX202H集成电路的内部框图如图48所示。

从内部结构图上可以看出，要判断THX202H的好坏只需用万用表测集成块的6脚与7、8脚之间的电阻判断Q1的好坏，用万用表测集成块的6脚与3脚之间的电阻判断Q2的好坏即可，只要Q1、Q2中有一个是坏的，则此集成块就是坏的。

    2．引脚功能

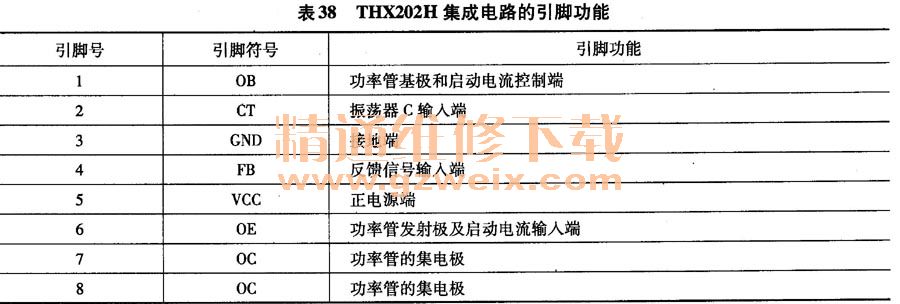

    THX202H集成电路的引脚功能如表38所示。

四十八、TL431集成电路
    1．简介

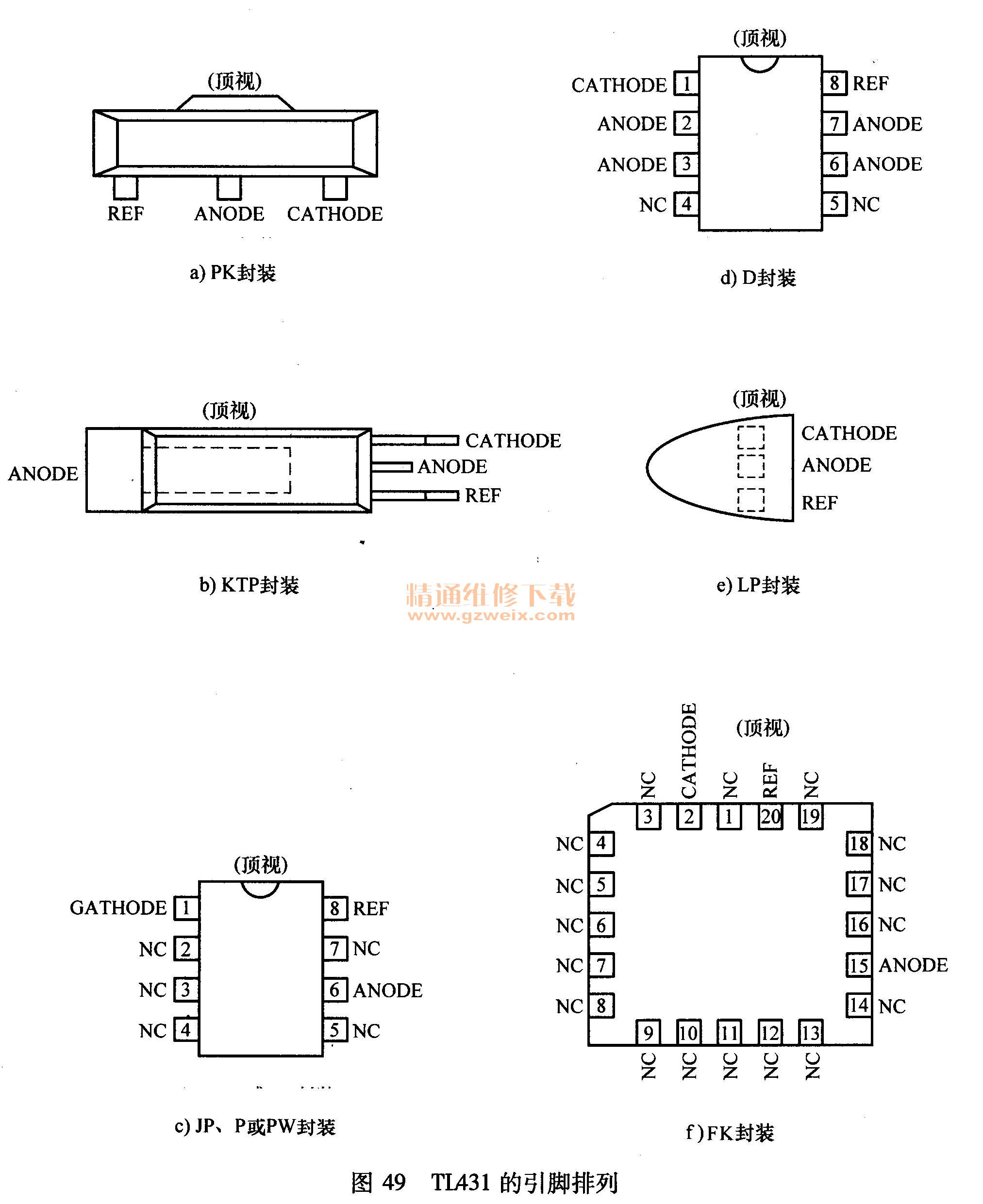

    TL431是一种精密电压调节器，多用于稳压电路。其特点主要有动态输出阻抗较低（典型值为0. 2Ω)、输出噪声特性较低、输出电压调节范围为基准电压（V REF）至36V等特点。TL431和TL431 ACA的工作温度为0～70℃ , TL431 M的工作温度范围为－55～125℃。  TL431的封装有多种形式，其引脚排列如图49所示。常见的封装形式是LP，其内部框图如图50所示。


2．典型应用电路

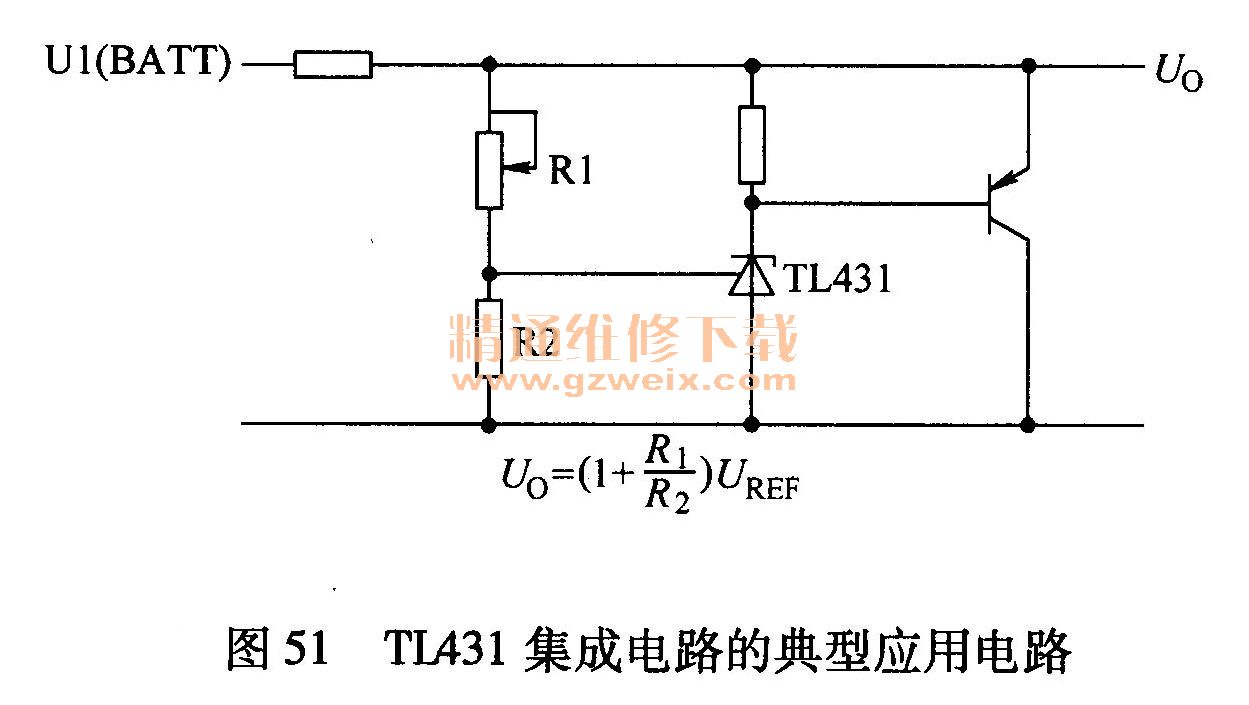

TL431集成电路的典型应用电路如图51所示。
