三十四、5007集成电路
    1.简介
    单片机S007采用20脚双列直插扁平封装结构,在美的C19-SH1982型电磁炉应用中主要承担系统控制的作用,具有上电自检、待机控制、开机锅具检测、加热温度和功率控制、温度检测、异常保护、报警等功能。

    2.引脚功能和维修数据
    S007集成电路的引脚功能和维修数据如表28所示。

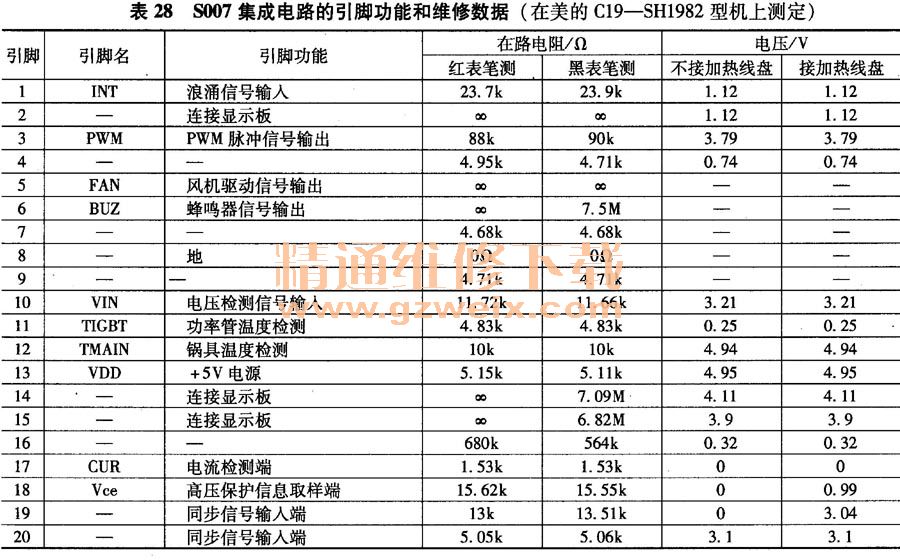

 5007集成电路的引脚功能和维修数据(在美的C19-SH1982型机上测定)

3.典型应用电路
S007集成电路在美的C19-SH1982型电磁炉上的应用电路如图39所示。

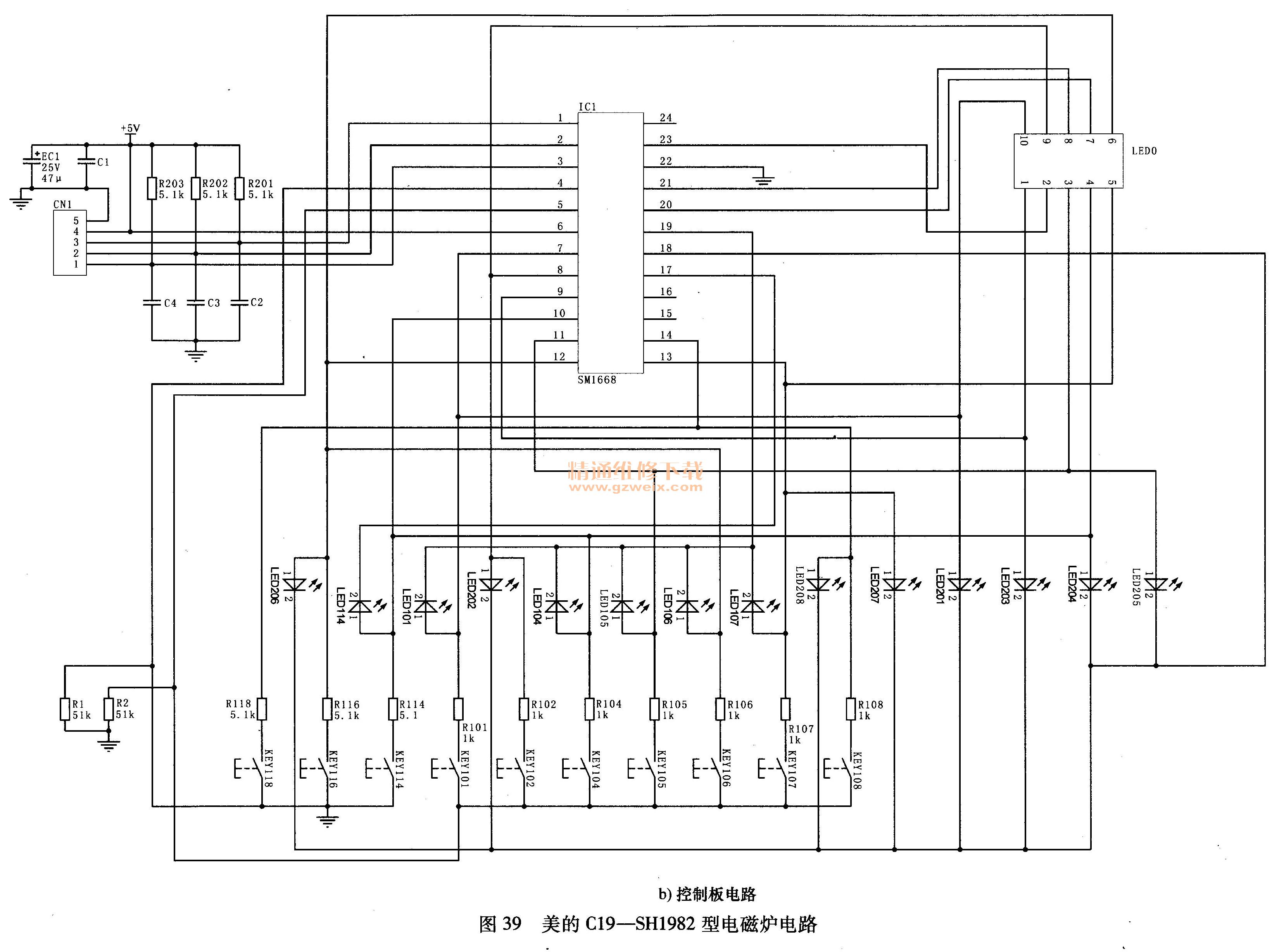

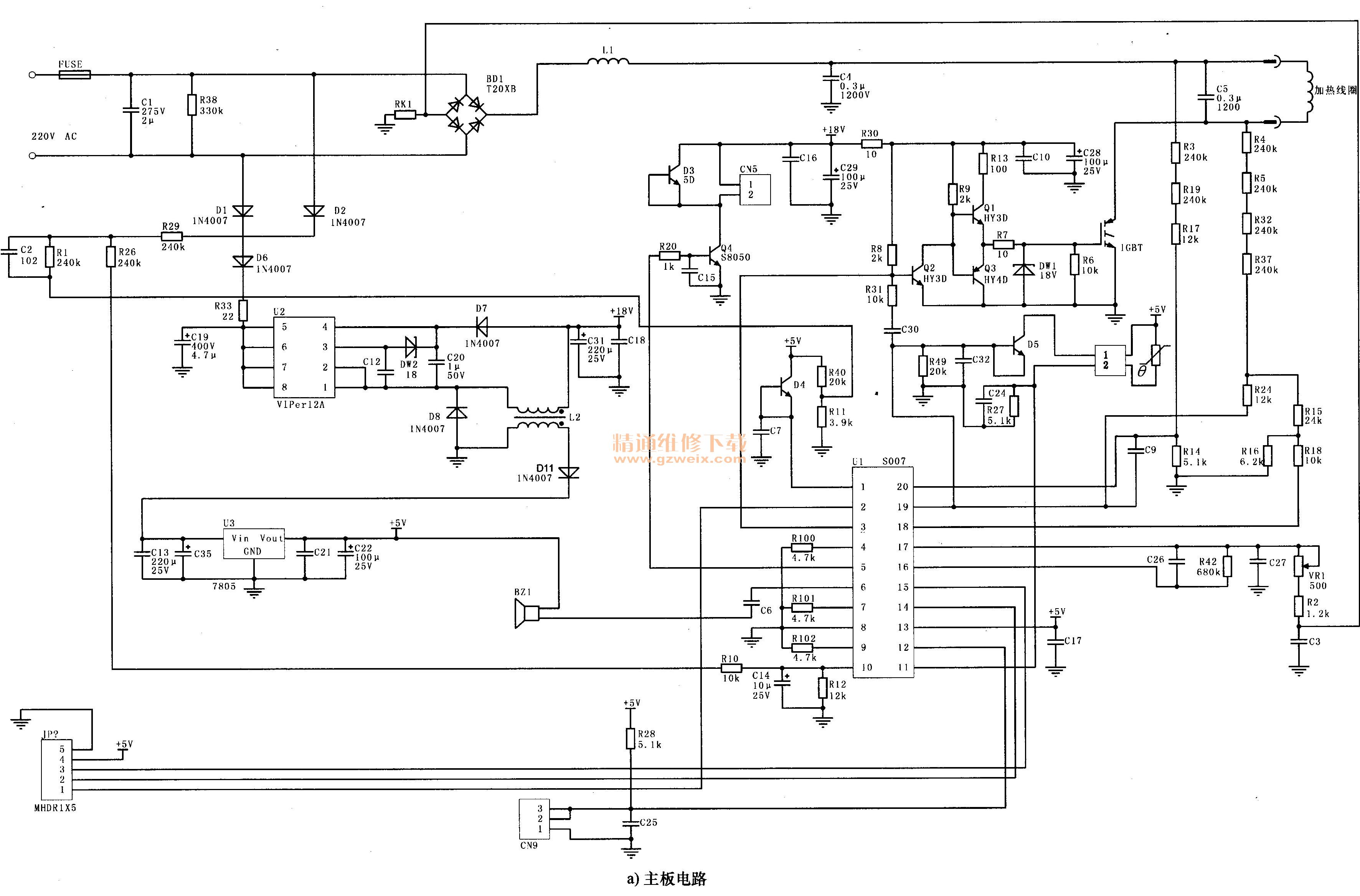

美的C19-SH1982型电磁炉电路
美的C19-SH1982型电磁炉电路

三十五、S3F69P55集成电路
    1.简介
    S3 F69P55为双列28脚封装。具有与指示灯和数码显示屏驱动集成电路U2保持串行通信,与触摸键指令形成集成电路U3、U4保持并行通信功能;同时还具有电磁炉状态检测和功能控制等功能。

2.引脚功能
S3 F69 P55集成电路的引脚功能如表29所示。

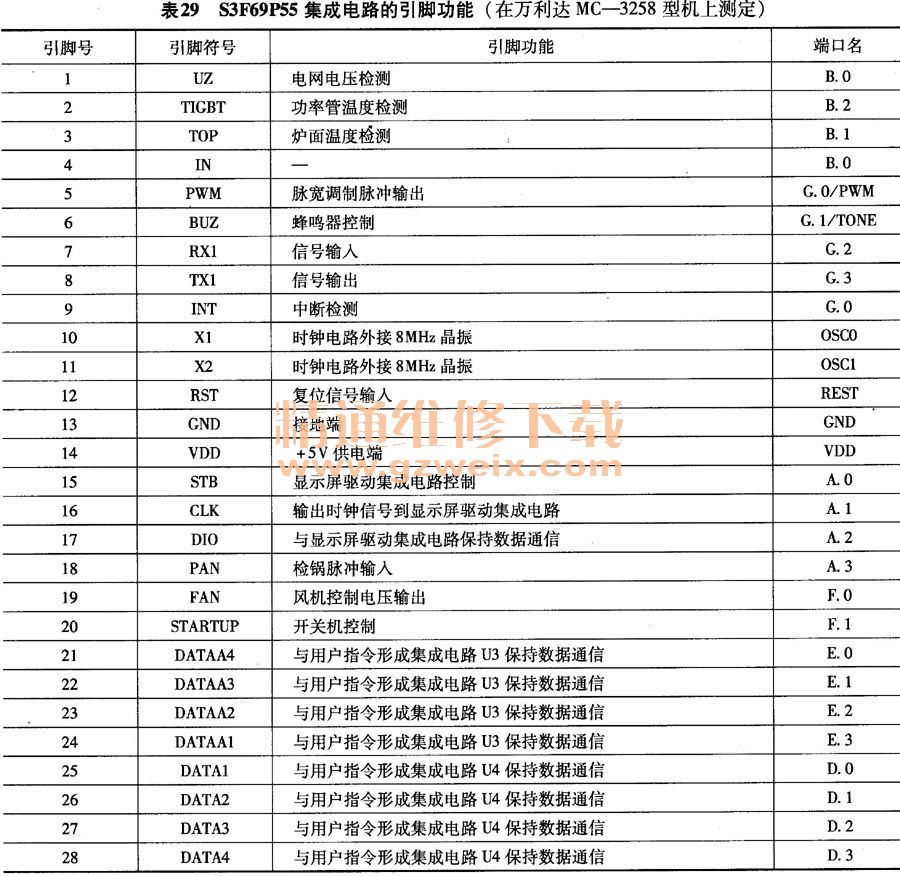

 S3F69P55集成电路的引脚功能(在万利达MC-3258型机上测定)

3.典型应用电路
S3 F69P55集成电路在万利达MC-3258型电磁炉上的应用电路如图40所示。

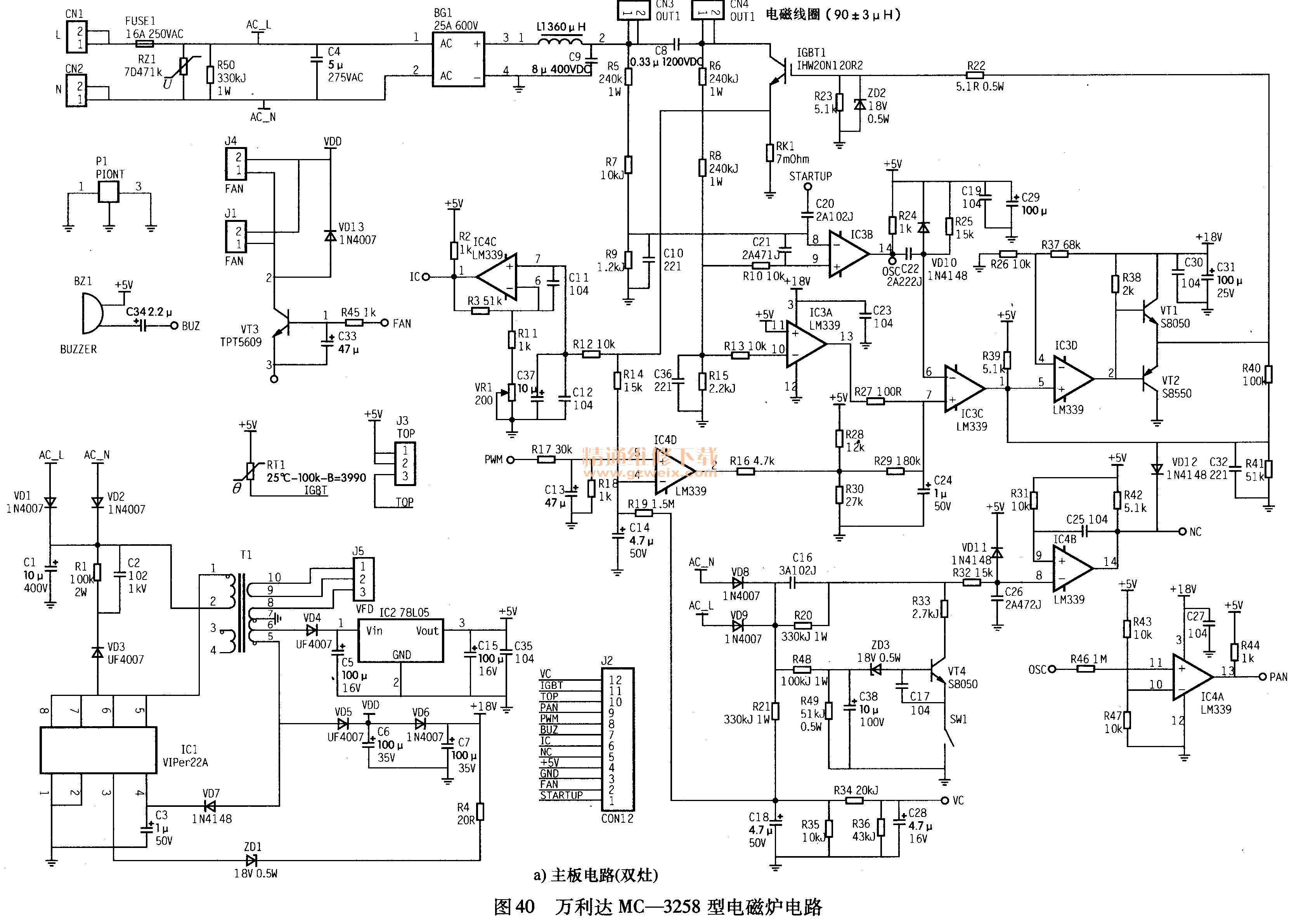

万利达MC-3258型电磁炉电路

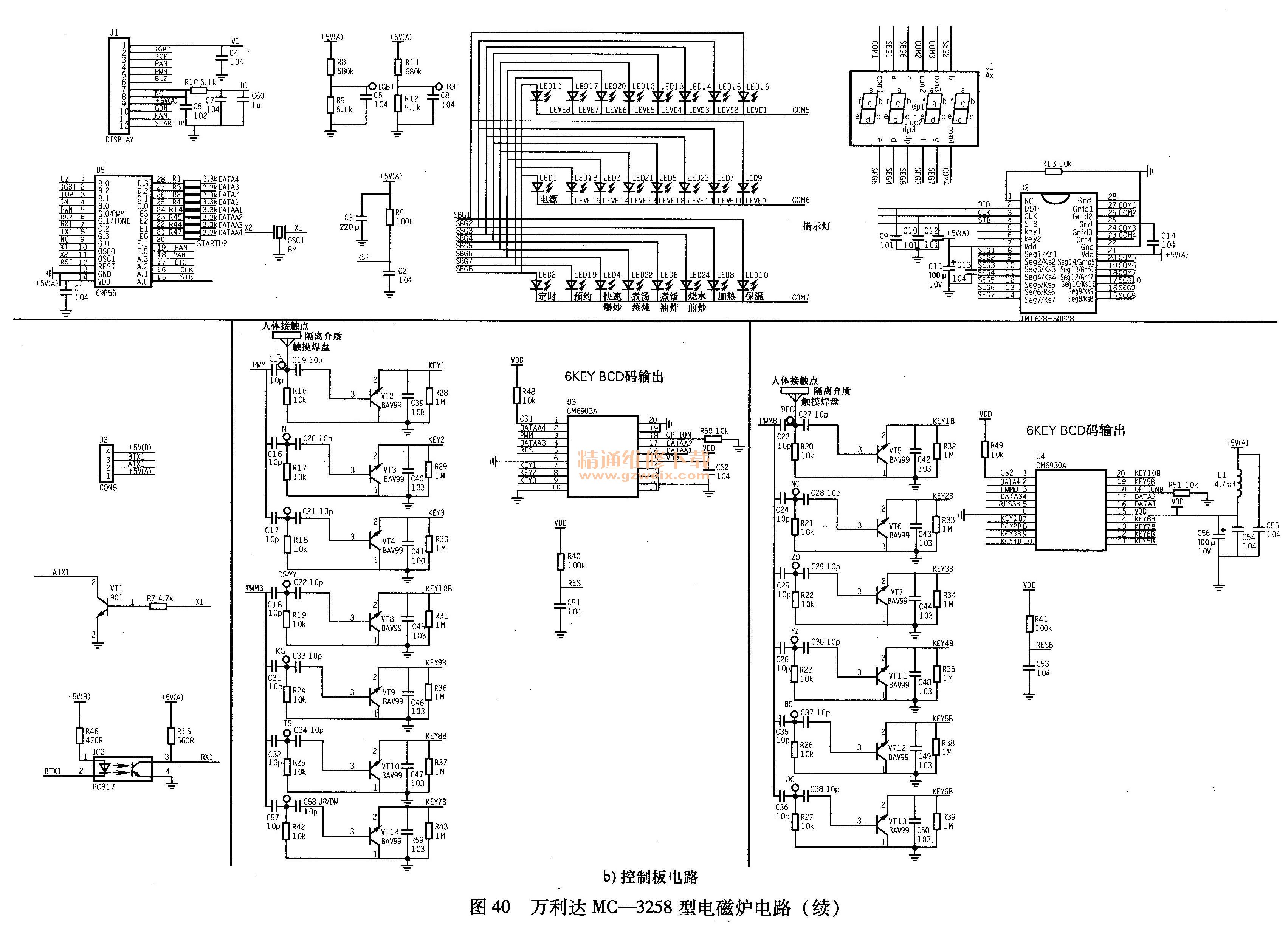

万利达MC-3258型电磁炉电路

三十六、S3P9428集成电路
    1.简介
    S3 P9428集成电路采用双列30脚扁平封装,具有操作指令输入、状态指示控制各种状态检测、功能控制等功能实现。
    2.典型应用电路
    S3 P9428集成电路在美的PSD-A/B型电磁炉上的应用电路如图41所示。

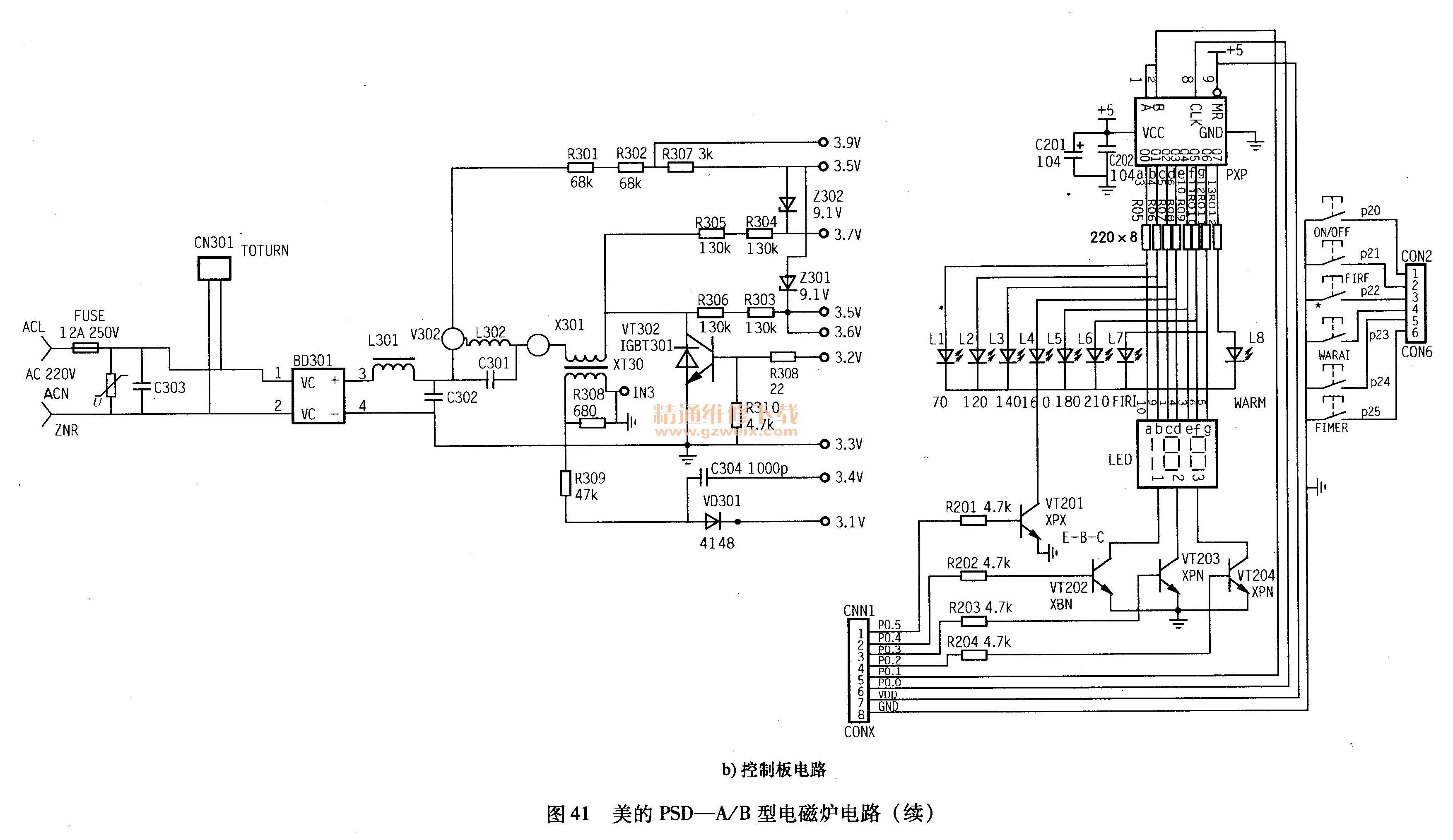

美的PSD-A/B型电磁炉电路
美的PSD-A/B型电磁炉电路
