二十二、L5005-1集成电路
    1．简介
    L5005-1集成电路采用24脚双列直插扁平封装。具有对电磁炉各种状态检测功能控制、故障自检、异常保护、控制显示工作状态、输入用户指令等功能。

2．引脚功能

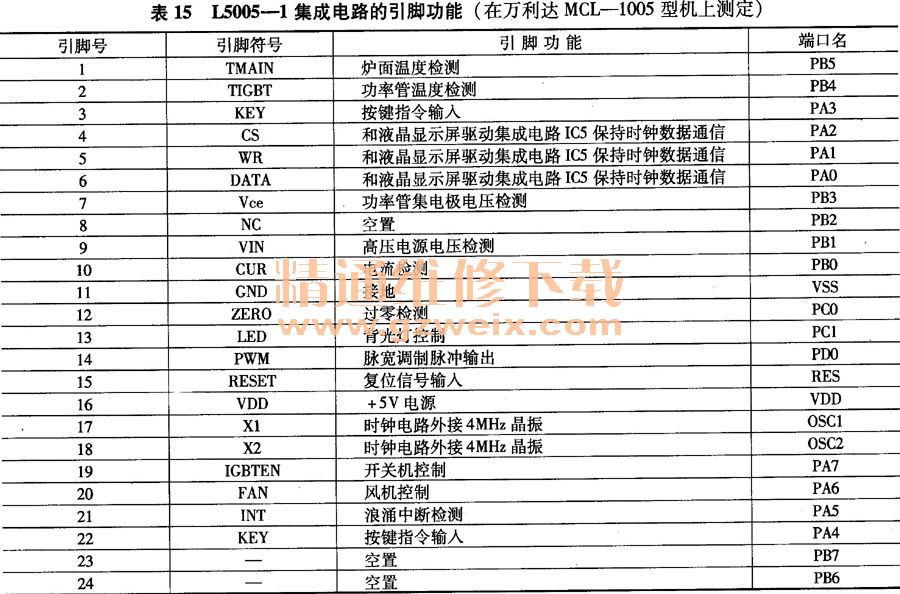

L5005-1集成电路的引脚功能如表15所示。

3．典型应用电路

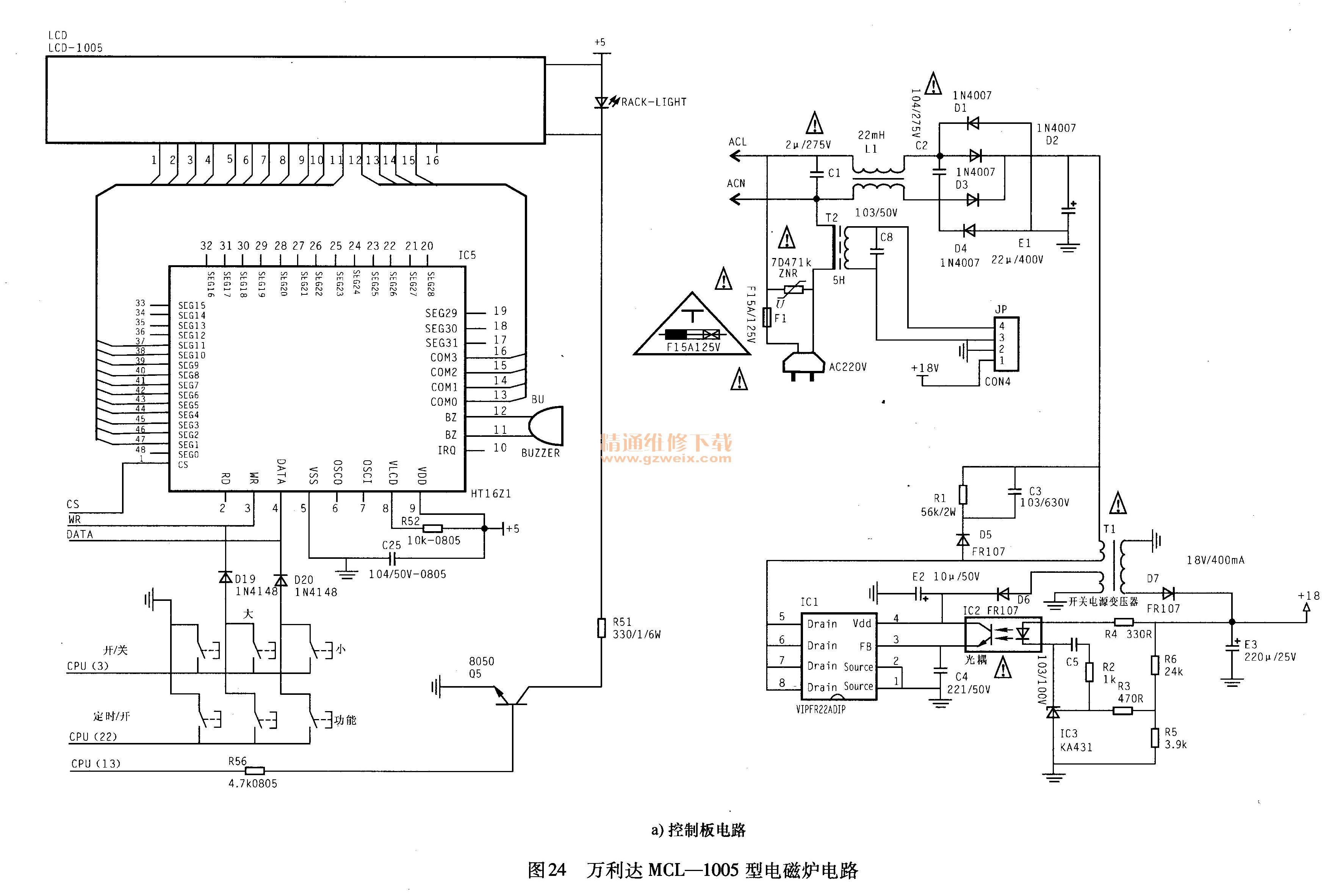

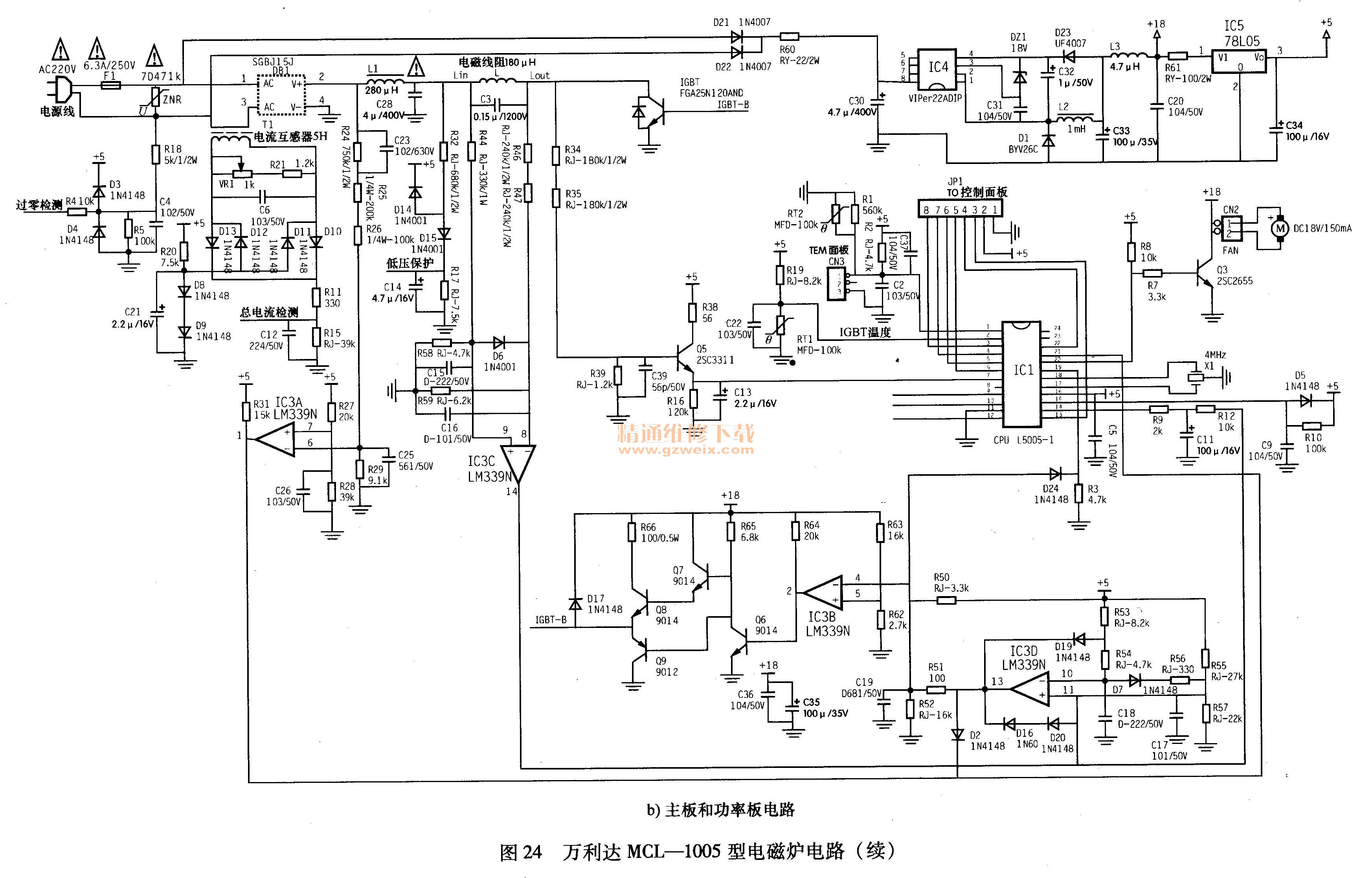

L5005-1集成电路在万利达MCL-1005型电磁炉上的应用电路如图24所示。

二十三、LM324集成电路
1．简介

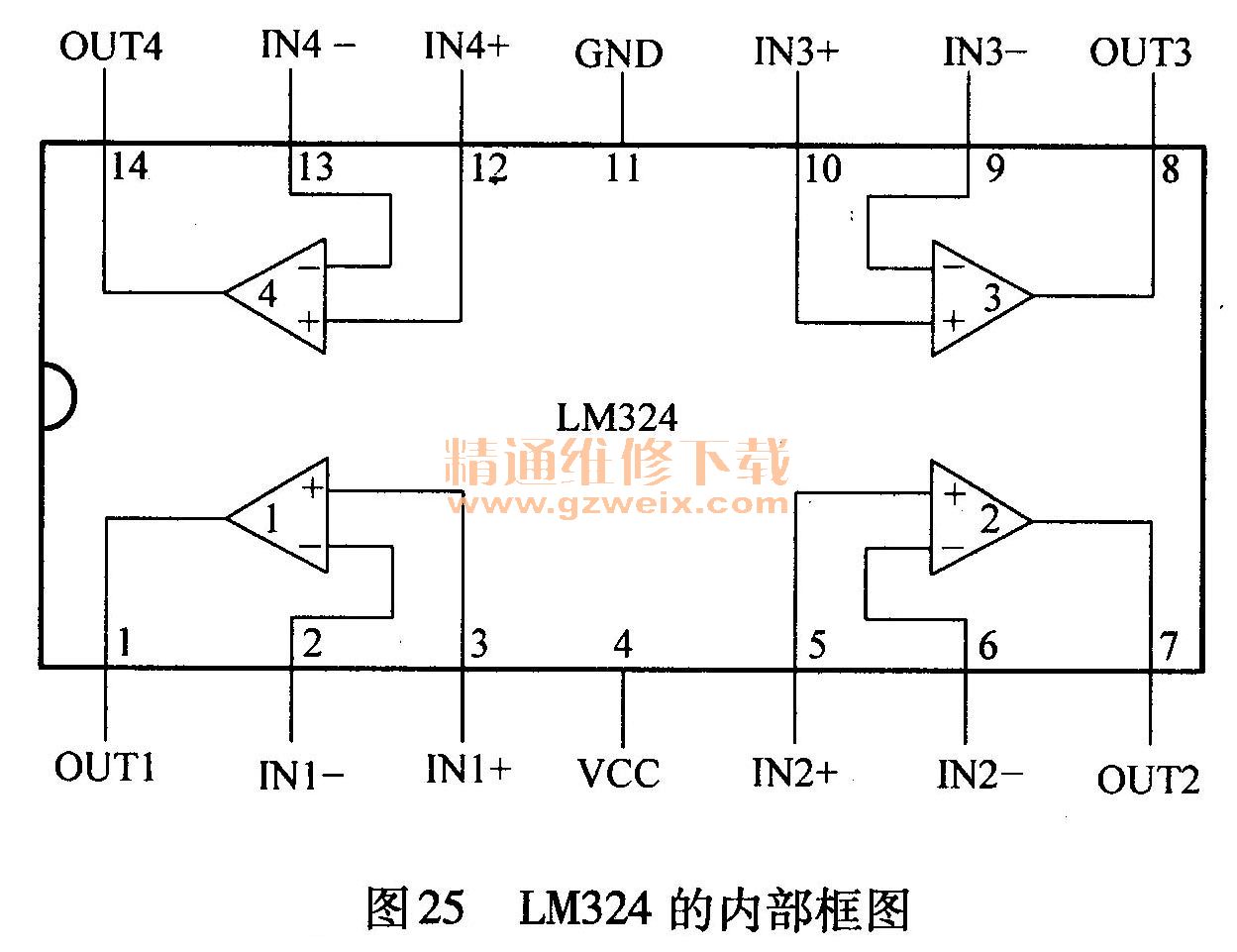

    LM324集成电路为廉价的带有真差动输入的四运算放大器。与其他标准运算放大器相比，它有一些显著的优点：工作电压范围宽（3～32V)、功耗低，其模式输入范围包括负电源，因而在电路中无需提供偏置。工作电压范围：3V≤VCC≤32V或1.5V≤VCC≤16V。LM324的内部框图如图25所示。

    LM324可替换的型号有CA124、CA224、CA324、CF324、F124、F224、F324、KM124、LM224、LM224A、LM224AD、KM224ADT、LM224APT、LM324A、LM324AD、LM324ADP、LM324ADT、LM324AN、LM324DP、LM324N、M5224P、NJM324、SF324、μA324、MCP324等。

2．引脚功能

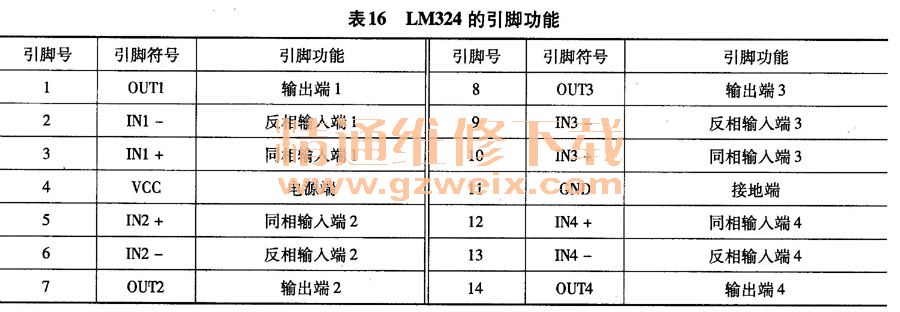

LM324集成电路的引脚功能如表16所示。

3．典型应用电路

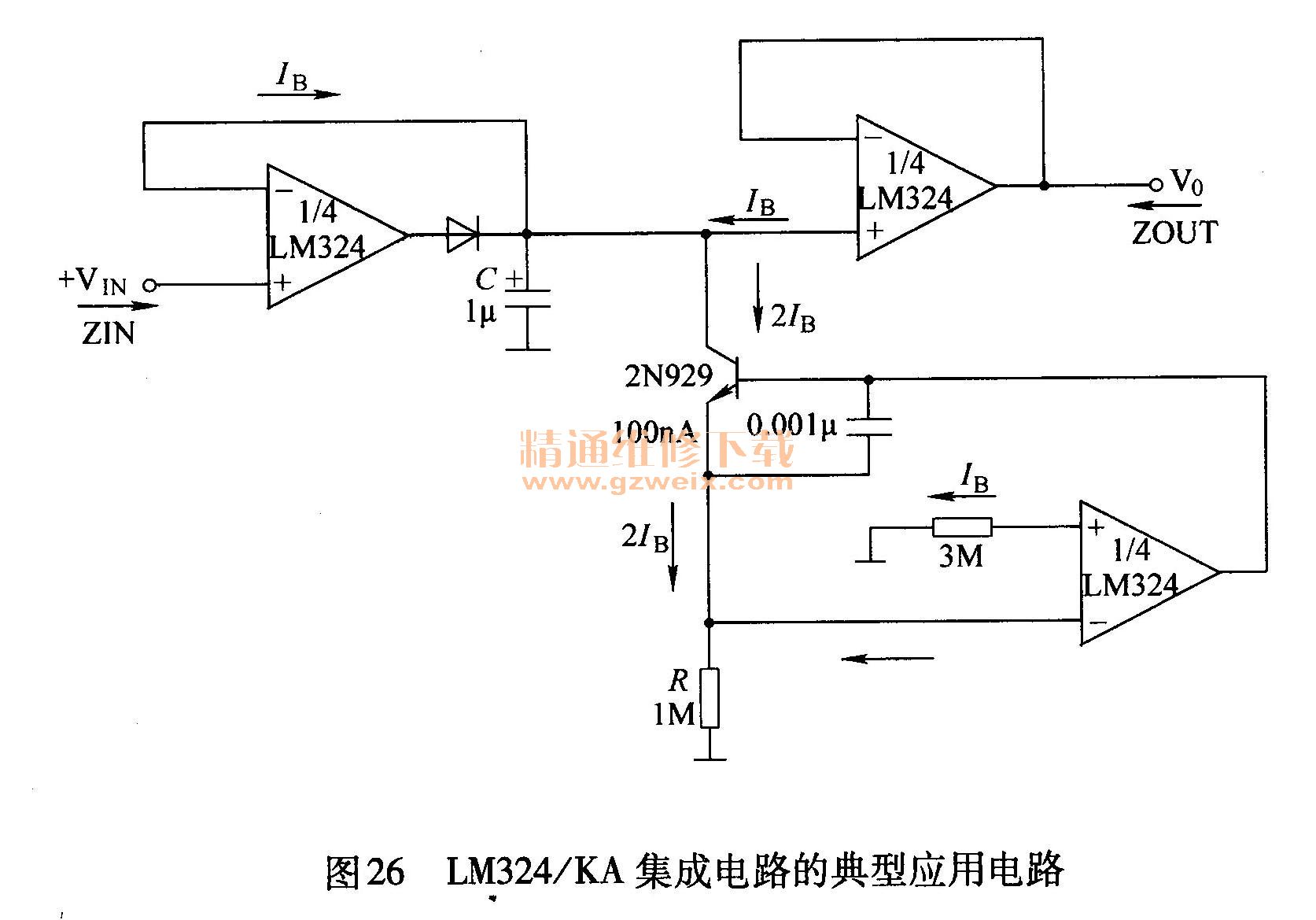

LM324/KA集成电路的典型应用电路如图26所示。

二十四、LM339集成电路
    1．简介
    LM339系列四电压比较器一般用于电平检测、低电平比较等电路中。该集成电路兼容TTL和CMOs电平，故用途较为广泛。最大工作电压VCC为36V或±18V。LM339的内部框图如图27所示。

LM339可替换的型号有LM239、LM2901、MC3302、HA17339等。

2．引脚功能

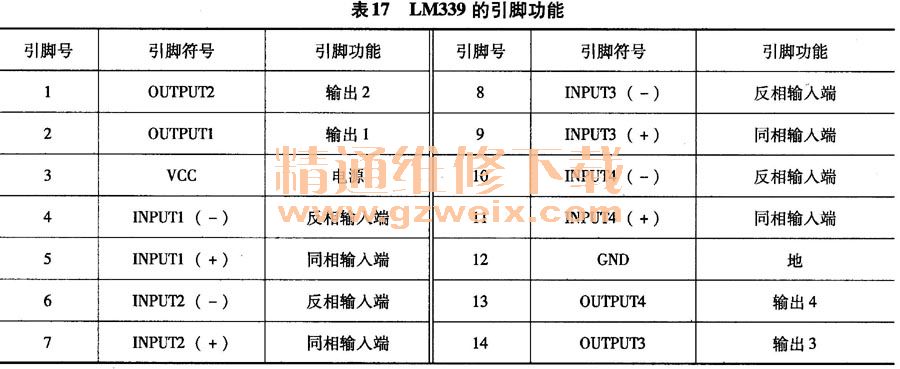

LM339集成电路集成电路的引脚功能如表17所示。

LM339集成电路实际应用引脚功能如表18所示。

3．典型应用电路

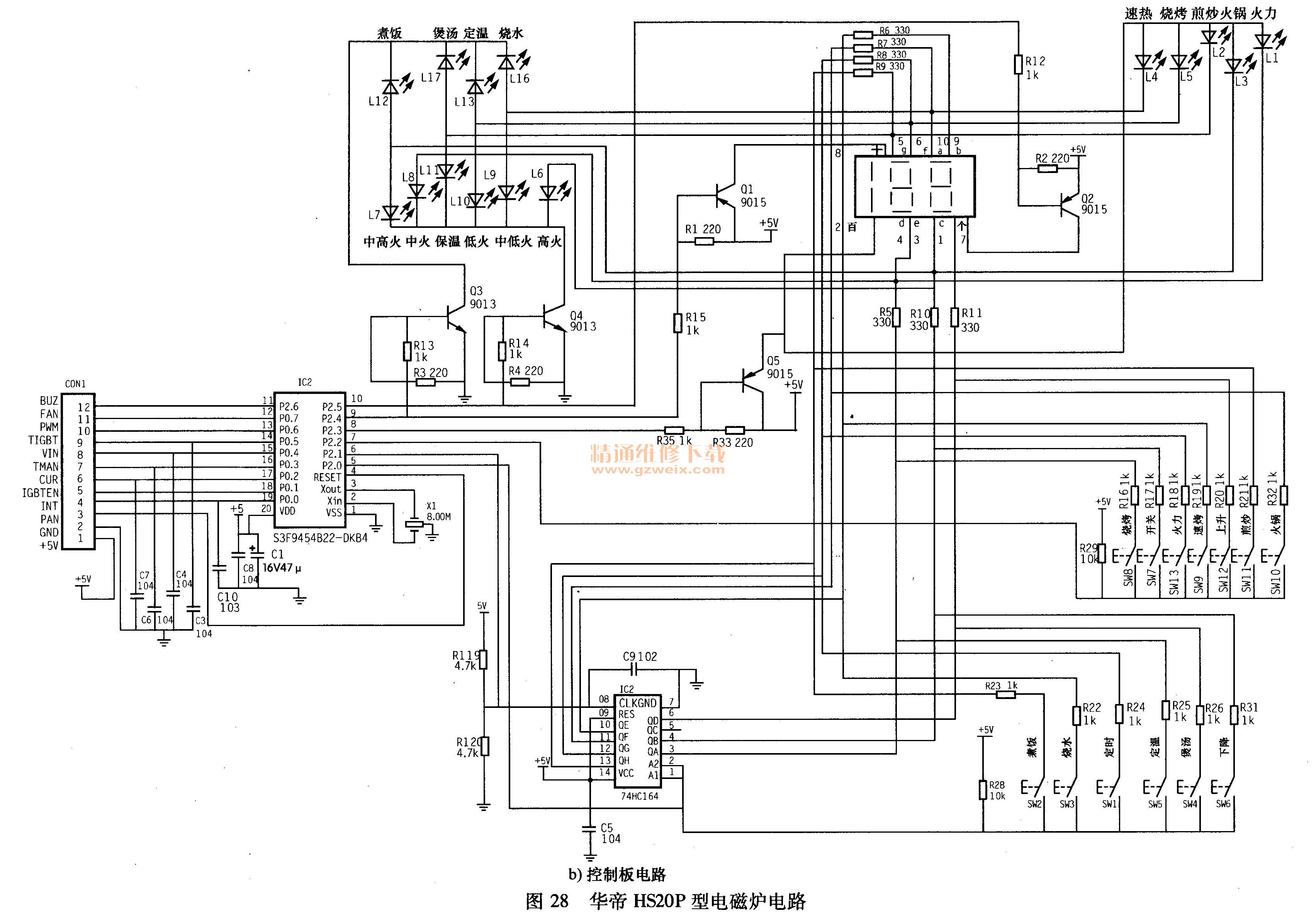

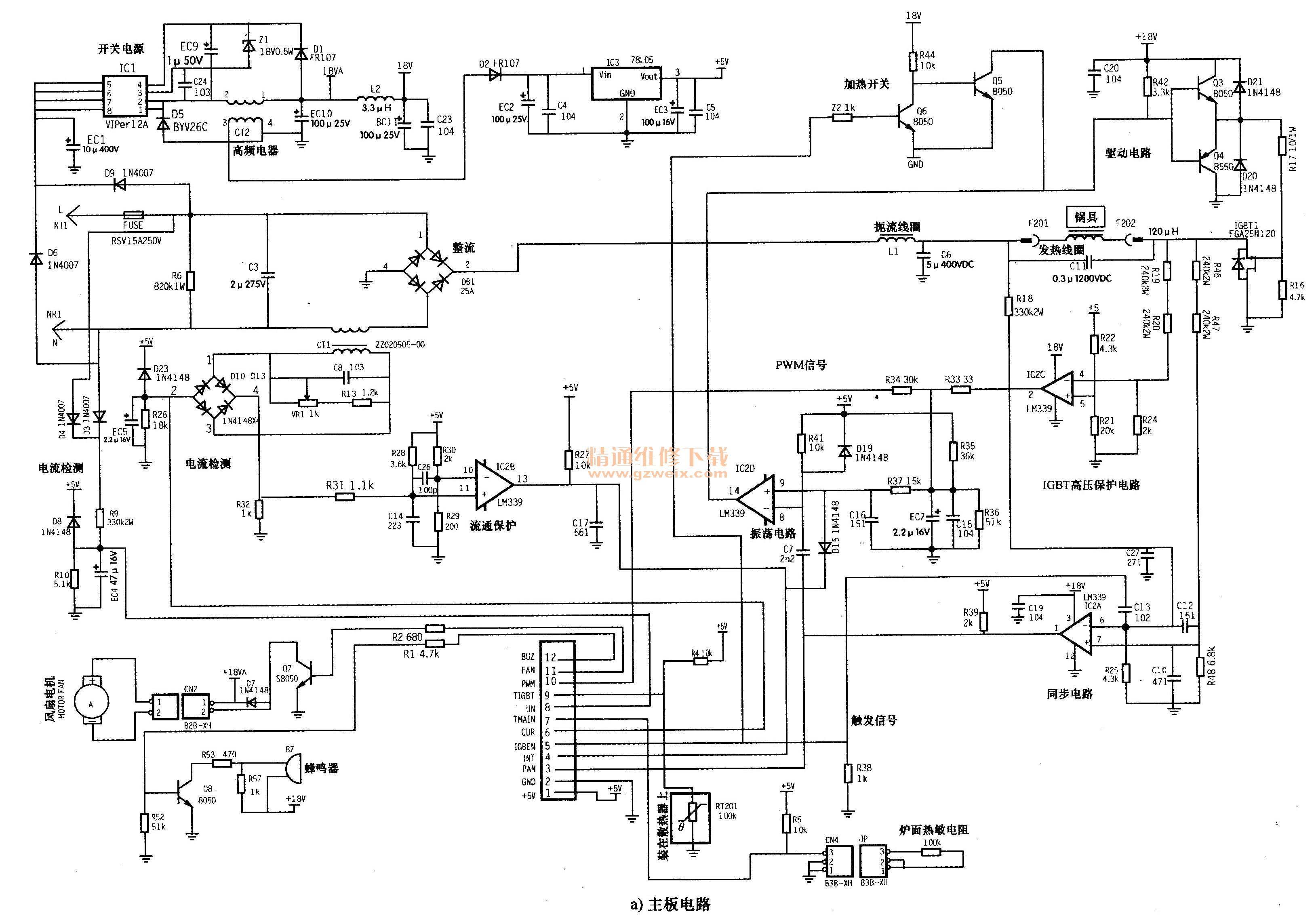

LM339集成电路在华帝HS20P型电磁炉上的应用电路如图28所示。
