资料篇—电磁炉常用集成电路
来源:本站整理  作者:佚名  2013-08-30 05:06:29

四十九、TM1668集成电路
    1.简介
    TM1668集成电路采用24脚双列表面贴装结构,与CPU保持时钟数据通信。将键盘指令编码形成串行数据输送至CPU;同时将CPU传输来的串行数据解码并行输出驱动数码屏和发光二极管,指示当前的工作状态。
    2.典型应用电路
    现在TM1668集成电路在万利达MC-1007型电磁炉上的应用为例加以说明,其典型应用电路如图52所示。
万利达MC-1007型电磁炉电路
万利达MC-1007型电磁炉电路

五十、TMP86C807N集成电路
    1.简介
TMP86C807 N型单片机采用28脚双列直插扁平封装结构。在华帝NF20B/NF26B型电磁炉应用中,承担系统控制作用,具备上电自检、待机控制、开机锅具检测、加热温度和功率控制,同时控制显示屏指示灯指示相应的工作状态,故障检测保护报警等功能。

2.典型应用电路
TMP86C807 N集成电路在华帝NF20B、NF26B型电磁炉上的应用电路如图53所示。
华帝NF20B、NF26B型电磁炉电路
华帝NF20B、NF26B型电磁炉电路

五十一、TMP86P807P集成电路
    1.简介
TMP86P807P为可编程序单片机,采用28脚双列直插扁平封装,具备上电自检、待机控制、开机检锅、加热温度与功率控制、故障检测、保护报警、直接驱动数码屏显示相应的工作状态等功能。

    2.引脚功能和维修数据

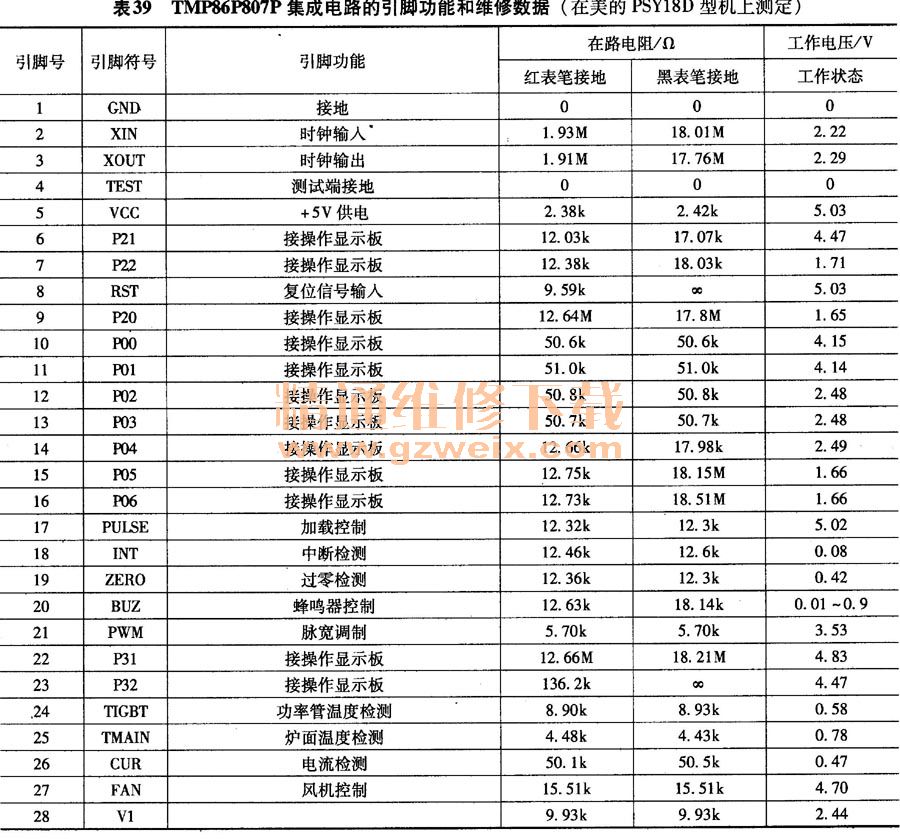

    TMP86 P807 P集成电路的引脚功能和维修数据如表39所示。
   TMP86P807P集成电路的引脚功能和维修数据(在美的PSY18D型机上测定)

3.典型应用电路

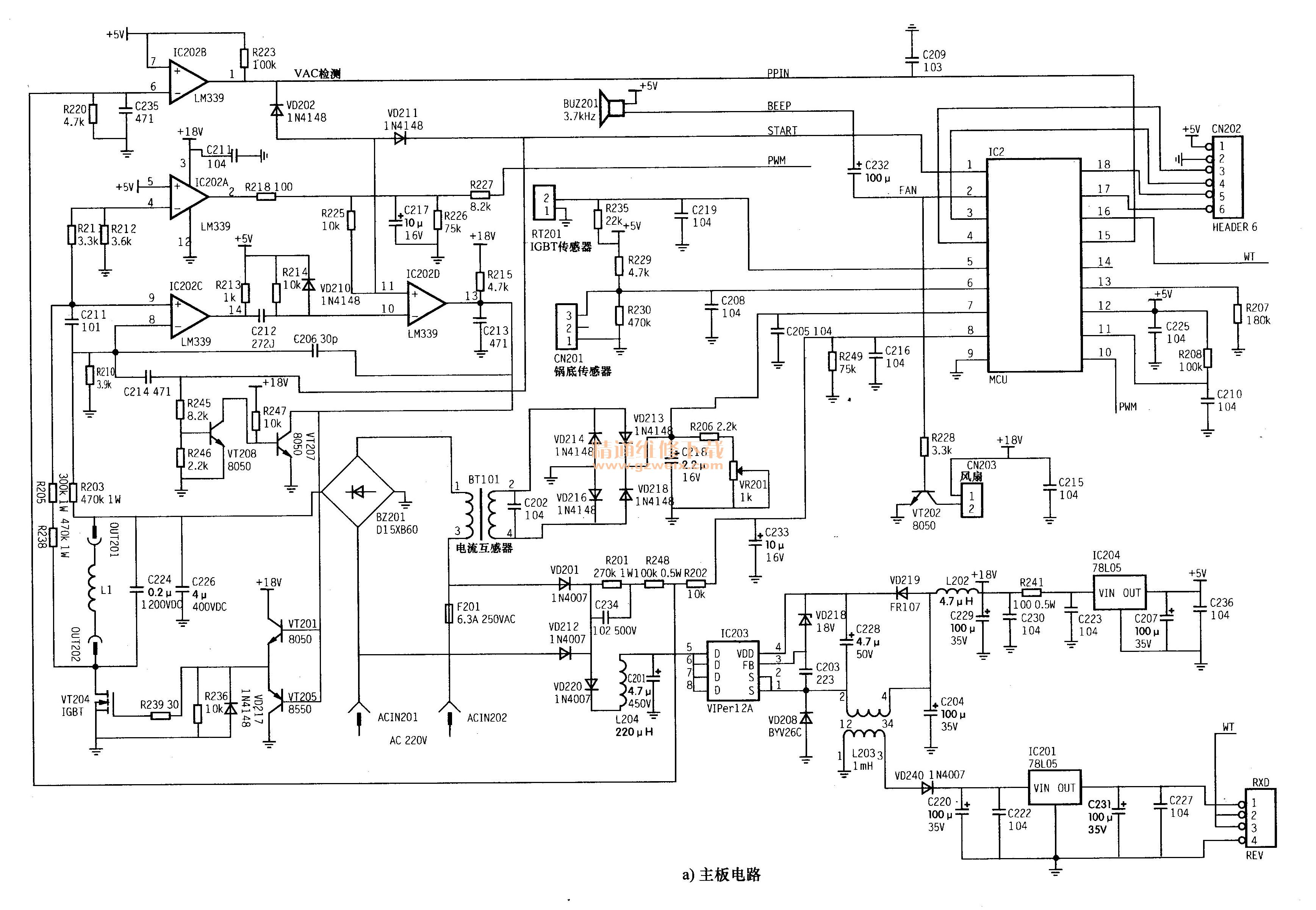

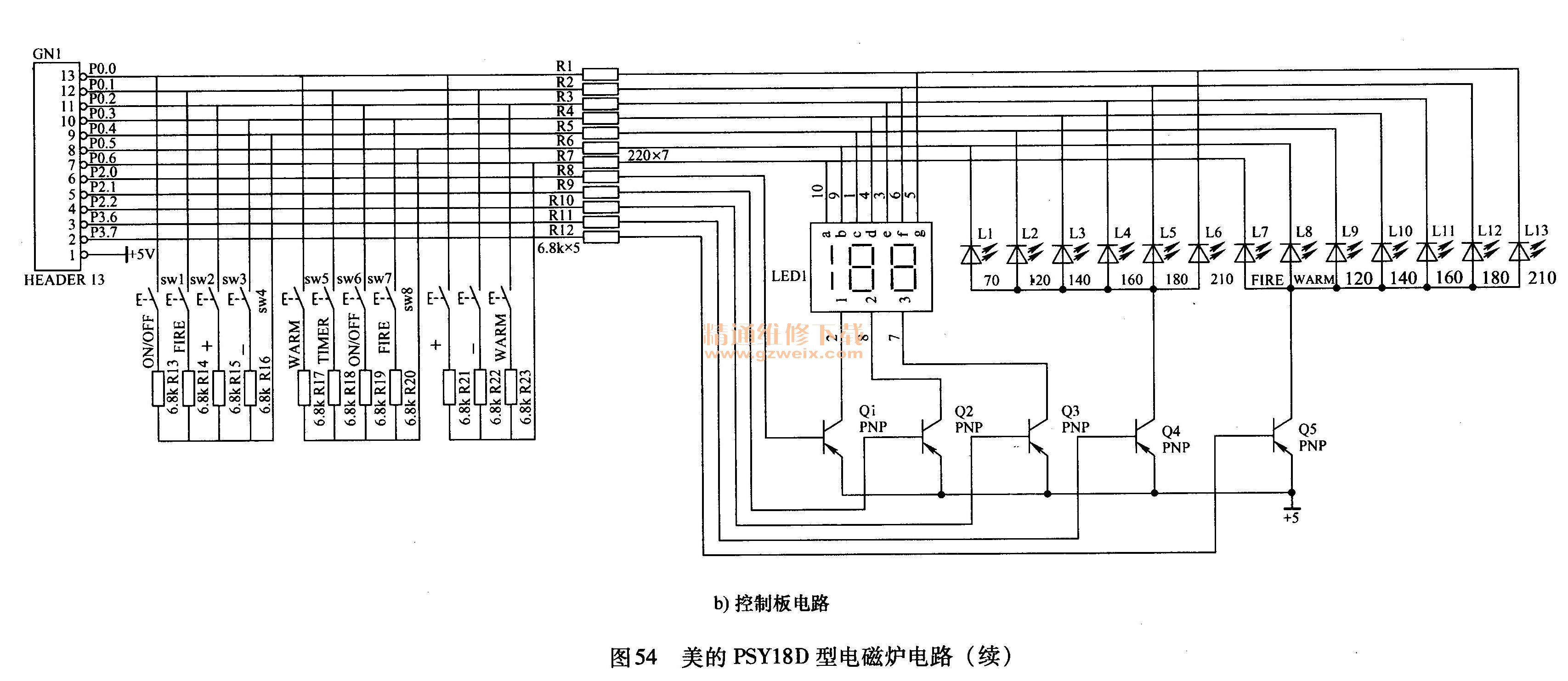

    现以TMP86P807P集成电路在美的PSY18D型电磁炉上的应用为例加以说明,其典型应用电路如图54所示。
美的PSY18D型电磁炉电路
美的PSY18D型电磁炉电路
