三十一、MC68HC908JL8集成电路
    1．简介
    MC68 HC908JL8型单片机采用20脚双列直插扁平封装结构。在美的PF16JA型电磁炉应用中，主要起到系统控制作用。具有上电自检、待机控制、开机检锅、加热温度和功率控制输入用户指令，控制面板指示相应的工作状态，故障检测保护报警等功能。

2．引脚功能和维修数据

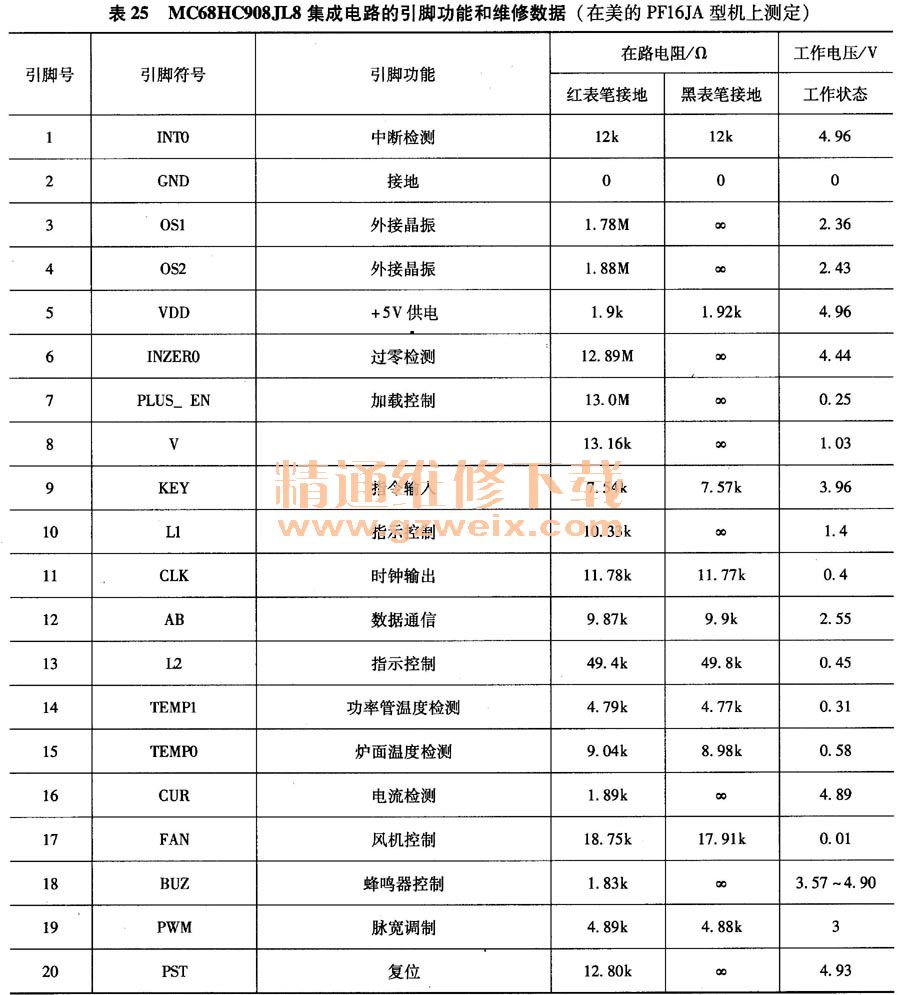

MC68 HC908 JL8集成电路的引脚功能和维修数据如表25所示。

3．典型应用电路

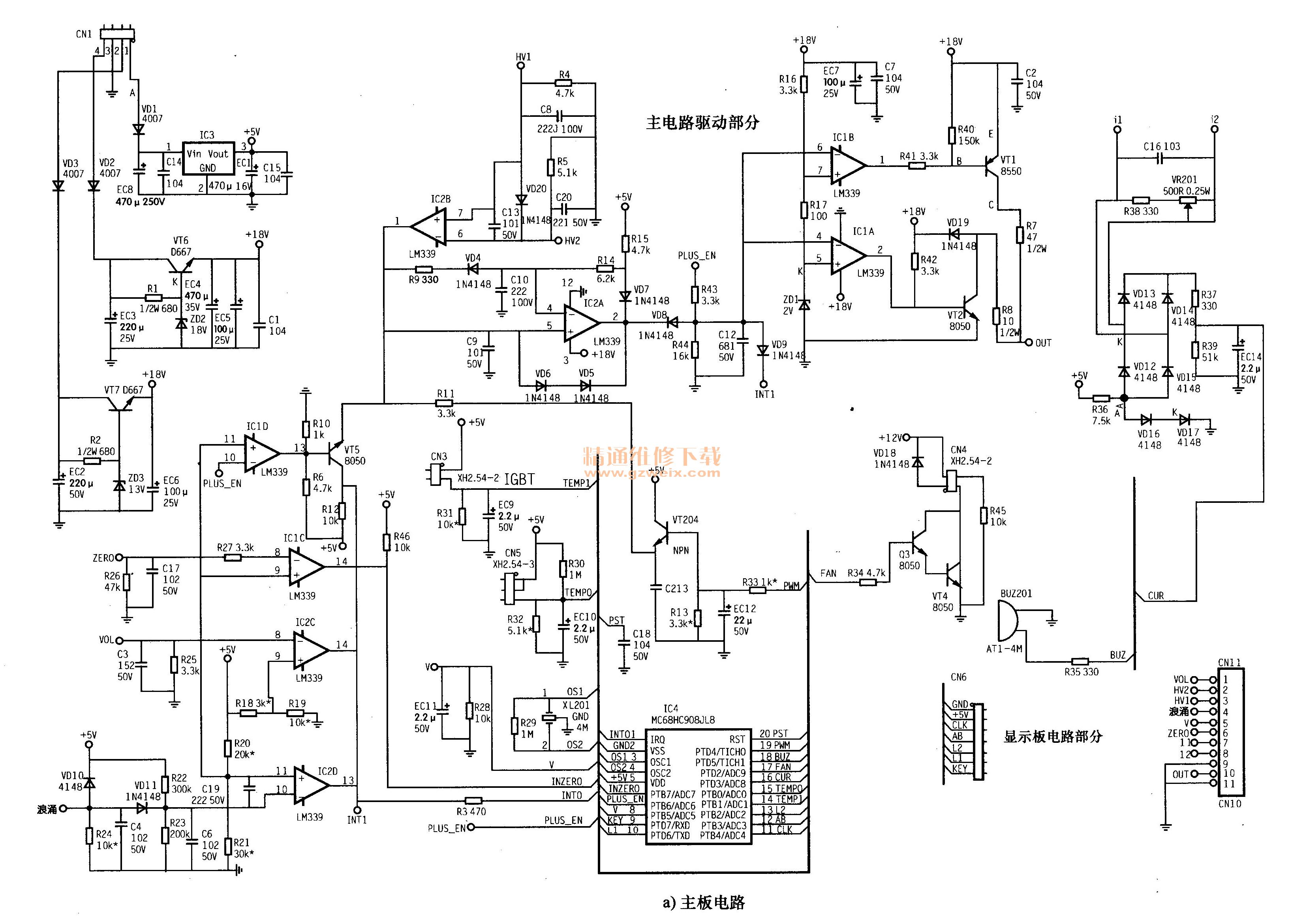

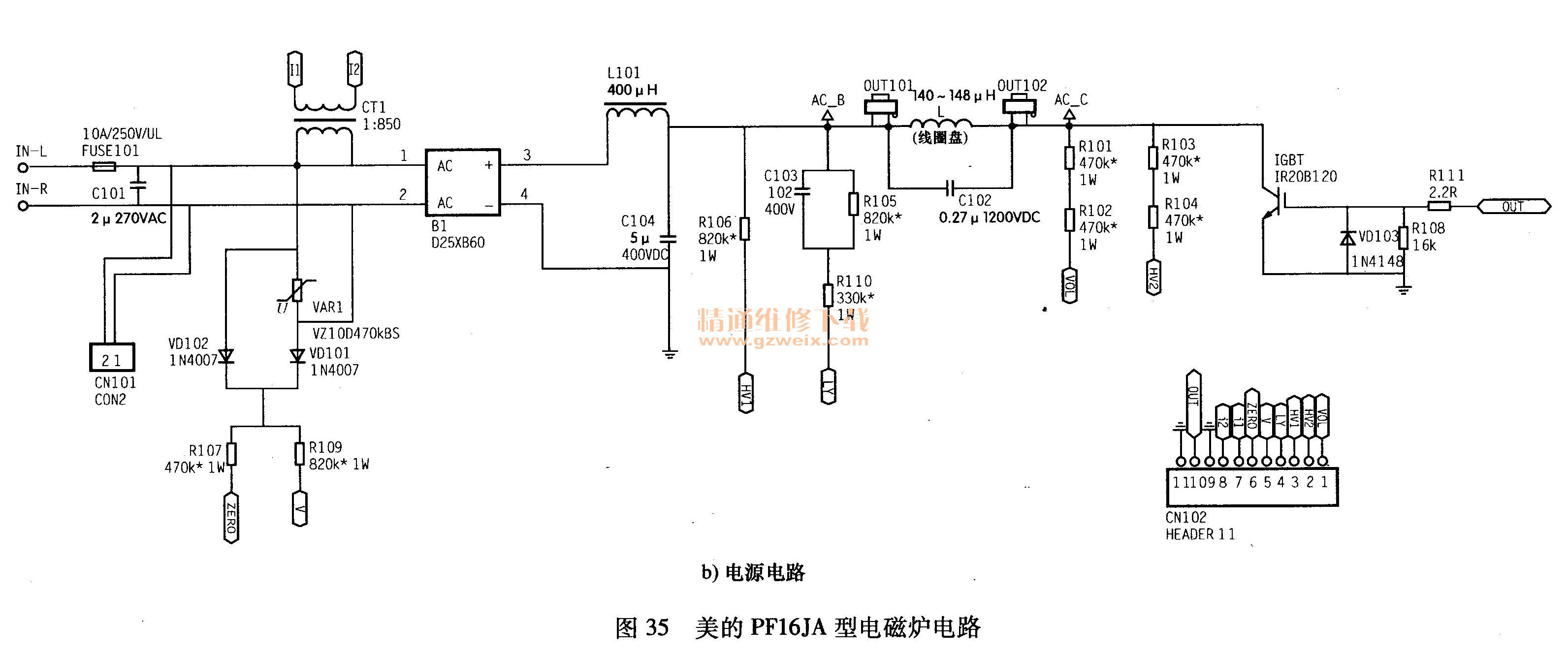

MC68HC908JL8集成电路在美的PF16JA型电磁炉上的应用电路如图35所示。

三十二、MC908QY4集成电路
    1．简介
    集成电路MC908 QY4采用16脚双列直插扁平封装，具有对电磁炉状态检测功能控制、异常保护、故障自检、风机控制、蜂鸣器驱动、驱动数码显示屏显示当前工作状态等功能。

2．引脚功能

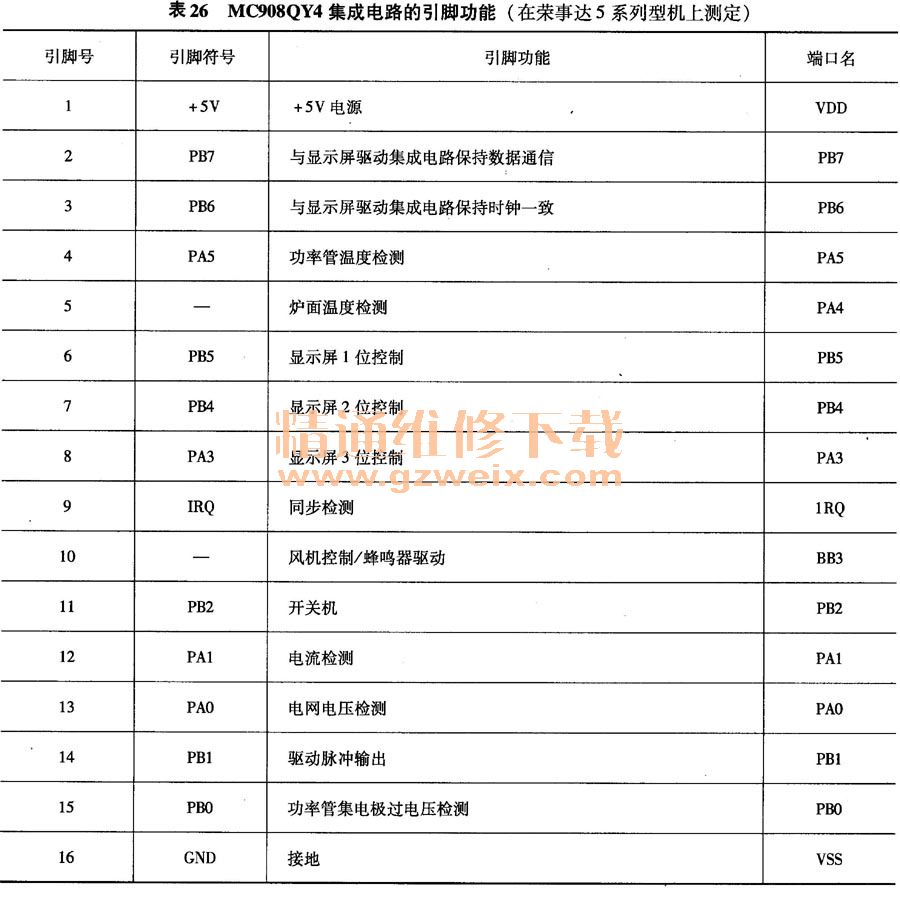

MC908QY4集成电路的引脚功能如表26所示。

3．典型应用电路
MC908QY4集成电路在荣事达5系列电磁炉上的应用电路如图36所示。

 三十三、NE555集成电路
1．简介
    NE555集成电路是一种能产生精确定时脉冲的高稳度控制器，其电源电压一般为4.516V，输出驱动电流可达200mA，工作环境温度为0～75℃。在多谐振荡器工作方式时，其输出的脉冲占空比由两个外接电阻和一个外接电容确定；其延时时间由两个外接电阻和一个外接电容确定，可延时数秒到数小时。

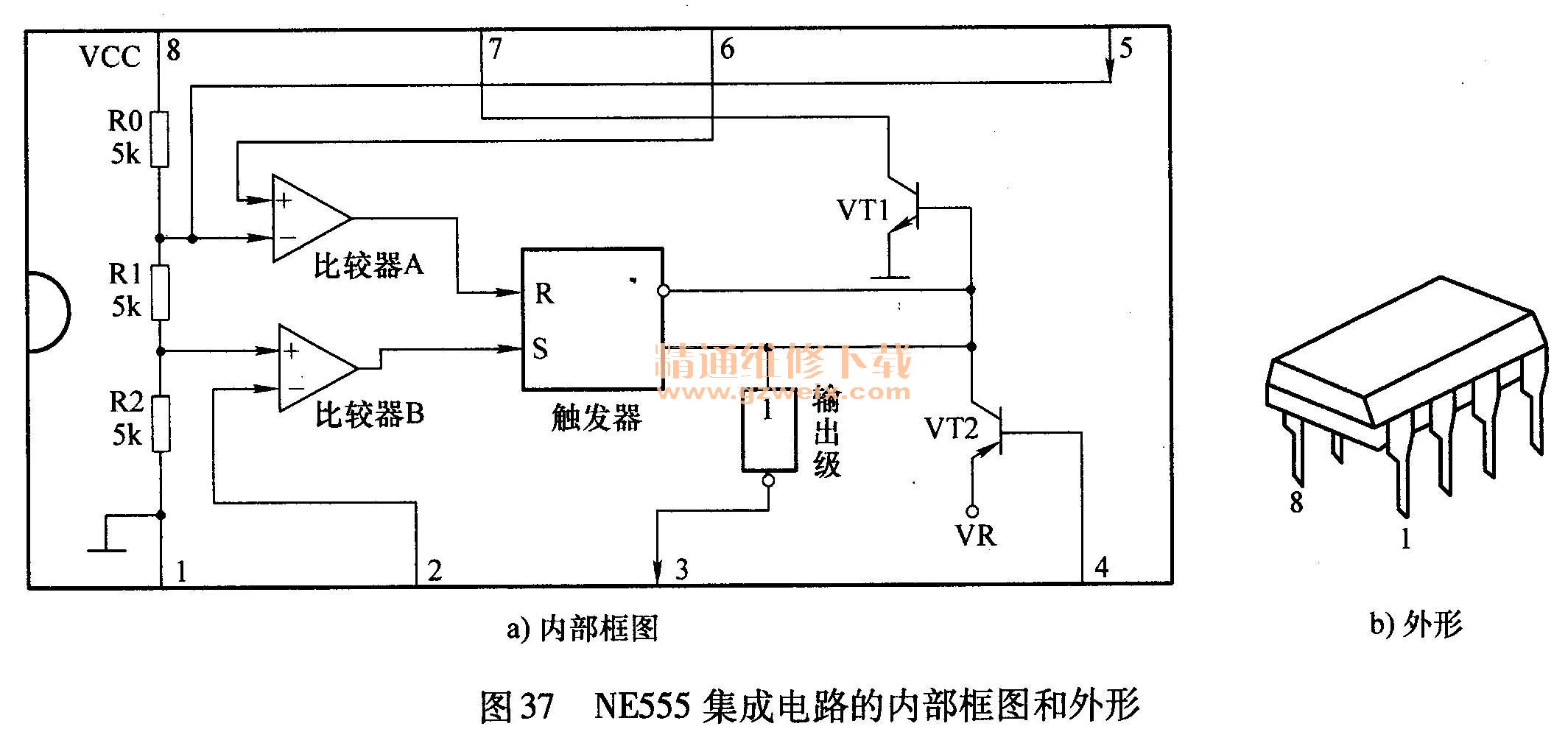

    NE555集成电路的内部框图和外形如图37所示。

2．引脚功能
NE555集成电路的引脚功能如表27所示。

    NE555可替换的型号有24D020BG、5FX555、5G1555、AN1555、 BA555、BU4020B、C555、CA555、CC4020B、F555、FD555、FX555、HA17555、HA17555PS、HCC4020B、HD14020B、HEF4020B、ICM7555、J555、KA2555、LB8555 D、LC4020 B、LM555、M4020BP、M5E55P、MB84020B、MSM4020B、MC1455、MC1555、MN4020B、MSM4020B、NC555、NE555C、NE555 N、NT555 A、RM555、SCL7255、TC4020BP、PD4020BL、XR555、XT555A、μA555、μPC4020BC、MPD4020BC等。

    3．典型应用电路

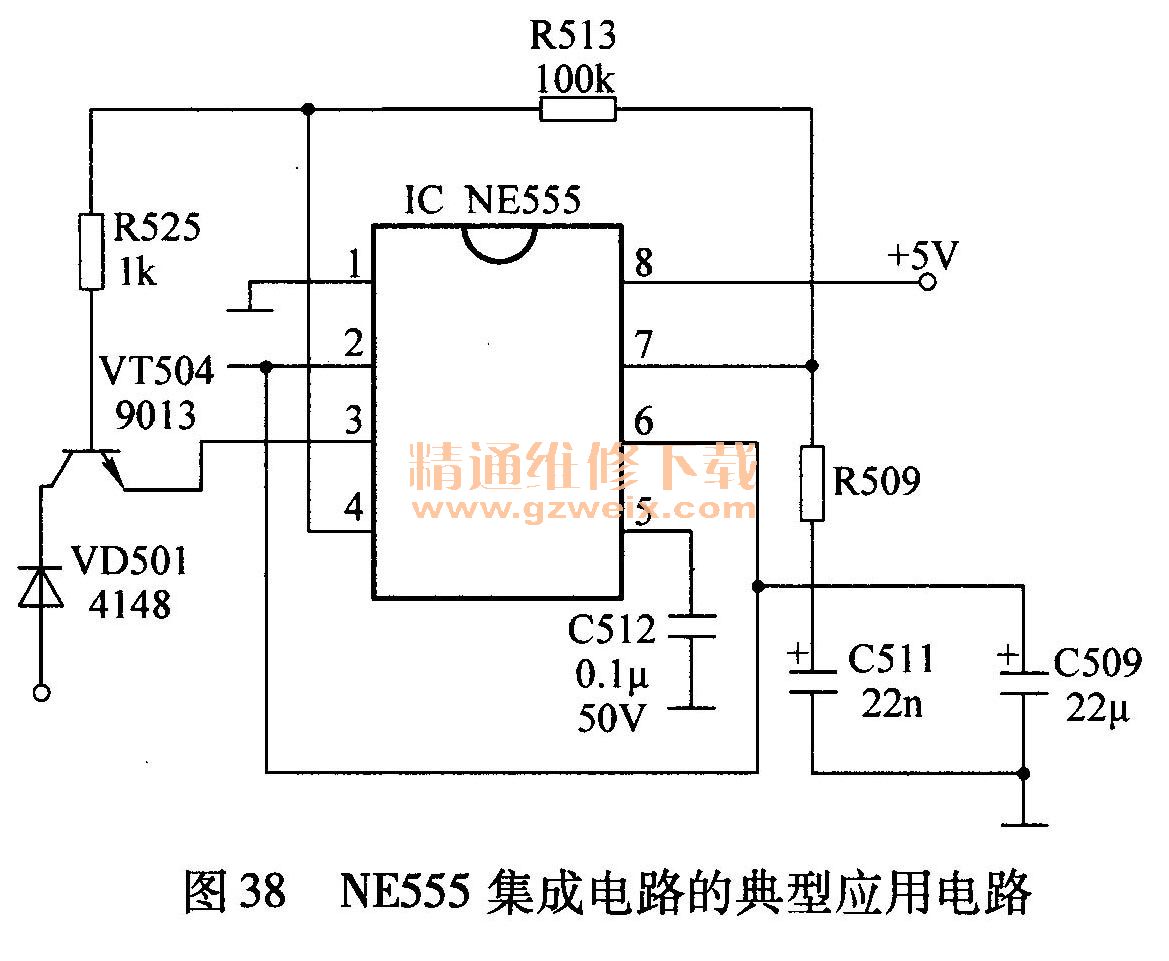

NE555集成电路的典型应用电路如图38所示。
