1.4.5主电源电路识圈与工作原理
   （1）电路作用
    小屏幕液晶彩电电源板主电源采用反激式单独开关电源，大屏幕液晶彩电电源板主电源多采用它激式谐振型半桥式开关电源。主电源电路由驱动控制电路、输出MOSFET开关管、开关变压器、次级整流滤波电路和稳压电路、尖峰脉冲吸收电路构成。
    主电源电路的作用：将PFC电路输出，的370～410V直流电压转换为＋24V、＋12V电压（因机型而异，有的为一组输出电压，有的为2～4组输出电压），为主电路板、伴音功放电路、背光灯电路供电。
   （2）工作原理
    所谓半桥式就是全桥式开关电源的一半，全桥式开关电源由4只开关管组成，液晶彩电中很少采用；而半桥式开关电源只采用2只开关管，如图1-40所示，上开关管和下开关管两只开关管串联，从二者中点通过谐振电容与变压器一次绕组组成串联谐振电路。

    脉宽调制电路输出相位相反、幅度、频率相等的激励脉冲，驱动控制开关器件上开关管和下开关管轮流导通和截止。上开关管导通时，下开关管截止，电流经上开关管、谐振电容、变压器一次绕组到地，构成回路，在变压器初级产生上正下负的感应电压，同时对谐振电容充电，产生左正右负的电压；上开关管截止时，下开关管导通，谐振电容放电，放电电流经下开关管到地、变压器一次绕组，返回到谐振电容的另一端构成回路，在变压器一次绕组产生下负上正的感应电压。一个脉冲周期内，在变压器中产生完整的交流电压，因此半桥式开关电源在变压器的次级往往采用全波整流方式，整流滤波后产生直流电压，为负载电路供电。
    半桥式推挽输出电路主要利用LC串联谐振特性，串联谐振的中心频率由变压器一次绕组L和谐振电容C的值决定。该电路谐振特点：当脉宽调制电路输出的激励脉冲频率等于LC谐振中心频率时，回路中的电流最大，且电感和电容两端的电压最高，只是L和C上的电压是反相的。故我们只要改变脉宽调制激励信号的频率，就可以改变回路电流，也就改变了L和C上的电压。取样误差放大电路对输出电压进行取样后，产生误差电压，通过光耦，对脉宽调制电路的频率进行控制，对开关电源输出电压进行调整，达到稳定输出电压的目的。
    半桥式开关电源具有输出功率大，转换效率高、带负载能力强的优点，应用于大屏幕液晶彩电电源板中；缺点是电路复杂。
海信RSAG7.820.2264型PFC＋副电源＋主电源＋背光灯二合一板主电源见图1-41所示，由驱动电路NPD1396（N802）、半桥式输出电路开关管V839、V840、开关变压器T902、稳压电路误差放大器N841、光耦N840为核心组成。

      NCP1396是安森美公司生产的半桥LLC谐振模式控制器，内部集成电压控制振荡器，输出高端和低端激励脉冲，推动功放电路，具有多重保护功能。
      功率因数校正后得到380V左右的PFC直流电压为主电源供电，一是为半桥式输出电路开关管V839、V840供电；二是经过R874、 R875、R876、R877分压后送入N802的5脚进行欠压检测，同时，开关机控制电路输出的VCC1电压为N802的12脚供电，N802开始正常工作。VCC1加在N802的12脚的同时，还经过VD839、R885供给N802的16脚，C864为倍压电容，经过倍压后的电压为195V左右。
    从N802的11脚输出的低端驱动脉冲通过电阻R860送入V840的G极，VD837、R859为灌流电路；15脚输出的高端驱动脉冲通过电阻R857送入V839的G极，VD836、R856为灌流电路。
      当V839导通时，380V的PFC输出电压流过V839的D-S极、T902初级绕组、C865形成回路，在T902初级绕组形成下正上负的电动势；同理，当V840导通，V839截止时，在T902初级绕组形成上正下负的感应电动势，感应电压由变压器耦合给次级。
    T902次级绕组感应电压，一路经过VD853、C848整流滤波后得到100V直流电压送往LED背光灯驱动电路，作为其工作电压。次级另一绕组经过R835、VD838、VD854、C854、C860整流滤波后得到12V电压给主板伴音部分提供工作电压。次级还有一路绕组经过VD852、C851、C852、C853整流滤波后得到12V电压。
    为了确保开关电源输出电压的稳定，还设计了误差放大器N842（TL431）、光耦N840（PC817）组成的稳压反馈电路。当由于某种原因导致12V输出电压升高时，分压后加到比较器N842控制端的电压也随之升高，引起N842导通程度加大，再通过光耦N840，将反馈电流送入N802的6脚反，对N802内部振荡频率进行控制，使其次级输出的各路电压稳定。
    为了防止电源出现过压工作情况，NCP1396设计了两个保护控制引脚，分别是8脚和9脚。8脚为快速故障检测端，当故障反馈电压达到设定的阂值时，N802立即关闭15脚和11脚的激励输出信号，LLC电路停止工作。9脚为延迟保护控制端，当故障反馈电压达到设定的阈值时，N802内部计时器启动，延迟一定时间后控制芯片内部电源管理器进入保护状态。两个保护控制引脚的检测信号来自功率输出过压保护电路，该电路由C863、VD835、VD834、N841、VZ832、V803等组成。当功率放大电路出现异常电压升高时，通过以上电路，使8、9脚这两个保护检测端电压上升，N802内部的激励电路被关闭，激励信号停止输出，主电源也就不再工作，完成功率输出过压保护。
     （3）识图技巧

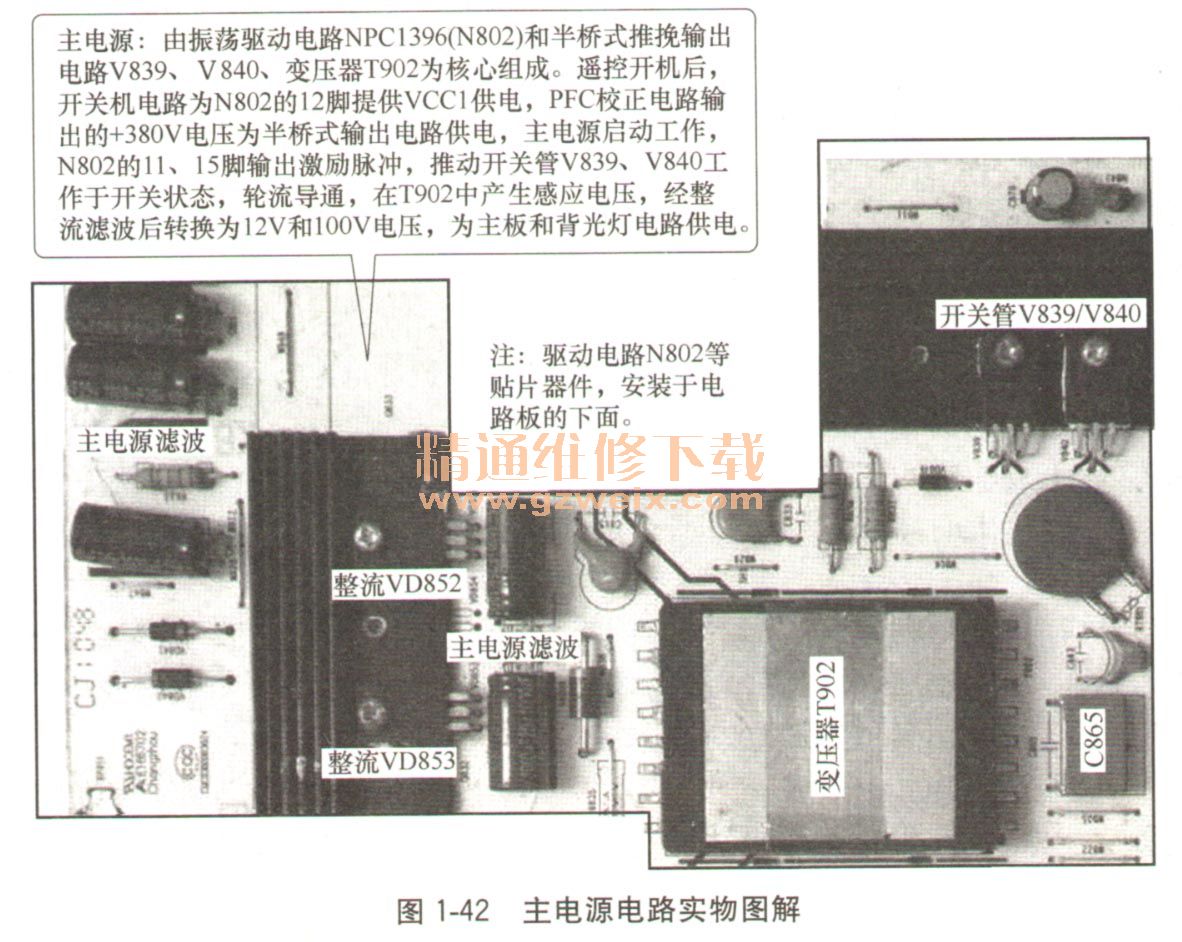

    主电源电路在电路板上实物如图1-42所示，由于主电源工作电流大，输出开关变压器体积大，初级大功率MOSFET开关管和次级整流管工作时均发热，所以均安装于散热板上，次级采用大容量的滤波电容器，输出端设有输出连接器。上述元件均安装于电路板的正面，比较显眼，可快速对号入座找到主电源。

    电路板正面的光耦跨接在热地和冷地之间，是稳压控制电路光耦N840，距离稳压光耦N840较近的三端器件是误差放大电路N842；主电源的驱动控制的电路是贴片元件，位于电路板的下面。
   （4）易发故障
    主电源发生故障时，主要引发三无故障，但指示灯亮；初级开关管V839、V840击穿，烧保险丝，次级滤波电容失效，输出电压降低，图像纹波干扰，严重时保护关机；整流二极管击穿迫使主电源过流保护停止工作。
   （5）维修提示
    判断主电源是否正常，测量次级输出端滤波电容C848两端的100V、C854//C860两端的12V、C851//C852两端的12V电压即可，如果上述滤波电容两端均无电压，则是主电源未工作。
    维修时先查驱动控制电路N802的12脚VCC1供电是否正常。12脚无VCC1供电，查开关机VCC控制电路。VCC电压正常，PFC电路输出的380V电压是否正常，如果仅为300V、则PFC电路未工作，需首先排除PFC电路故障；VCC1和PFC输出380V供电电压正常，测量N802的5脚PFC取样电压是否正常，5脚电压异常检查5脚外部的PFC分压取样电路。上述工作条件正常，主电源仍不工作，测量N802及其外部电路元件。测量N802的11、15脚有无激励脉冲输出，无激励脉冲输出查N802及其外部电路，有激励脉冲输出查MOSFET开关管V839、V840和T902及其次级的整流滤波电路。
    主电源次级的整流滤波电路滤波电容容量减小或失效，输出电压减低、纹波增大，造成图像网纹干扰，严重时引发自动关机，整流二极管击穿迫使主电源过流保护停止工作。更换整流管时，需更换低压差、大功率的肖特基二极管，不能用普通整流二极管代换。
