LED超薄液晶彩电电源板原理与维修技巧
来源:本站整理  作者:佚名  2015-09-09 16:24:18

    1.4  电源板单元电路识图与工作原理
    开关电源的识图,一是在电路原理图中弄清楚整个电路的作用,电路组成,各个单元电路的关系,单元电路的工作原理;二是在电路板上找到相关电路的位置、电路元件的实物,维修时找到测量电压和电阻的测试点。实现理论分析与维修实践的结合,在工作原理的指导下,快速准确在电路板实物上进行检测和维修。
    本节以图1-25、图1-26、图1-27所示的海信LED液晶彩电采用的RSAG7.820.2264型PFC十副电源+主电源+背光灯二合一板为例,介绍开关电源单元电路的工作原理、识图技巧和易发故障及维修提示。
    液晶彩电的开关电源均采用它激式并联型开关电源。
    1.4.1抗千扰电路识图与工作原理
    (1)电路作用

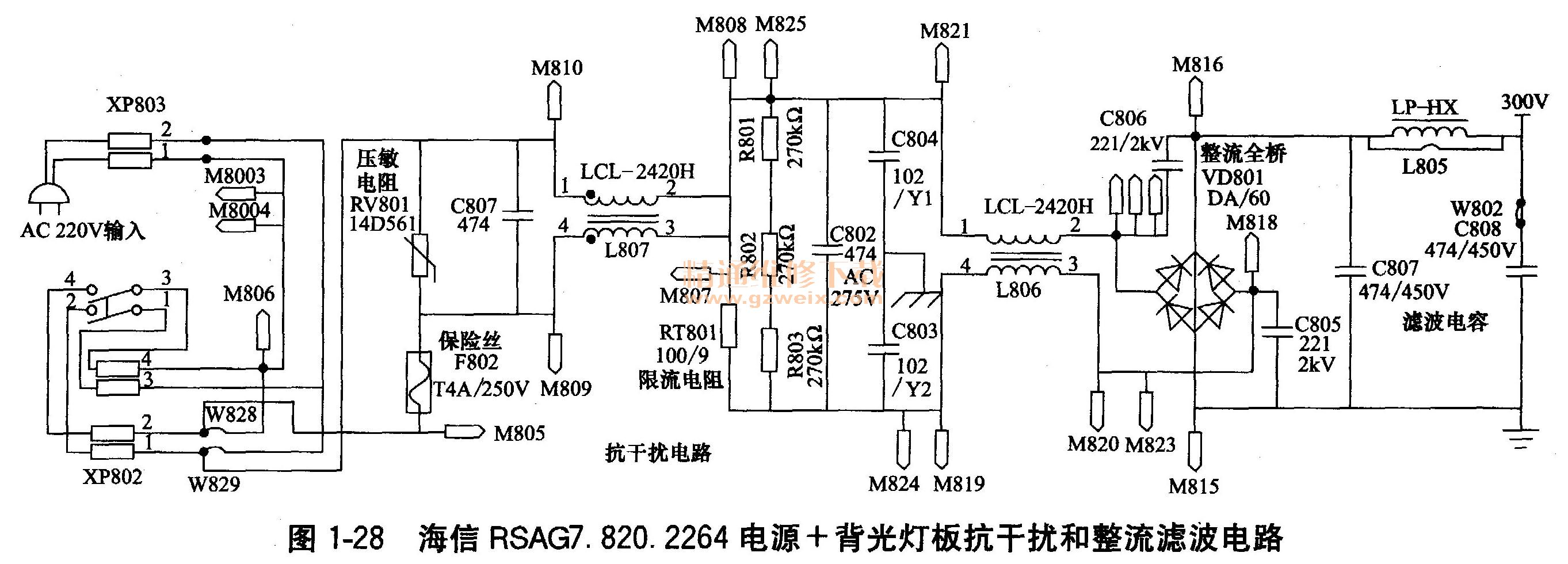

    在电源板市电输入电路中,设有抗干扰电路,电路原理如图1-28所示,由EMI(电磁干扰)滤波器、浪涌电流限制电路、浪涌电压抑制电路组成。

    抗干扰电路的作用:一是滤除市电电网干扰信号,防止干扰信号影响液晶彩电的正常工作;二是滤除彩电自身产生的干扰,阻止开关电源产生的干扰信号窜人电网,防止其进入到电源线,造成对电网的污染;三是防止开机浪涌电流和浪涌电压对开关电源电路的冲击。
   (2)工作原理
    EMI(电磁干扰)滤波器由并联电容器C807、C802、C803、C804和串联滤波电感L807、L806组成两级共模抗干扰电路,对非对称性和对称性干扰脉冲进行抑制。电容器将高频干扰脉冲旁路掉,滤波电感(扼流圈)阻止高频脉冲的进入和输出。
    浪涌电流限制电路由限流电阻RT801组成,限制开机浪涌电流,特别是限制开机瞬间整流滤波电路中的大滤波电容器充电电流。
    浪涌电压抑制电路由压敏电阻RV801组成,市电电压过高时将RV801击穿,烧断保险丝或限流电阻,整机断电保护。
   (3)识图技巧
    抗干扰电路在电路板上实物如图1-29所示,位于电源进线附近,保险丝之后。电容器和电感的体积较大,安装于电路板的正面,便于识别。电容器通常选用高频特性好的高压薄膜电容器或陶瓷电容器,容量在0.005~0.1砰之间,注意其耐压必须满足要求;滤波电感多采用共模扼流圈,在一个闭合高磁导率铁芯上,绕制两个绕向相同的线圈。

   (4)易发故障
    抗干扰电路易发电容器C807、C802、C803、C804击穿故障,烧断保险丝或限流电阻;当市电电压过高时,击穿压敏电阻RV801;开关电源发生短路、击穿故障时,烧断限流电阻NR801。扼流圈由于线径较粗,一般很少损坏。
   (5)维修提示
    维修抗干扰电路通常采用电阻测量法,测量抗干扰电路元件两端的电阻值,即可快速准确的判断故障范围。电容器C807、C802、C803、C804或压敏电阻RV801击穿两端电阻值很小,限流电阻NR801烧断时阻值变大或开路。
    上述元件损坏时,应按照原件的规格、参数更换,实在没有参数完全符合的元件,可在10%元件参数范围内挑选元件代换。电容器一定注意选择耐压高于原参数的元件代换。
